KE0049 Keyes 红外发射传感器模块详细教程#

1. 介绍#

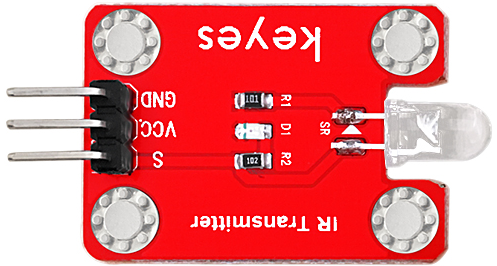

KE0049 Keyes 红外发射传感器模块是一款基于红外发射二极管的模块，专为 Arduino 等开发板设计。它能够发射 38kHz 的红外信号，用于红外通信、遥控信号发送等场景。模块采用红色环保 PCB 板，设计简单，易于使用，适用于智能家居、机器人控制、红外通信等场景。

2. 特点#

红外信号发射：通过红外发射二极管发送 38kHz 的红外信号。
高兼容性：兼容 Arduino、树莓派等开发板。
环保设计：采用红色环保 PCB 板，耐用且稳定。
易于固定：模块自带两个定位孔，方便安装。
简单易用：通过数字信号控制红外发射。

3. 规格参数#

参数	值
工作电压	3.3V - 5V（DC）
接口类型	3PIN接口（VCC, GND, S）
发射频率	38kHz
发射距离	5m ～ 10m（视环境而定）
发射角度	±20°
工作温度范围	-25℃ ～ +85℃
重量	3.5g

4. 工作原理#

KE0049 红外发射传感器模块通过红外发射二极管发送 38kHz 的红外信号。通过 Arduino 或其他开发板控制模块的信号引脚，可以实现红外信号的发送。结合红外接收模块（如 KE0048），可以实现红外通信或遥控功能。

5. 接口说明#

模块有3个引脚：

VCC：电源正极（3.3V-5V）。
GND：电源负极（接地）。
S：信号输入（连接开发板的数字输出引脚）。

6. 连接图#

以下是 KE0049 模块与 Arduino UNO 的连接示意图：

KE0049模块引脚	Arduino引脚
VCC	5V
GND	GND
S	D3

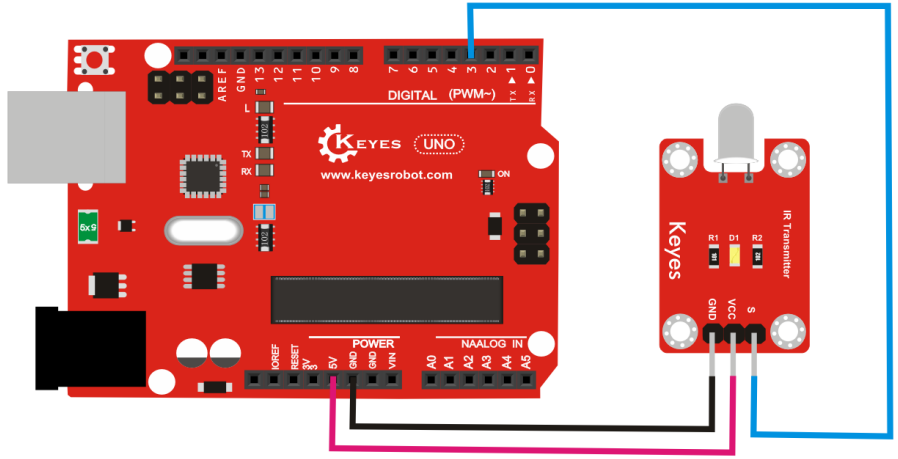

连接图如下：

7. 示例代码#

以下是用于测试 KE0049 模块的 Arduino 示例代码，需安装 IRremote 库：

安装 IRremote 库#

下载库文件：IRremote
打开Arduino IDE，选择“项目”，选择“导入库”，再选择“添加.ZIP库”。
找到下载资料的存放位置，打开文件夹找到库文件，选择要导入的库，点击“打开”。
安装成功出现的界面。

代码#

#include <IRremote.h>

// 定义红外发射引脚
#define IR_SEND_PIN 3

IRsend irsend; // 创建红外发送对象

void setup() {
  Serial.begin(9600); // 设置串口波特率为9600
  Serial.println("IR Transmitter is ready");
}

void loop() {
  // 发送红外信号（示例代码发送 NEC 协议的 0xF7C03F）
  irsend.sendNEC(0xF7C03F, 32); // 发送 NEC 协议的 32 位数据
  Serial.println("IR signal sent!");
  delay(2000); // 每隔2秒发送一次
}

8. 实验现象#

测试步骤：
- 按照连接图接线，将模块连接到 Arduino。
- 将代码烧录到 Arduino 开发板中。
- 上电后，模块会每隔 2 秒发送一次红外信号。
- 使用红外接收模块（如 KE0048）或红外接收设备（如电视机、空调等）验证信号是否被接收。
实验现象：
- 如果使用 KE0048 红外接收模块，串口监视器会显示接收到的红外代码。
- 如果对准电视机或其他红外接收设备，设备可能会响应（如电视机开关）。

9. 注意事项#

电压范围：确保模块工作在 3.3V-5V 范围内，避免损坏模块。
发射距离：模块的发射距离与环境光线和接收设备的灵敏度有关，建议在室内光线适中的环境中使用。
发射角度：模块的发射角度为 ±20°，请确保对准接收设备。
固定模块：通过模块上的定位孔将其固定在稳定的位置，避免震动影响发射效果。
环境干扰：避免在强光或红外干扰较多的环境中使用，以免影响发射效果。

10. 应用场景#

红外遥控：用于发送红外遥控信号。
智能家居：用于控制家电（如电视、空调等）。
机器人控制：通过红外信号控制机器人动作。
红外通信：与红外接收模块配合实现数据通信。
教育实验：用于学习红外通信原理的教学实验。

11. 参考链接#

以下是一些有助于开发的参考链接：

红外发射传感器工作原理介绍

如果需要补充其他内容或有其他问题，请告诉我！
