KE0016 Keyes 食人鱼LED红光模块详细教程#

1. 介绍#

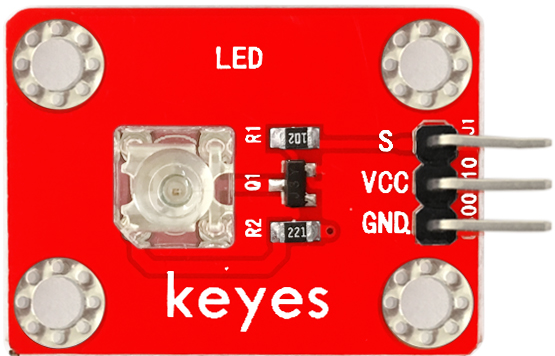

KE0016 Keyes 食人鱼LED红光模块是一款基于高亮度食人鱼LED的模块，专为 Arduino 和其他微控制器设计。模块采用高亮度红光食人鱼LED，具有亮度高、功耗低、寿命长、稳定性强等特点。模块自带 3PIN 接口，兼容 Arduino 传感器扩展板，方便用户快速搭建电路。模块还带有定位孔，便于固定在其他设备上，适合用于电子学习、DIY 项目和各种光源控制实验。

2. 特点#

高亮度：采用高亮度红光食人鱼LED，发光效果显著。
低功耗：功耗低，适合长时间运行的项目。
寿命长：LED 寿命长，稳定性高，适合多种应用场景。
兼容性强：支持 Arduino 和其他微控制器，接口简单易用。
模块化设计：自带 3PIN 接口和定位孔，方便连接和固定。

3. 规格参数#

工作电压：3.3-5V（DC）
接口类型：3PIN 接口（VCC、GND、S）
输入信号：数字信号
LED 类型：食人鱼LED（红光）
发光颜色：红色
模块尺寸：22mm x 22mm
重量：约 2.5g

4. 工作原理#

食人鱼LED是一种高亮度发光二极管，通过向其正向施加电压，LED 内部的半导体材料会发光。模块通过数字信号控制 LED 的亮灭状态，当信号引脚接收到高电平时，LED 点亮；当信号引脚接收到低电平时，LED 熄灭。模块的工作电压范围为 3.3V-5V，适合与 Arduino 等微控制器直接连接。

5. 接口#

模块提供 3PIN 接口，具体引脚说明如下：

VCC：连接电源正极（3.3V 或 5V）
GND：连接电源负极（GND）
S（信号）：连接数字信号引脚，用于控制 LED 的亮灭

6. 连接图#

将 KE0016 Keyes 食人鱼LED红光模块与 Arduino 开发板连接，具体接线如下：

VCC：连接 Arduino 的 5V 或 3.3V 电源引脚
GND：连接 Arduino 的 GND 引脚
S（信号）：连接 Arduino 的数字引脚（如 D3）

连接示意图如下：

7. 示例代码#

以下是一个简单的示例代码，用于控制食人鱼LED模块以 1 秒的间隔闪烁：

int led = 3;                     // 定义数字引脚3
void setup()
{
  pinMode(led, OUTPUT);          // 设置引脚为输出模式
}

void loop()
{
  digitalWrite(led, HIGH);       // 点亮LED
  delay(1000);                   // 延迟1秒
  digitalWrite(led, LOW);        // 熄灭LED
  delay(1000);                   // 延迟1秒
}

8. 实验现象#

将食人鱼LED模块与 Arduino 开发板按照连接图连接好。
将示例代码烧录到 Arduino 开发板中。

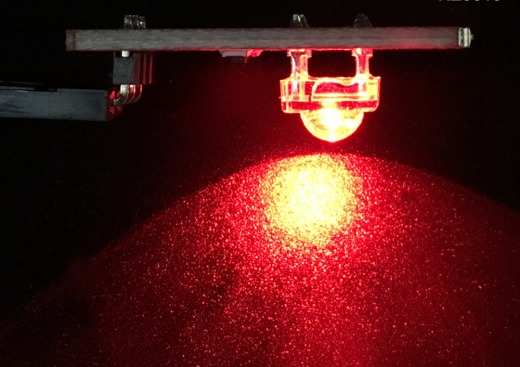

上电后，食人鱼LED模块会以 1 秒的间隔闪烁：亮 1 秒，灭 1 秒。

9. 注意事项#

供电电压：确保供电电压在模块支持的范围内（3.3V-5V），避免因过高电压损坏模块。
引脚连接：在连接模块时，确保引脚连接正确，避免短路或反接。
信号控制：信号引脚需连接到 Arduino 的数字引脚，确保代码中定义的引脚与实际连接一致。
固定模块：模块自带定位孔，建议使用螺丝或其他方式将模块固定在设备上，避免松动。
长时间运行：如果模块长时间运行，建议检查电源是否稳定，避免因电源问题导致模块损坏。
