keyes IIC接口转换扩展板 红色环保#

说明#

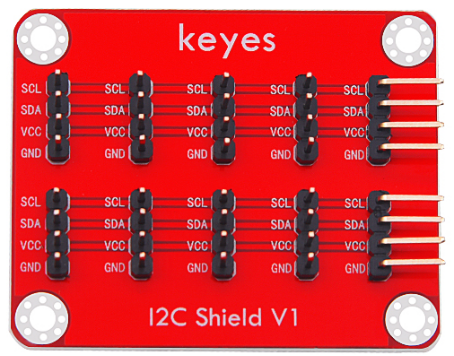

这是一个I2C接口转换扩展板,可以用于拓展I2C接口(注意:不支持修改I2C地址)。当单片机和其他传感器模块通信时,需要用到I2C通信方式。一般单片机就只是引出一个I2C通信接口,很不方便,有了这个扩展板,就能解决这个麻烦。它将I2C通信端口利用间距为2.54mm的4pin排针引出,共引出10个通信端口,保证单片机可以同时和9个传感器模块进行I2C通信。
技术参数#
支持主板:Arduino系列、ESP系列(esp32,esp8266等)、STM系列等
工作电压: DC 5V
通信方式: I2C通信
排针间距:2.54mm
尺寸:50*40 *12mm
重量:9.2g
使用方法#
接线图:(请按照实际情况接入)
点阵模块---------------------------I2C模块----------------------Arduino UNO主板
SCL SCL SCL
SDA SDA SDA
V V 5V/3.3V
GND GND GND
以下是控制 8 个 KE2058 点阵模块的示例代码:
使用Arduino IDE上传下面代码到Arduino UNO主板(其他开发板请参照下面代码修改,不额外提供代码)
#include <Matrix.h>
Matrix myMatrix1(A4,A5);
Matrix myMatrix2(A4,A5);
Matrix myMatrix3(A4,A5);
Matrix myMatrix4(A4,A5);
uint8_t LedArray1[8]={0x00,0x00,0x18,0x3c,0x7e,0x66,0x00,0x00};
uint8_t LedArray2[8]={0x00,0x18,0x3c,0x7a,0xff,0xff,0x66,0x00};
uint8_t LedArray3[8]={0x00,0x18,0x24,0x42,0x81,0x99,0x66,0x00};
uint8_t LedArray4[8]={0xff,0xe7,0xc3,0x81,0x00,0x00,0x99,0xff};
uint8_t LEDArray1[8];
uint8_t LEDArray2[8];
uint8_t LEDArray3[8];
uint8_t LEDArray4[8];
void setup(){
myMatrix1.begin(112); //定义地址0x70的十进制是112
myMatrix2.begin(113);
myMatrix3.begin(114);
myMatrix4.begin(115);
}
void loop(){
for(int i=0; i<8; i++)
{
LEDArray1[i]=LedArray1[i];
for(int j=7; j>=0; j--)
{
if((LEDArray1[i]&0x01)>0)
myMatrix1.drawPixel(j, i,1);
LEDArray1[i] = LEDArray1[i]>>1;
}
}
myMatrix1.writeDisplay();
for(int i=0; i<8; i++)
{
LEDArray2[i]=LedArray2[i];
for(int j=7; j>=0; j--)
{
if((LEDArray2[i]&0x01)>0)
myMatrix2.drawPixel(j, i,1);
LEDArray2[i] = LEDArray2[i]>>1;
}
}
myMatrix2.writeDisplay();
for(int i=0; i<8; i++)
{
LEDArray3[i]=LedArray3[i];
for(int j=7; j>=0; j--)
{
if((LEDArray3[i]&0x01)>0)
myMatrix3.drawPixel(j, i,1);
LEDArray3[i] = LEDArray3[i]>>1;
}
}
myMatrix3.writeDisplay();
for(int i=0; i<8; i++)
{
LEDArray4[i]=LedArray4[i];
for(int j=7; j>=0; j--)
{
if((LEDArray4[i]&0x01)>0)
myMatrix4.drawPixel(j, i,1);
LEDArray4[i] = LEDArray4[i]>>1;
}
}
myMatrix4.writeDisplay();
}

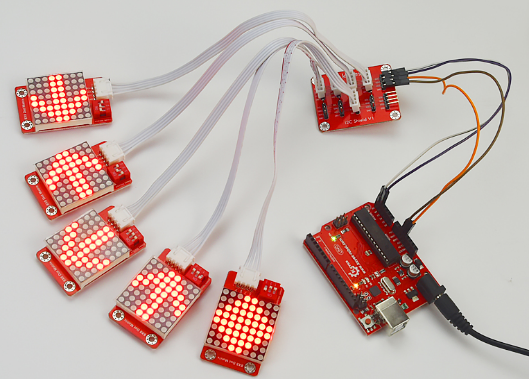

我们利用UNO R3板和扩展板控制8个KE2058 Keyes brick 8X8点阵模块(可选地址)显示不同图案,结果如下图。(这里不同点阵可以显示不图案是因为点阵自身可以更换不同地址,并非I2C模块修改的地址)
