KE0070 Keyes 魔术光杯传感器模块详细教程#

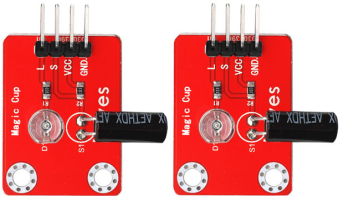

img-20230307134707


1. 介绍#

KE0070 Keyes 魔术光杯传感器模块是一款基于 PWM 调光和滚珠开关触发的传感器模块,适用于 Arduino 等单片机开发板。通过滚珠开关检测倾斜方向,触发 PWM 信号调节 LED 的亮度,实现动态光效。倾斜传感器时,一个 LED 的亮度逐渐变暗,另一个 LED 的亮度逐渐变亮,模拟“光杯倒来倒去”的效果。

模块设计简单,易于使用,兼容 Arduino 系列单片机及其他控制板,适合教育实验、趣味项目和动态灯光效果的开发。


2. 特点#

  • 动态光效:通过滚珠开关触发,LED 灯亮度动态变化,模拟光线流动效果。

  • PWM 调光:支持 PWM 信号调节 LED 亮度,占空比范围 0~255。

  • 高兼容性:兼容 Arduino、树莓派等开发板。

  • 易于安装:模块自带3mm 定位孔,方便接线和固定。

  • 环保设计:采用红色环保 PCB 板,耐用且稳定。


3. 规格参数#

参数

工作电压

DC 3.3V ~ 5V

控制信号

数字信号(滚珠开关)+ PWM 信号(LED 调光)

接口

2.54mm

定位孔大小

直径为 3mm

尺寸

34mm × 27mm × 15mm

重量

3.2g × 2

导线长度

200mm


4. 工作原理#

KE0070 魔术光杯传感器模块通过滚珠开关检测倾斜方向,提供数字信号(高/低电平)。当滚珠开关触发时,Arduino 根据信号调节 PWM 输出,占空比范围为 0~255,用于控制 LED 的亮度。倾斜传感器时,一个 LED 的亮度逐渐变暗,另一个 LED 的亮度逐渐变亮,最终实现动态光效。


5. 接口说明#

模块有 4 个引脚:

  1. VCC:电源正极(3.3V ~ 5V)。

  2. GND:电源负极(接地)。

  3. SWITCH1:滚珠开关 1 的数字信号输出。

  4. SWITCH2:滚珠开关 2 的数字信号输出。


6. 连接图#

以下是 KE0070 模块与 Arduino UNO 的连接示意图:

模块引脚

Arduino 引脚

VCC

5V

GND

GND

SWITCH1

D4

SWITCH2

D5

LED1 (PWM)

D6 (PWM)

LED2 (PWM)

D7 (PWM)

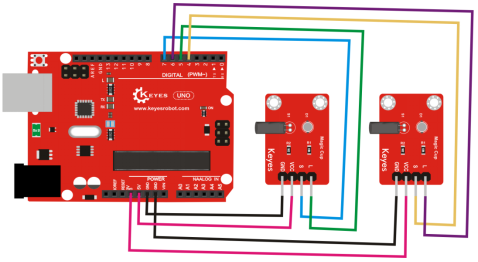

连接图如下:


7. 示例代码#

以下是用于测试 KE0070 模块的 Arduino 示例代码:

// 定义引脚
const int LedPinA = 6; // LED A 连接到 PWM 引脚 D6
const int LedPinB = 7; // LED B 连接到 PWM 引脚 D7
const int SwitchPinA = 4; // 滚珠开关 A 连接到数字引脚 D4
const int SwitchPinB = 5; // 滚珠开关 B 连接到数字引脚 D5

int buttonStateA = 0; // 滚珠开关 A 的状态
int buttonStateB = 0; // 滚珠开关 B 的状态
int brightnessA = 0; // LED A 的亮度
int brightnessB = 255; // LED B 的亮度

void setup() {
  // 初始化引脚模式
  pinMode(LedPinA, OUTPUT); // 设置 LED A 引脚为输出模式
  pinMode(LedPinB, OUTPUT); // 设置 LED B 引脚为输出模式
  pinMode(SwitchPinA, INPUT); // 设置滚珠开关 A 引脚为输入模式
  pinMode(SwitchPinB, INPUT); // 设置滚珠开关 B 引脚为输入模式

  Serial.begin(9600); // 初始化串口通信,波特率为 9600
}

void loop() {
  // 读取滚珠开关 A 的状态
  buttonStateA = digitalRead(SwitchPinA);
  if (buttonStateA == HIGH && brightnessA < 255) {
    brightnessA++; // 增加 LED A 的亮度
  }
  if (buttonStateA == LOW && brightnessA > 0) {
    brightnessA--; // 减少 LED A 的亮度
  }

  // 读取滚珠开关 B 的状态
  buttonStateB = digitalRead(SwitchPinB);
  if (buttonStateB == HIGH && brightnessB > 0) {
    brightnessB--; // 减少 LED B 的亮度
  }
  if (buttonStateB == LOW && brightnessB < 255) {
    brightnessB++; // 增加 LED B 的亮度
  }

  // 输出亮度值到串口监视器
  Serial.print("Brightness A: ");
  Serial.print(brightnessA);
  Serial.print("   Brightness B: ");
  Serial.println(brightnessB);

  // 调节 LED 的亮度
  analogWrite(LedPinA, brightnessA); // 使用 PWM 调节 LED A 的亮度
  analogWrite(LedPinB, brightnessB); // 使用 PWM 调节 LED B 的亮度

  delay(10); // 延迟 10 毫秒,避免过快变化
}

8. 实验现象#

  1. 串口监视器输出

    • 串口监视器会显示两个 LED 的亮度值(0~255)。

    • 例如:

      Brightness A: 128   Brightness B: 127
      Brightness A: 129   Brightness B: 126

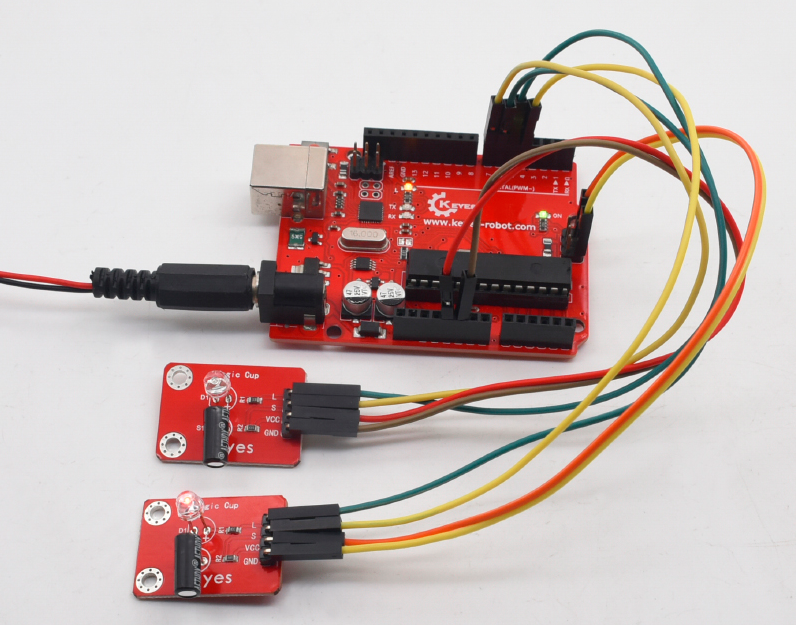

  2. LED 亮度变化

    image-20250319101351479

    • 倾斜传感器时,一个 LED 的亮度逐渐变暗,另一个 LED 的亮度逐渐变亮。

    • 当倾斜方向相反时,亮度变化方向也相反。


9. 注意事项#

  1. 电压范围:确保模块工作在 3.3V ~ 5V 电压范围内,避免损坏模块。

  2. 滚珠开关灵敏度:滚珠开关的触发可能受倾斜角度影响,确保模块安装稳定。

  3. PWM 调节范围:PWM 信号的占空比范围为 0~255,对应 LED 的亮度从完全熄灭到最亮。

  4. 延迟时间delay(10) 控制亮度变化的速度,可根据需要调整。
