KE0078 Keyes RFID-RC522 射频模块教程#

1. 模块介绍#

KE0078 Keyes RFID-RC522 射频模块是一款基于 NXP MFRC522 芯片的 RFID 读写模块，支持 13.56MHz 的非接触式通信协议。该模块可以读取和写入 RFID 卡片的数据，支持 ISO14443A 标准协议，广泛应用于门禁系统、身份识别、物联网设备等场景。

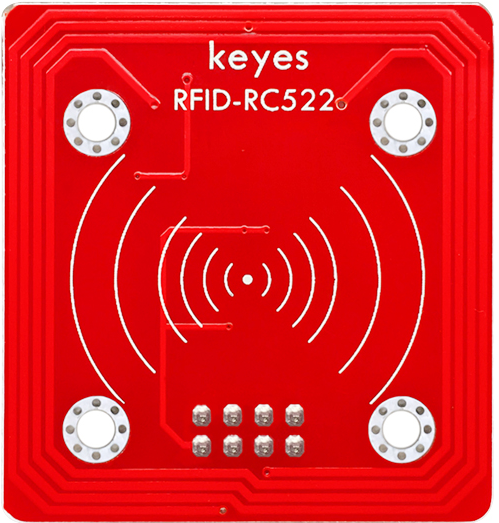

模块采用环保红色 PCB 板，内置天线，具有低功耗、高性能的特点。通过 SPI 接口与 Arduino、树莓派等开发板连接，能够轻松实现 RFID 卡片的读写功能。

应用场景#

门禁系统：用于身份验证和门禁控制。
身份识别：读取 RFID 卡片的唯一标识符（UID）进行身份认证。
物联网设备：结合物联网技术，实现智能设备的身份管理。
数据加密与存储：通过写入卡片数据，实现加密存储。
智能卡应用：如公交卡、会员卡、考勤卡等。

2. 模块特点#

高性能：基于 MFRC522 芯片，支持 ISO14443A 标准协议。
低功耗：工作电流仅 13～26mA，适合电池供电设备。
多功能：支持读取和写入 RFID 卡片数据。
内置天线：无需外接天线，读取距离可达 0～5cm。
环保设计：采用红色环保 PCB 板，耐用且稳定。
易于使用：通过 SPI 接口与 Arduino 等开发板连接，提供丰富的开源库支持。

3. 规格参数#

参数	值
工作电压	3.3V ～ 5V（DC）
工作电流	13～26mA
通信接口	SPI
工作频率	13.56MHz
支持协议	ISO14443A
读取距离	0～5cm
尺寸	40mm × 60mm × 3mm
重量	5g

4. 工作原理#

RC522 是一款高集成度的 RFID 读写芯片，支持 13.56MHz 的非接触式通信协议。模块通过 SPI 接口与主控板通信，能够读取和写入 RFID 卡片的数据。

工作流程#

初始化模块：通过 SPI 接口配置 RC522 芯片的寄存器，初始化模块。
检测卡片：模块通过内置天线发射射频信号，检测是否有 RFID 卡片靠近。
读取 UID：如果检测到卡片，模块会读取卡片的唯一标识符（UID）。
数据读写：通过模块的读写功能，可以读取或写入卡片的存储数据。
停止通信：完成操作后，停止与卡片的通信。

5. 接口说明#

模块有 8 个主要引脚，具体说明如下：

引脚名称	功能说明
VCC	电源正极（3.3V ～ 5V）。用于为模块供电。
GND	电源负极（接地）。与 Arduino 或其他控制板的 GND 引脚连接。
RST	复位引脚。用于复位模块，接 Arduino 的数字引脚（如 D5）。
IRQ	中断引脚（可选）。通常不使用，可悬空。
MISO	SPI 主输入从输出引脚。用于 SPI 通信，接 Arduino 的 D12 引脚。
MOSI	SPI 主输出从输入引脚。用于 SPI 通信，接 Arduino 的 D11 引脚。
SCK	SPI 时钟引脚。用于 SPI 通信，接 Arduino 的 D13 引脚。
SDA	SPI 片选引脚。用于选择模块，接 Arduino 的 D10 引脚。

6. 连接图#

以下是 KE0078 模块与 Arduino UNO 的连接示意图：

模块引脚	Arduino 引脚
VCC	3.3V
GND	GND
RST	D5
IRQ	不接
MISO	D12
MOSI	D11
SCK	D13
SDA	D10

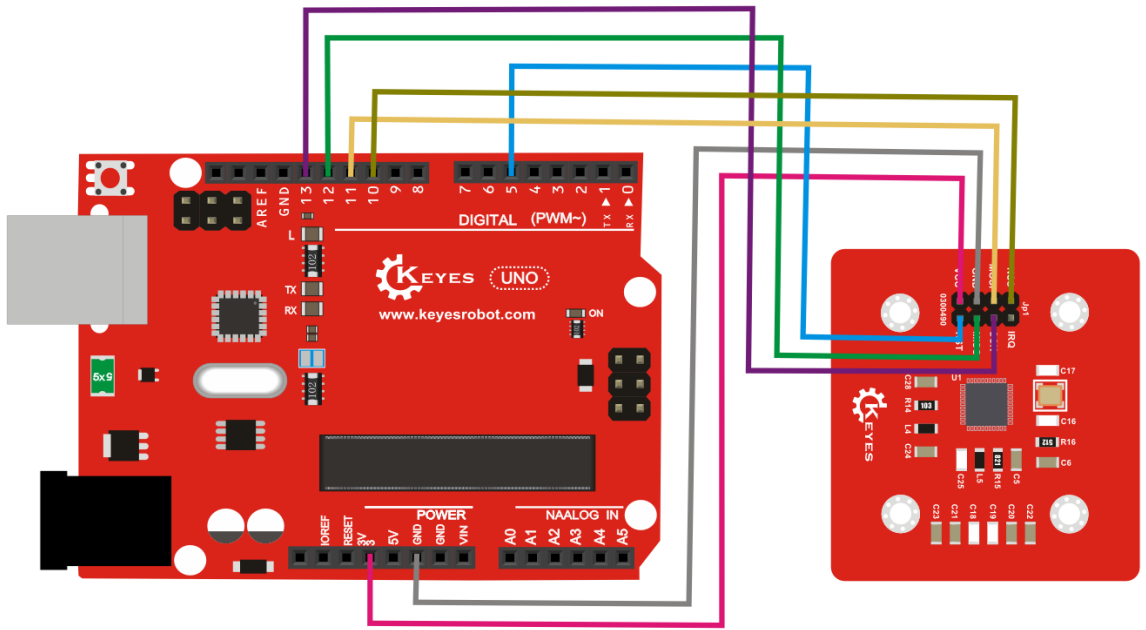

连接图如下：

7. 示例代码#

安装MFRC522库#

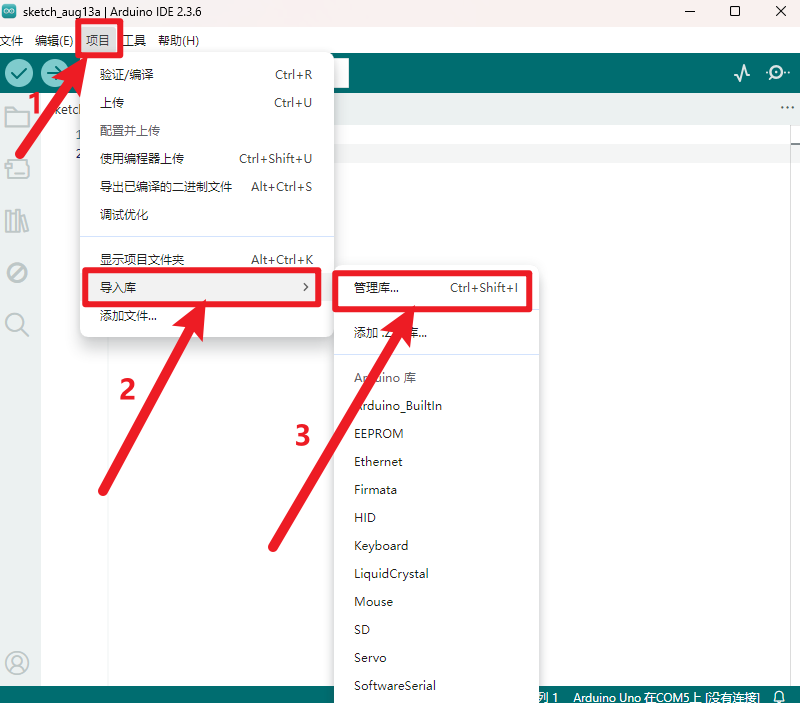

打开Arduino IDE，点击“项目”，选择“管理库”。

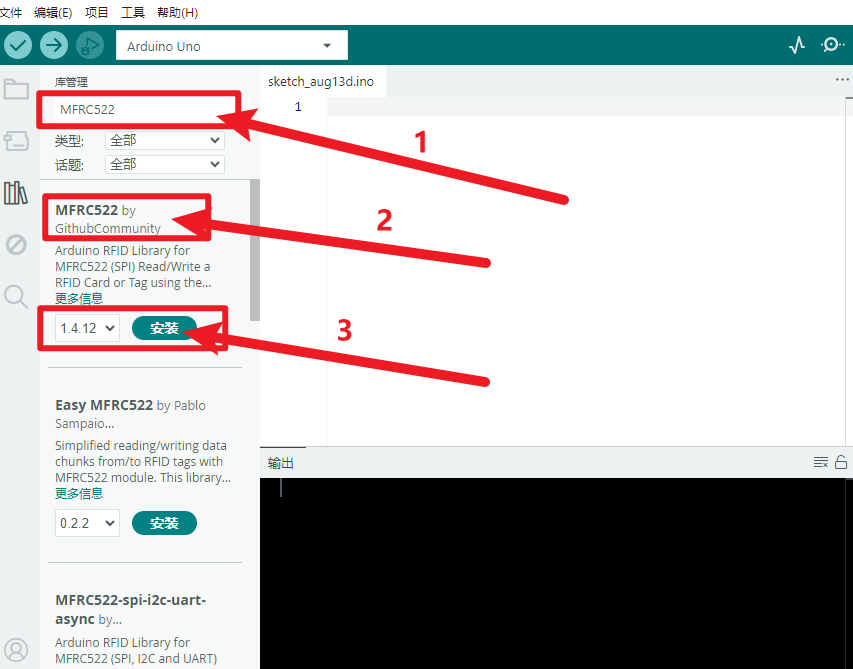

方框输入“MFRC522”，选择“MFRC522”，点击“安装”。

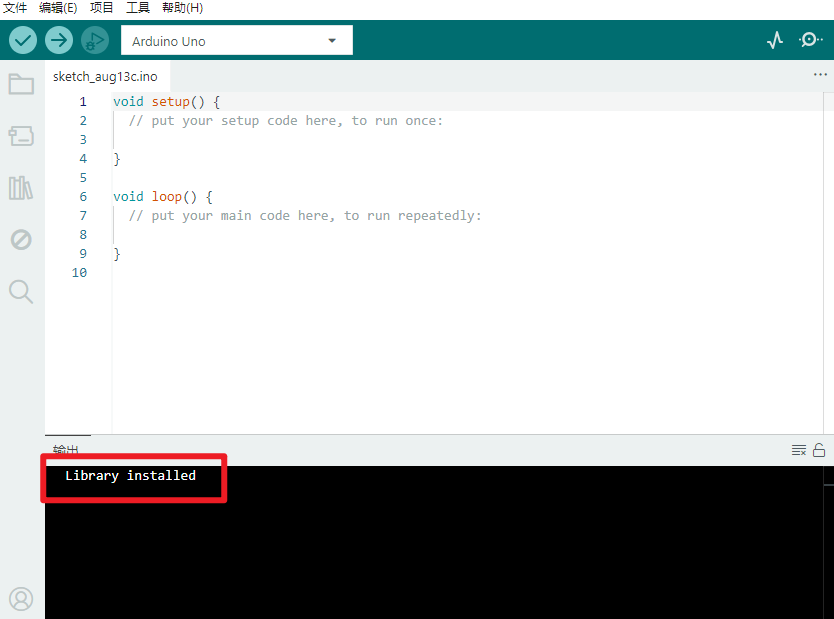

安装成功界面。

以下是用于测试 KE0078 模块的 Arduino 示例代码，读取 RFID 卡片的 UID 并在串口监视器中显示。

代码示例#

#include <SPI.h>
#include <MFRC522.h>

#define RST_PIN 5   // 模块 RST 引脚连接到 Arduino 的 D5
#define SS_PIN 10   // 模块 SDA 引脚连接到 Arduino 的 D10

MFRC522 rfid(SS_PIN, RST_PIN);  // 创建 MFRC522 对象

void setup() {
  Serial.begin(9600);  // 初始化串口通信
  SPI.begin();         // 初始化 SPI 接口
  rfid.PCD_Init();     // 初始化 RC522 模块
  Serial.println("Place your card near the reader...");
}

void loop() {
  // 检查是否有新的 RFID 卡片
  if (!rfid.PICC_IsNewCardPresent()) {
    return;
  }

  // 检查是否能读取卡片的 UID
  if (!rfid.PICC_ReadCardSerial()) {
    return;
  }

  // 打印卡片的 UID
  Serial.print("Card UID: ");
  for (byte i = 0; i < rfid.uid.size; i++) {
    Serial.print(rfid.uid.uidByte[i] < 0x10 ? " 0" : " ");
    Serial.print(rfid.uid.uidByte[i], HEX);
  }
  Serial.println();

  // 停止与卡片的通信
  rfid.PICC_HaltA();
}

8. 实验现象#

硬件连接：按照连接图连接模块与 Arduino UNO。
烧录代码：将代码上传到 Arduino UNO。
运行测试：
- 打开 Arduino IDE 的串口监视器，设置波特率为 9600。

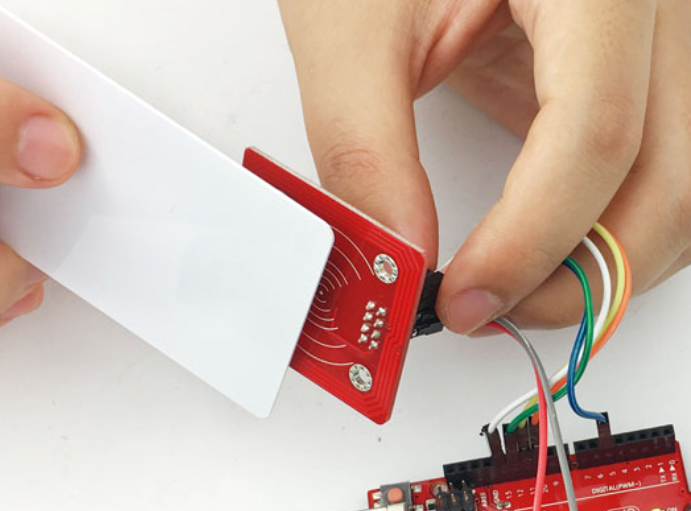

- 将 RFID 卡片靠近模块天线区域。
- 串口监视器会显示卡片的 UID（唯一标识符）。
- 每次读取卡片时，UID 都会被打印到串口监视器中。

9. 注意事项#

供电电压：模块支持 3.3V 和 5V 电压，但建议使用 3.3V 供电以确保稳定性。
通信接口：模块使用 SPI 接口，与 Arduino 的 SPI 引脚连接时需确保引脚定义正确。
读取距离：模块的读取距离通常为 0～5cm，超过此范围可能无法正常读取。
卡片兼容性：模块支持 ISO14443A 标准的 RFID 卡片，确保使用兼容的卡片。
干扰问题：避免模块周围有金属物体或其他射频干扰源，以免影响读取效果。
库安装：使用前需安装 MFRC522 库，可通过 Arduino IDE 的库管理器搜索并安装。
