KE0018 Keyes 食人鱼LED蓝光模块详细教程#

1. 介绍#

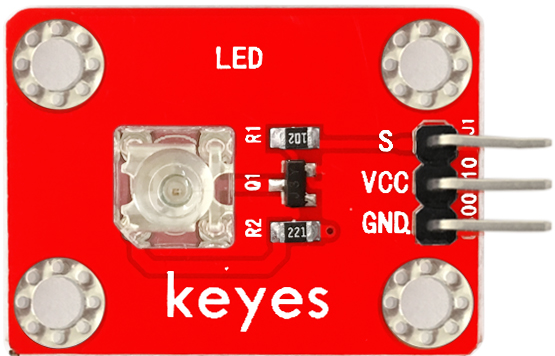

KE0018 Keyes 食人鱼LED蓝光模块是一款基于高亮度食人鱼LED的模块，专为 Arduino 和其他微控制器设计。该模块采用蓝光食人鱼LED，具有高亮度、低功耗、寿命长、稳定性高等特点。模块自带 3PIN 接口（VCC、GND、S），兼容 Arduino 传感器扩展板，适合用于电子学习、DIY 项目、智能设备指示灯等场景。

2. 特点#

高亮度：采用高亮度蓝光食人鱼LED，发光效果显著。
低功耗：功耗低，适合电池供电的项目。
长寿命：LED 寿命长，适合长期使用。
稳定性高：模块设计稳定，适合各种环境下使用。
兼容性强：支持 Arduino 和其他微控制器，易于集成到各种项目中。
易于固定：模块自带定位孔，方便固定在其他设备上。

3. 规格参数#

工作电压：3.3-5V（DC）
接口类型：3PIN 接口（VCC、GND、S）
输入信号：数字信号
发光颜色：蓝光
LED 类型：食人鱼LED
模块尺寸：22mm x 22mm
重量：约 2.5g

4. 工作原理#

食人鱼LED是一种高亮度发光二极管，其发光原理与普通LED相同：当正向电流通过LED时，电子与空穴复合释放能量，以光的形式发射出来。KE0018 模块通过数字信号控制食人鱼LED的亮灭，用户可以通过 Arduino 或其他微控制器发送高低电平信号来控制 LED 的状态。

5. 接口#

KE0018 Keyes 食人鱼LED蓝光模块提供 3PIN 接口，具体说明如下：

VCC：连接电源正极（3.3V 或 5V）
GND：连接电源负极（地）
S（信号）：连接微控制器的数字引脚，用于控制 LED 的亮灭

6. 连接图#

将 KE0018 模块与 Arduino 开发板连接，具体接线如下：

VCC：连接 Arduino 的 5V 或 3.3V 电源引脚
GND：连接 Arduino 的 GND 引脚
S（信号）：连接 Arduino 的数字引脚（如 D3）

连接示意图如下：

7. 示例代码#

以下是一个简单的示例代码，用于控制食人鱼LED蓝光模块以 1 秒的间隔闪烁：

int led = 3;                     // 定义数字引脚3
void setup()
{
  pinMode(led, OUTPUT);          // 设置引脚为输出模式
}

void loop()
{
  digitalWrite(led, HIGH);       // 点亮LED
  delay(1000);                   // 延迟1秒
  digitalWrite(led, LOW);        // 熄灭LED
  delay(1000);                   // 延迟1秒
}

8. 实验现象#

将 KE0018 模块与 Arduino 开发板按照连接图连接好。
将示例代码烧录到 Arduino 开发板中。

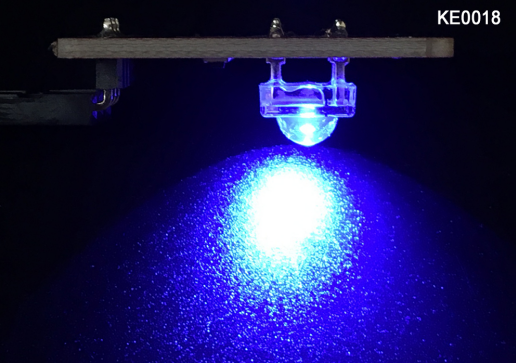

上电后，食人鱼LED蓝光模块会以 1 秒的间隔闪烁：亮 1 秒，灭 1 秒。

9. 注意事项#

供电电压：确保供电电压在模块支持的范围内（3.3V-5V），避免因过高电压损坏模块。
引脚连接：在连接模块时，确保引脚连接正确，避免短路或反接。
电流限制：食人鱼LED的工作电流较小，避免过大电流导致损坏。
固定模块：使用模块上的定位孔将其固定在设备上，避免因移动导致接触不良。
环境要求：避免在高温或潮湿环境下使用，以延长模块寿命。
