KE0157 KEYES YX5200-24SS MP3模块#

1. 介绍#

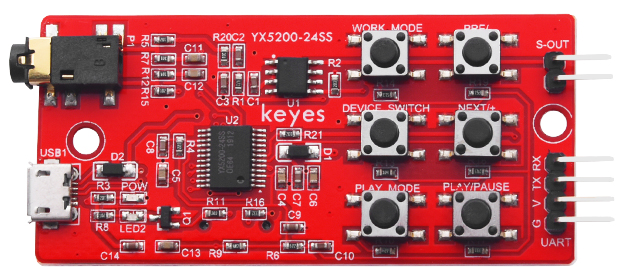

KEYES YX5200-24SS MP3模块 是一款用于学习和开发的音乐模块。它的核心是 YX5200-24SS 语音芯片，完美集成了 MP3、WAV、WMA 的硬件接口，支持 TF 卡驱动，具有使用方便、稳定可靠的特点。该模块广泛应用于音频播放、语音提示、音乐播放器等项目中。

2. 特点#

多种音频格式支持：支持 MP3、WAV、WMA 格式的音频文件。
TF 卡支持：自带 TF 卡插槽，最大支持 32GB 存储。
串口控制：通过 UART 接口进行串口通信，方便控制音频播放。
USB 接口：支持 micro USB 接口，方便读取 SD 卡内容和下载音乐。
音频放大：集成音频放大芯片，最大输出功率为 1.2W，音频放大倍数为 8 倍。
多种接口：提供耳机接口和喇叭接口，方便连接不同的音频输出设备。
按键控制：外置六个常用按键，方便控制和验证指令。

3. 规格参数#

工作电压：DC 5V
工作电流：最大 1A
最大功耗：5W
工作温度：10~40℃
音频放大倍数：8 倍
支持 TF 卡：最大 32G
尺寸：33mm × 77mm × 9mm
重量：11.2g

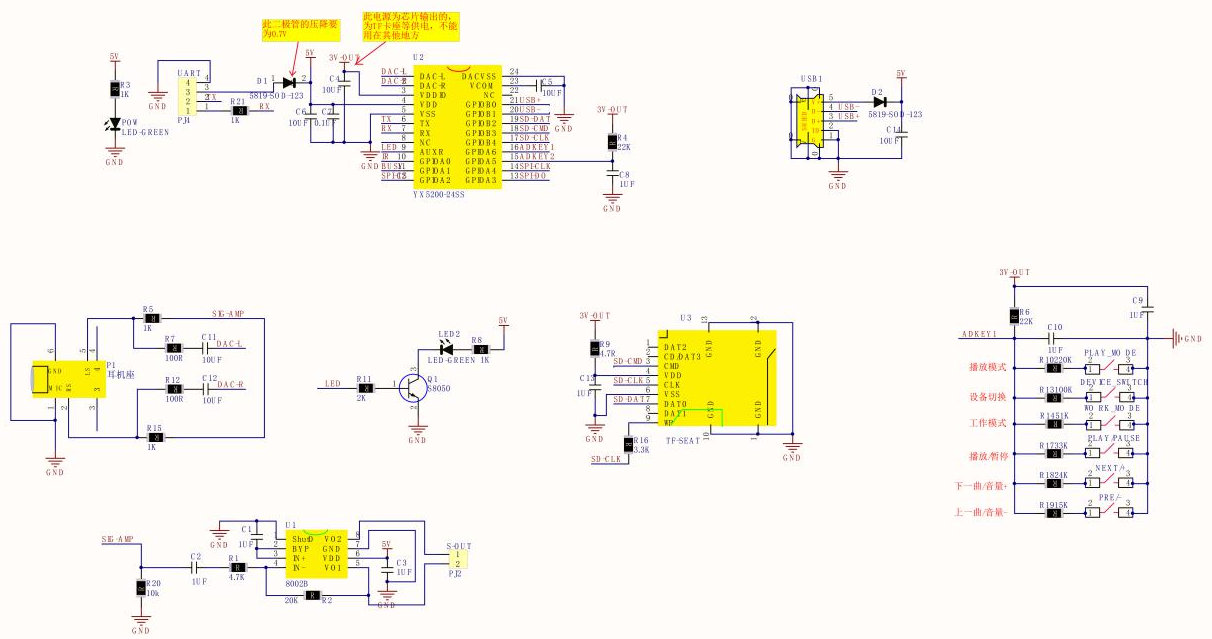

4. 工作原理#

YX5200-24SS MP3模块通过 UART 接口接收控制指令，控制音频的播放、暂停、音量调节等功能。模块内部集成了音频解码芯片，能够直接读取 TF 卡中的音频文件并进行解码播放。音频信号经过放大后，通过耳机接口或喇叭接口输出。

5. 接口#

TF 卡插槽：用于插入 TF 卡，读取音频文件。
UART 接口：用于与微控制器进行串口通信，控制音频播放。
micro USB 接口：用于读取 SD 卡内容和下载音乐。
耳机接口（P1）：用于连接耳机。

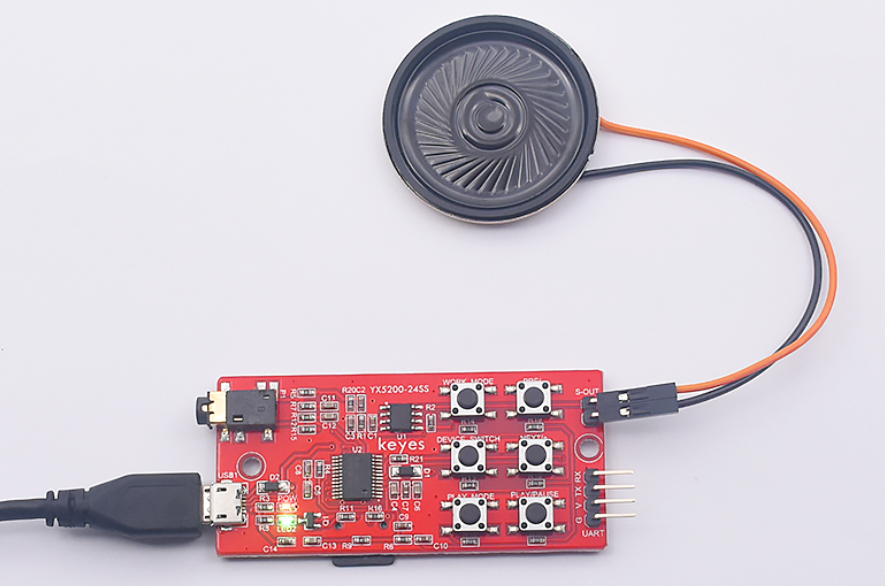

喇叭接口（S-OUT）：用于连接外部喇叭。
按键接口：用于连接外部按键，控制音频播放。

6. 连接图#

以下是 YX5200-24SS MP3模块的连接示意图：

flowchart TD
    A["YX5200-24SS MP3模块"] --> B["TF卡插槽"]
    A --> C["UART串口接口"]
    A --> D["micro USB接口"]
    A --> E["耳机接口"]
    A --> F["音频放大芯片"]
    A --> G["喇叭接口"]
    A --> H["控制按键"]

7. 示例代码#

以下是一个简单的示例代码，用于通过串口控制 YX5200-24SS MP3模块播放音频：

#include <SoftwareSerial.h>

SoftwareSerial mySerial(10, 11); // RX, TX

void setup() {
  mySerial.begin(9600);
  Serial.begin(9600);
  delay(1000);

  // 播放第一首曲目
  mySerial.write(0x7E); // 起始位
  mySerial.write(0xFF); // 版本号
  mySerial.write(0x06); // 数据长度
  mySerial.write(0x03); // 指令：指定曲目
  mySerial.write(0x00); // 保留
  mySerial.write(0x01); // 曲目编号
  mySerial.write(0xFE); // 校验位
  mySerial.write(0xEF); // 结束位
}

void loop() {
  // 这里可以添加其他控制逻辑
}

8. 实验现象#

正常播放：当发送播放指令后，模块能够正常播放指定的音频文件。
音量调节：通过发送音量加减指令，音量能够相应变化。
曲目切换：发送下一曲或上一曲指令，模块能够切换到相应的曲目。

9. 注意事项#

确保 TF 卡格式为 FAT32，并且音频文件命名符合要求（如 001.mp3）。
在连接喇叭时，注意喇叭的功率和阻抗，以免损坏模块。
使用 USB 供电时，确保电源稳定，避免电压波动影响模块工作。
在发送指令时，确保指令格式正确，以免导致模块无法响应。

控制指令：#

功能	发送的指令	备注
[下一首]	7E FF 06 01 00 00 00 FE FA EF
[上一首]	7E FF 06 02 00 00 00 FE F9 EF
[指定曲目]	7E FF 06 03 00 00 01 FE F7 EF	指定第一首播放
	7E FF 06 03 00 00 02 FE F6 EF	指定第二首
	7E FF 06 03 00 00 0A FE EE EF	指定第10首
音量加	7E FF 06 04 00 00 00 FE F7 EF
音量减	7E FF 06 05 00 00 00 FE F6 EF
[指定音量]	7E FF 06 06 00 00 1E FE D7 EF	指定音量为30级
[指定 EQ]	7E FF 06 07 00 00 01 FE F3 EF	保留
[循环播放曲目]	7E FF 06 08 00 00 01 FE F2 EF	循环播放第一首
	7E FF 06 08 00 00 02 FE F1 EF	循环播放第二首
	7E FF 06 08 00 00 0A FE E9 EF	循环播放第十首
[指定播放设备]	7E FF 06 09 00 00 01 FE F1 EF	指定播放 UDISK
	7E FF 06 09 00 00 02 FE F0 EF	指定播放 TF
	7E FF 06 09 00 00 03 FE EF EF	指定播放设备-PC(下载模式)
	7E FF 06 09 00 00 04 FE EE EF	指定播放 FLASH
	7E FF 06 09 00 00 05 FE ED EF	指定播放设备-SLEEP
[进入睡眠模式]	7E FF 06 0A 00 00 00 FE F1 EF
[唤醒睡眠]	7E FF 06 0B 00 00 00 FE F0 EF
[模块复位]	7E FF 06 0C 00 00 00 FE EF EF
[播放]	7E FF 06 0D 00 00 00 FE EE EF
[暂停]	7E FF 06 0E 00 00 00 FE ED EF
[指定文件夹文件名]	7E FF 06 0F 00 01 01 FE EA EF	“01"的文件夹，曲目为"001”
	7E FF 06 0F 00 01 02 FE E9 EF	“01"的文件夹，曲目为"002”
停止播放	7E FF 06 16 00 00 00 FE E5 EF	停止软件解码
指定文件夹循环播放	7E FF 06 17 00 00 01 FE E3 EF	指定01文件夹循环播放
	7E FF 06 17 00 00 02 FE E2 EF	指定02文件夹循环播放
单曲循环播放	7E FF 06 19 00 00 00 FE E2 EF	单曲循环播放开启
	7E FF 06 19 00 00 01 FE E1 EF	单曲循环播放关闭
带音量播放	7E FF 06 22 00 1E 01 FE BA EF	30级音量播放第1曲
	7E FF 06 22 00 0F 01 FE C9 EF	15级音量播放第1曲
	7E FF 06 22 00 0F 02 FE C8 EF	15级音量播放第2曲
设置 DAC	7E FF 06 1A 00 00 00 FE E1 EF	开 DAC
	7E FF 06 1A 00 00 01 FE E0 EF	关 DAC[高阻]
组合播放	7E FF 09 21 01 02 02 03 01 04 EF	播放[1,2][2,3][1,4] 括号第一个数字为文件夹名，后一个数字为歌曲名
	7E FF 15 21 01 02 02 03 01 04 01 03 01 04 01 05 02 08 03 04 03 01 FE 9A EF	带校验 [1,2][2,3][1,4][1,3][1,4][1,5][1,8][3,4][3,1]
	7E FF 15 21 01 02 02 03 01 04 01 03 01 04 01 05 02 08 03 04 03 01 EF	[1,2][2,3][1,4][1,3][1,4][1,5][1,8][3,4][3,1]
停止播放广告	7E FF 06 15 00 00 00 FE E6 EF	停止当广告，回到背景音乐继续播
停止播放	7E FF 06 16 00 00 00 FE E5 EF	停止软件解码
插播广告	7E FF 06 13 00 00 01 FE E7 EF	“ADVERT"文件夹，曲目为"0001”
	7E FF 06 13 00 00 02 FE E6 EF	“ADVERT"文件夹，曲目为"0002”
	7E FF 06 13 00 00 FF FD E9 EF	“ADVERT"文件夹，曲目为"0255”
	7E FF 06 13 00 07 CF FE 12 EF	“ADVERT"文件夹，曲目为"1999”
	7E FF 06 13 00 0B B8 FE 25 EF	“ADVERT"文件夹，曲目为"3000”
插播广告-多文件夹	7E FF 06 25 00 01 01 FE D4 EF	“ADVERT1"的文件夹，曲目为"001”
	7E FF 06 25 00 01 02 FE D3 EF	“ADVERT1"的文件夹，曲目为"002”
	7E FF 06 25 00 02 01 FE D3 EF	“ADVERT2"的文件夹，曲目为"001”
随机播放	7E FF 06 18 00 00 00 FE E3 EF	整个设备的随机播放

查询指令：#

功能	发送的指令	备注
[查询音量]	7E FF 06 43 00 00 00 FE B8 EF
[查询当前 EQ]	7E FF 06 44 00 00 00 FE B7 EF	保留此功能
U 盘总文件数	7E FF 06 47 00 00 00 FE B4 EF	当前设备的总文件数
TF 总文件数	7E FF 06 48 00 00 00 FE B3 EF
FLASH 总文件数	7E FF 06 49 00 00 00 FE B2 EF
U 盘当前曲目	7E FF 06 4B 00 00 00 FE B0 EF	当前播放的曲目
TF 当前曲目	7E FF 06 4C 00 00 00 FE AF EF
FLASH 当前曲目	7E FF 06 4D 00 00 00 FE AE EF
指定文件夹曲目总数查询	7E FF 06 4E 00 00 01 FE AC EF
查询当前设备总文件夹数	7E FF 06 4F 00 00 00 FE AC EF	支持 TF 卡和 U 盘、FLASH

返回信息：#

功能	发送的指令	备注
U 盘插入	7E FF 06 3A 00 00 01 xx xx EF
TF 插入	7E FF 06 3A 00 00 02 xx xx EF
PC 插入	7E FF 06 3A 00 00 04 xx xx EF
U 盘拔出	7E FF 06 3B 00 00 01 xx xx EF
TF 拔出	7E FF 06 3B 00 00 02 xx xx EF
PC 拔出	7E FF 06 3B 00 00 04 xx xx EF
U 盘播放完第1曲	7E FF 06 3C 00 00 01 xx xx EF	U 盘播放第1曲完毕
U 盘播放完第2曲	7E FF 06 3C 00 00 02 xx xx EF	U 盘播放第2曲完毕
TF 卡播放完第1曲	7E FF 06 3D 00 00 01 xx xx EF	TF 卡播放第1曲完毕
TF 卡播放完第2曲	7E FF 06 3D 00 00 02 xx xx EF	TF 卡播放第2曲完毕
FLASH 播放完第1曲	7E FF 06 3E 00 01 01 xx xx EF	FOLDER1的第1曲播放完
FLASH 播放完第2曲	7E FF 06 3E 00 02 02 xx xx EF	FOLDER2的第2曲播放完
U 盘 – 在线	7E FF 06 3F 00 00 01 xx xx EF	各设备之间是或的关系
TF – 在线	7E FF 06 3F 00 00 02 xx xx EF
PC – 在线	7E FF 06 3F 00 00 04 xx xx EF
FLASH – 在线	7E FF 06 3F 00 00 08 xx xx EF
U 盘、TF – 在线	7E FF 06 3F 00 00 03 xx xx EF
TF 卡和 FLASH 在线	7E FF 06 3F 00 00 0A xx xx EF
TF和PC在线	7E FF 06 3F 00 00 06 FE B6 EF
U 盘、 TF 卡、 PC、 FLASH 均在线	7E FF 06 3F 00 00 1F xx xx EF
U 盘播放完第1曲	7E FF 06 3C 00 00 01 xx xx EF	U 盘播放第1曲完毕
U 盘播放完第2曲	7E FF 06 3C 00 00 02 xx xx EF	U 盘播放第2曲完毕
TF 卡播放完第1曲	7E FF 06 3D 00 00 01 xx xx EF	TF 卡播放第1曲完毕
TF 卡播放完第2曲	7E FF 06 3D 00 00 02 xx xx EF	TF 卡播放第2曲完毕
FLASH 播放完第1曲	7E FF 06 3E 00 01 01 xx xx EF	FOLDER1的第1曲播放完
FLASH 播放完第2曲	7E FF 06 3E 00 02 02 xx xx EF	FOLDER2的第2曲播放完

错误信息：#

功能	发送的指令	备注
返回忙	7E FF 06 40 00 00 01 xx xx EF	模块在文件系统初始化时
当前是睡眠模式	7E FF 06 40 00 00 02 xx xx EF	睡眠模式只支持指定设备
串口接收错误	7E FF 06 40 00 00 03 xx xx EF	串口一帧数据没接收完毕
校验出错	7E FF 06 40 00 00 04 xx xx EF	和校验出错
指定文件超范围	7E FF 06 40 00 00 05 xx xx EF	文件的指定超过设定的范围
未找到指定文件	7E FF 06 40 00 00 06 xx xx EF	指定为文件没有被找到
插播错误	7E FF 06 40 00 00 07 xx xx EF	插播只允许在播放的状态下进行
播放 TF 卡错误	7E FF 06 40 00 00 08 xx xx EF	TF 卡读取失败或者 TF 卡被拔出
FLASH 初始化出错	7E FF 06 40 00 00 09 xx xx EF	FLASH 里面的文件系统信息错误
进入睡眠	7E FF 06 40 00 00 0A xx xx EF	进入 SLEPP 模式提醒

10. 参考链接#

KEYES YX5200-24SS MP3模块产品页面

如有更多疑问，请联系 Keyes 官方客服或加入相关创客社区交流。祝使用愉快！
