KE0051 Keyes 摇杆模块传感器详细教程#

1. 介绍#

KE0051 Keyes 摇杆模块是一款基于双轴电位器和按钮开关的传感器模块，专为 Arduino 等开发板设计。它可以检测摇杆在 X 和 Y 两个方向上的模拟电压变化，以及按下摇杆时的数字信号输出。模块采用红色环保 PCB 板，设计简单，易于使用，适用于游戏控制器、机器人控制、交互设备等场景。

2. 特点#

双轴检测：支持 X 和 Y 两个方向的模拟信号输出。
按键功能：支持按下摇杆时的数字信号输出。
高兼容性：兼容 Arduino、树莓派等开发板。
环保设计：采用红色环保 PCB 板，耐用且稳定。
易于固定：模块自带两个定位孔，方便安装。

3. 规格参数#

参数	值
工作电压	3.3V - 5V（DC）
接口类型	5PIN接口（VCC, GND, VRx, VRy, SW）
输出信号	模拟信号（VRx, VRy），数字信号（SW）
摇杆类型	双轴电位器 + 按键
工作温度范围	-40℃ ～ +85℃
重量	5g

4. 工作原理#

KE0051 摇杆模块通过内部的双轴电位器检测摇杆在 X 和 Y 两个方向上的位移，并输出对应的模拟电压信号（VRx 和 VRy）。当摇杆处于中间位置时，输出电压为电源电压的一半；当摇杆向某个方向移动时，输出电压会随之变化。此外，摇杆还带有一个按键开关，当按下摇杆时，SW 引脚输出低电平信号。

5. 接口说明#

模块有5个引脚：

VCC：电源正极（3.3V-5V）。
GND：电源负极（接地）。
VRx：X 轴方向的模拟信号输出。
VRy：Y 轴方向的模拟信号输出。
SW：按键开关的数字信号输出。

6. 连接图#

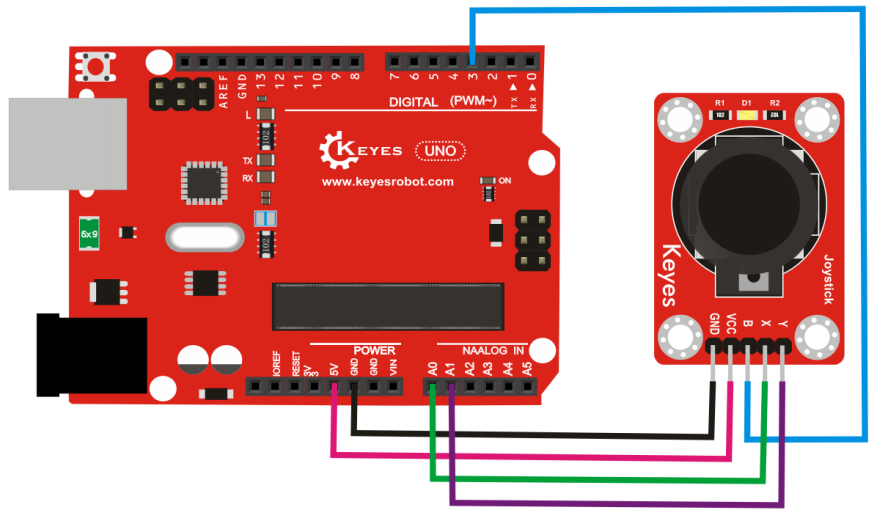

以下是 KE0051 模块与 Arduino UNO 的连接示意图：

KE0051模块引脚	Arduino引脚
VCC	5V
GND	GND
VRx	A0
VRy	A1
SW	D3

连接图如下：

7. 示例代码#

以下是用于测试 KE0051 模块的 Arduino 示例代码：

// 定义引脚
#define VRx_PIN A0 // X轴模拟信号引脚
#define VRy_PIN A1 // Y轴模拟信号引脚
#define SW_PIN 3   // 按键数字信号引脚

void setup() {
  pinMode(SW_PIN, INPUT_PULLUP); // 设置按键引脚为输入模式，并启用上拉电阻
  Serial.begin(9600);            // 设置串口波特率为9600
}

void loop() {
  // 读取 X 和 Y 轴的模拟信号
  int xValue = analogRead(VRx_PIN);
  int yValue = analogRead(VRy_PIN);

  // 读取按键的数字信号
  int buttonState = digitalRead(SW_PIN);

  // 打印 X 和 Y 轴的值
  Serial.print("X-axis: ");
  Serial.print(xValue);
  Serial.print(" | Y-axis: ");
  Serial.print(yValue);

  // 打印按键状态
  if (buttonState == LOW) {
    Serial.println(" | Button: Pressed");
  } else {
    Serial.println(" | Button: Released");
  }

  delay(100); // 延迟100ms
}

8. 实验现象#

测试步骤：
- 按照连接图接线，将模块连接到 Arduino。
- 将代码烧录到 Arduino 开发板中。
- 上电后，打开 Arduino IDE 的串口监视器，设置波特率为 9600。
- 移动摇杆并按下摇杆，观察串口监视器中显示的结果。
实验现象：
- 当摇杆处于中间位置时，X 和 Y 轴的值接近 512（5V 电压下）。
- 当摇杆向某个方向移动时，X 或 Y 轴的值会在 0 到 1023 之间变化。
- 当按下摇杆时，串口监视器显示 “Button: Pressed”。

9. 注意事项#

电压范围：确保模块工作在 3.3V-5V 范围内，避免损坏模块。
模拟信号范围：X 和 Y 轴的模拟信号范围为 0-1023（5V 电压下）。
按键抖动：机械按键在按下或松开时可能会产生抖动信号，建议在代码中加入去抖处理。
固定模块：通过模块上的定位孔将其固定在稳定的位置，避免误触发。
环境干扰：避免在强电磁干扰环境中使用，以免影响信号稳定性。

10. 应用场景#

游戏控制器：用于制作游戏手柄或控制器。
机器人控制：用于控制机器人或机械臂的运动。
交互设备：用于人机交互界面的输入设备。
教育实验：用于学习模拟信号和数字信号的处理。
工业控制：用于控制设备的方向或状态。
