KE0145 KEYES 10mm红绿灯模块 (焊盘孔) 红色环保#

1. 介绍#

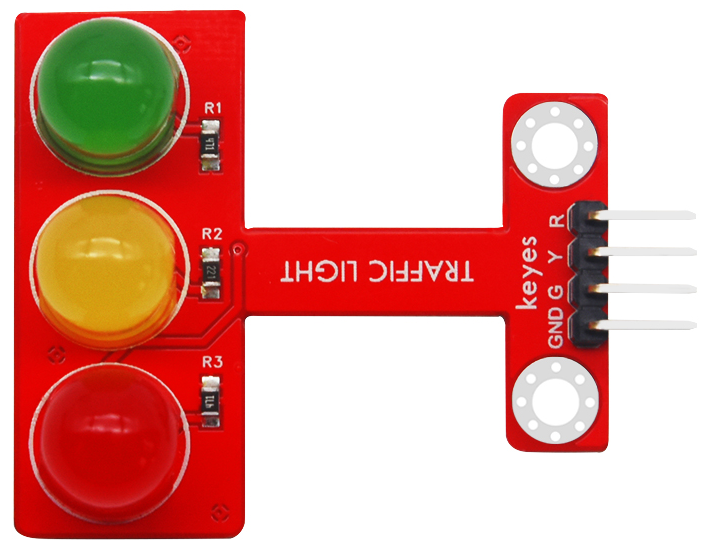

KEYES 10mm红绿灯模块 是一款专为学习和实验设计的模块,集成了红、黄、绿三种高亮度 LED 灯,方便用户在单片机项目中模拟交通信号灯的功能。该模块具有简单的接线方式,兼容 Arduino 和树莓派系统,适合初学者和创客进行电子项目开发。
2. 特点#
高亮度 LED:模块上配备的 10mm LED 灯具有高亮度和颜色纯正的特点,确保在各种环境下都能清晰可见。
长寿命与稳定性:LED 灯的使用寿命长,稳定性高,适合长期使用。
兼容性强:完全兼容 Arduino 单片机和树莓派系统,适合多种开发环境。
易于接线:模块设计简洁,接线方便,适合初学者快速上手。
3. 规格参数#
工作电压:DC 3.3V - 5V
接口:间距为 2.54mm 的 4-pin 排针
接口类型:数字口
尺寸:约 48mm × 37mm × 16mm
重量:约 6.6g
4. 工作原理#
该模块通过数字接口控制 LED 灯的亮灭状态。用户可以通过编程控制每个 LED 的状态,从而模拟交通信号灯的工作。模块内部的 LED 灯通过电流的变化来实现不同的亮度和颜色显示。
5. 接口#
接口定义:
红灯:连接到数字口 3
黄灯:连接到数字口 4
绿灯:连接到数字口 5
VCC:连接到电源(5V)
GND:连接到地
6. 连接图#

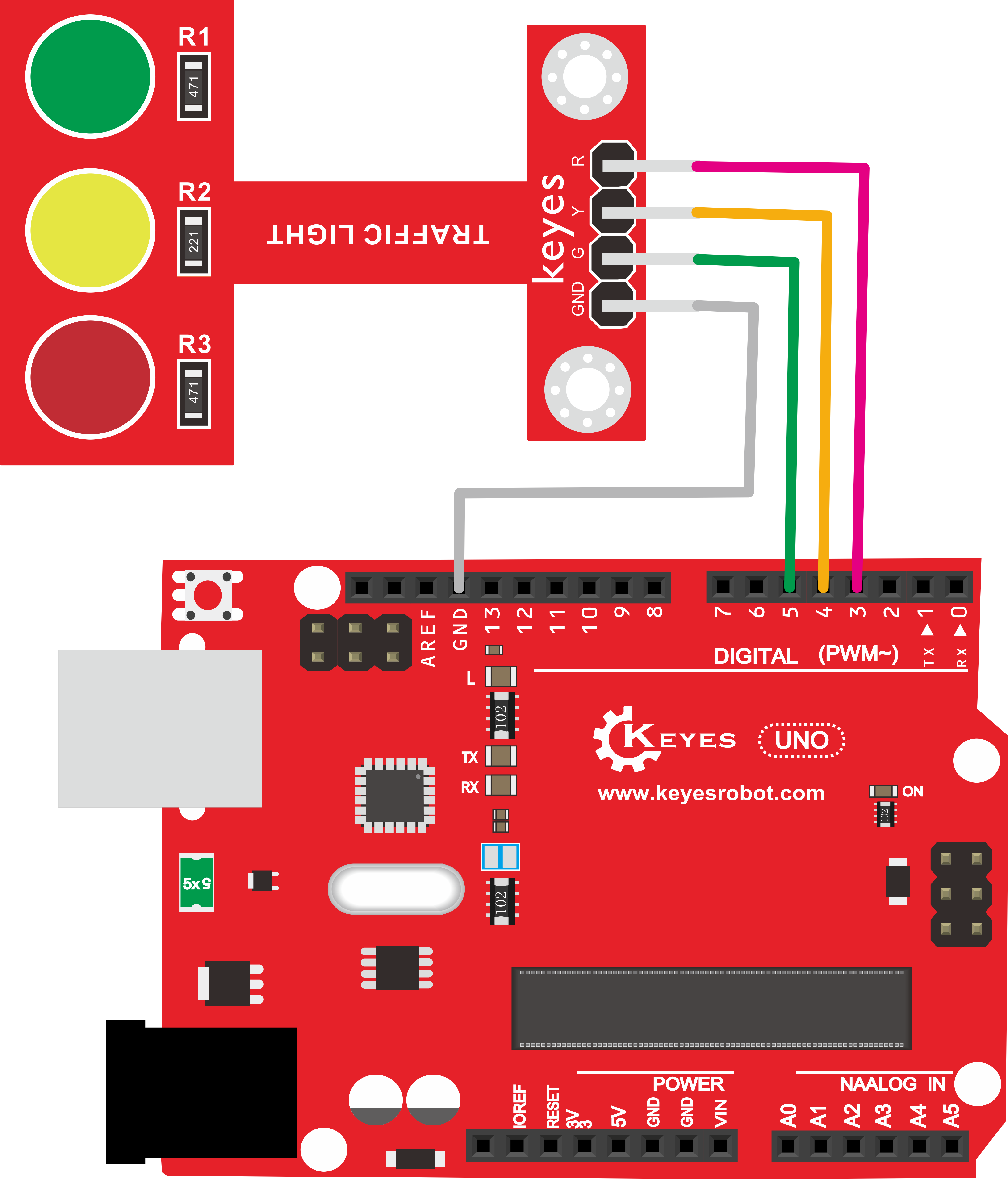

以下是 KEYES 10mm 红绿灯模块与 Arduino 的接线示意图:
flowchart LR
A["KEYES 10mm红绿灯模块"]
A -- 红灯 --> B["数字口 3"]
A -- 黄灯 --> C["数字口 4"]
A -- 绿灯 --> D["数字口 5"]
B -- VCC --> E["5V"]
C -- GND --> F["GND"]
D -- GND --> F
将红灯连接到 Arduino 的数字口 3;
将黄灯连接到 Arduino 的数字口 4;
将绿灯连接到 Arduino 的数字口 5;
将模块的 VCC 引脚连接到 Arduino 的 5V;
将模块的 GND 引脚连接到 Arduino 的 GND。
7. 示例代码#
以下是控制红绿灯模块的示例代码:
int redled = 3; // 定义红灯接口
int yellowled = 4; // 定义黄灯接口
int greenled = 5; // 定义绿灯接口
void setup() {
pinMode(redled, OUTPUT); // 设置为输出
pinMode(yellowled, OUTPUT); // 设置为输出
pinMode(greenled, OUTPUT); // 设置为输出
}
void loop() {
digitalWrite(greenled, HIGH); // 绿灯亮起
delay(5000); // 延迟5秒
digitalWrite(greenled, LOW); // 关闭绿灯
for (int i = 0; i < 3; i++) { // 黄灯闪烁3次
delay(500); // 延迟0.5秒
digitalWrite(yellowled, HIGH); // 打开黄灯
delay(500); // 延迟0.5秒
digitalWrite(yellowled, LOW); // 关闭黄灯
delay(500); // 延迟0.5秒
}
digitalWrite(redled, HIGH); // 打开红灯
delay(5000); // 延迟5秒
digitalWrite(redled, LOW); // 关闭红灯
}
8. 实验现象#
上传代码成功后,上电后,模块上的三个 LED 将自动模拟交通灯的运行:
绿灯亮起 5 秒;
黄灯闪烁 3 次;
红灯亮起 5 秒。
9. 注意事项#
电源输入:确保工作电压在 DC 3.3V - 5V 之间,避免过压损坏模块。
连接牢固:在插拔杜邦线时,确保连接牢固,避免接触不良。
LED 使用:LED 的正负极连接要正确,避免损坏 LED。
实验环境:保持实验环境干燥整洁,避免短路或静电损坏设备。
10. 参考链接#
开发辅助
如有更多疑问,请联系 Keyes 官方客服或加入相关创客社区交流。祝使用愉快!
