KE0077 Keyes 激光头模块教程#

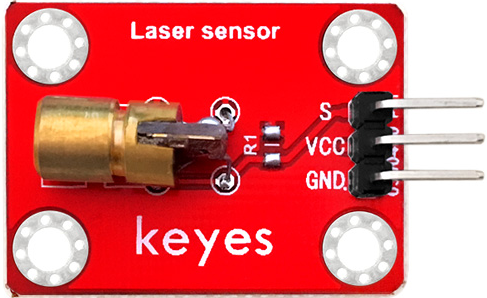

1. 模块介绍#

KE0077 Keyes 激光头模块是一款基于激光二极管的光源模块，能够发射高亮度的红色激光光束。模块采用环保红色 PCB 板，具有高亮度、低功耗和易于使用的特点，适用于激光定位、激光测距、激光通信等应用场景。

应用场景#

激光定位
激光测距
激光通信
激光指示器
光学实验

2. 模块特点#

高亮度：发射清晰的红色激光光束。
低功耗：适合电池供电设备。
易于使用：只需简单供电即可工作。
环保设计：采用红色环保 PCB 板，耐用且稳定。
小巧轻便：适合嵌入式应用。

3. 规格参数#

参数	值
工作电压	5V（DC）
工作电流	≤40mA
激光波长	650nm（红光）
激光功率	≤5mW
光束直径	6mm（10米处）
尺寸	20mm × 15mm × 3mm
重量	3g

4. 工作原理#

KE0077 激光头模块的核心是一个 650nm 的激光二极管，通过电流驱动发射红色激光光束。模块内置限流电阻，能够稳定激光二极管的工作电流，确保激光输出稳定。只需为模块提供 5V 电源即可正常工作。

5. 接口说明#

模块有 3 个主要引脚：

VCC：电源正极（5V）。
- 用于为模块供电。
GND：电源负极（接地）。
- 与 Arduino 或其他控制板的 GND 引脚连接。
S：控制信号输入。
- 接 Arduino 的数字输出引脚，用于控制激光的开关。

6. 连接图#

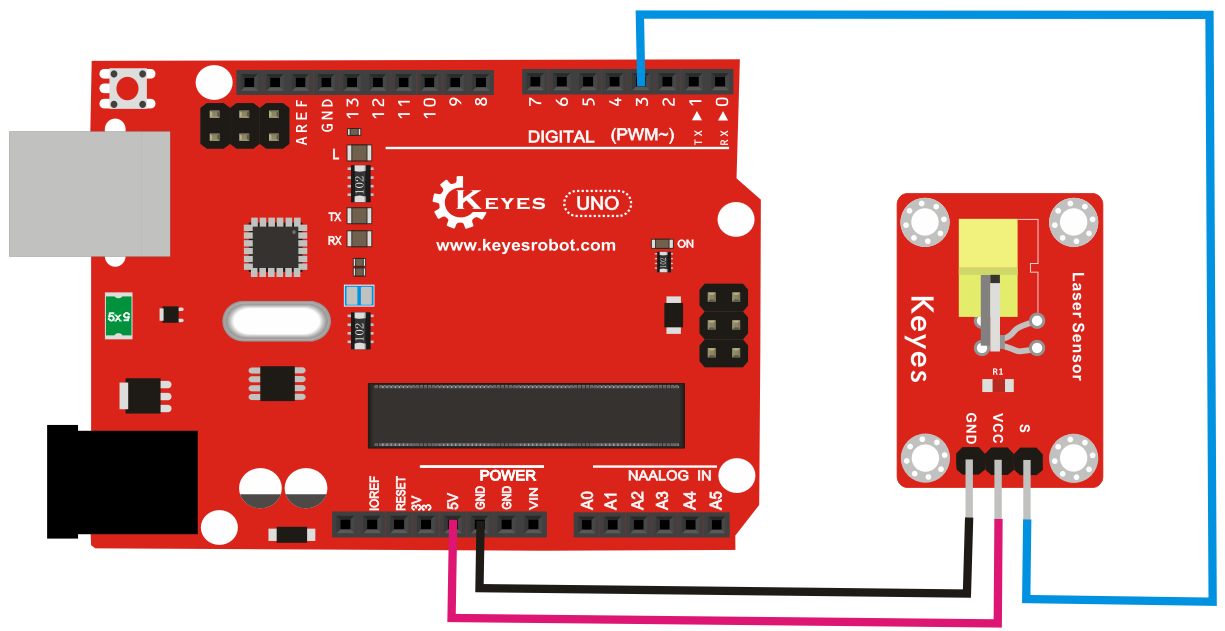

以下是 KE0077 模块与 Arduino UNO 的连接示意图：

模块引脚	Arduino 引脚
VCC	5V
GND	GND
S	D3

连接图如下：

7. 示例代码#

以下是用于测试 KE0077 模块的 Arduino 示例代码，通过控制信号引脚实现激光的开关。

代码示例#

const int laserPin = 3;  // 激光模块的控制引脚连接到 Arduino 的 D3

void setup() {
  pinMode(laserPin, OUTPUT);  // 设置激光引脚为输出模式
}

void loop() {
  digitalWrite(laserPin, HIGH);  // 打开激光
  delay(1000);                   // 激光保持打开 1 秒
  digitalWrite(laserPin, LOW);   // 关闭激光
  delay(1000);                   // 激光保持关闭 1 秒
}

8. 实验现象#

硬件连接：按照连接图连接模块与 Arduino UNO。
烧录代码：将代码上传到 Arduino UNO。
运行测试：
- 激光模块会以 1 秒的间隔打开和关闭。
- 激光头发射出清晰的红色激光光束。
- 可以通过调整代码中的 delay() 时间改变激光的开关频率。

9. 注意事项#

供电电压：模块仅支持 5V 电压，避免使用高于 5V 的电源，以免损坏模块。
激光安全：激光光束可能对眼睛造成伤害，避免直视激光或将激光对准人眼。
环境光干扰：在强光环境下，激光光束的可见性可能会降低。
散热问题：长时间连续使用时，注意模块的散热情况，避免过热。
控制信号：如果不需要控制激光开关，可以直接将 SIG 引脚接高电平（5V），激光会一直保持打开状态。

10. 参考链接#

激光安全标准
