KE0029 Keyes 3W LED模块详细教程#

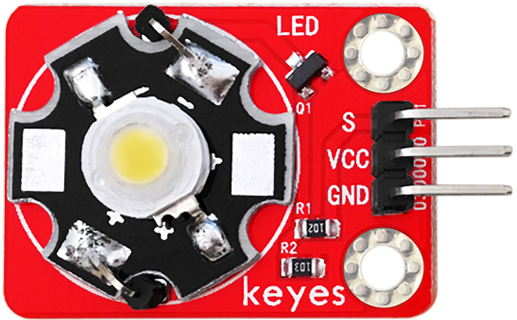

1. 介绍#

KE0029 Keyes 3W LED模块是一款高亮度的LED模块，适用于Arduino和其他微控制器开发板。该模块内置一个3W功率的LED灯珠，亮度高、功耗低，适合用于照明、指示灯、装饰灯等场景。

模块通过PWM信号控制亮度，也可以直接通过数字信号控制开关状态。

2. 特点#

高亮度：内置3W LED灯珠，亮度高，适合多种场景。
低功耗：功耗低，适合长时间使用。
兼容性强：支持Arduino、Raspberry Pi等多种开发板。
简单易用：通过数字信号或PWM信号即可控制。
环保设计：模块采用环保材料，安全可靠。

3. 规格参数#

工作电压：3.3V-5V
功率：3W
接口类型：3PIN接口（VCC、GND、S）
控制方式：数字信号或PWM信号
发光颜色：红色

4. 工作原理#

KE0029 3W LED模块通过控制信号引脚（S）来控制LED灯的亮灭或亮度：

数字信号控制：通过数字信号（HIGH/LOW）控制LED灯的开关状态。
PWM信号控制：通过PWM信号调节LED灯的亮度，PWM占空比越高，亮度越高。

5. 接口#

KE0029 3W LED模块提供3个引脚：

VCC：电源正极（3.3V或5V）
GND：电源负极
S：控制信号输入（数字信号或PWM信号）

6. 连接图#

将KE0029 3W LED模块与Arduino UNO开发板连接，具体接线如下：

模块引脚	Arduino 引脚
VCC	5V
GND	GND
S	D3

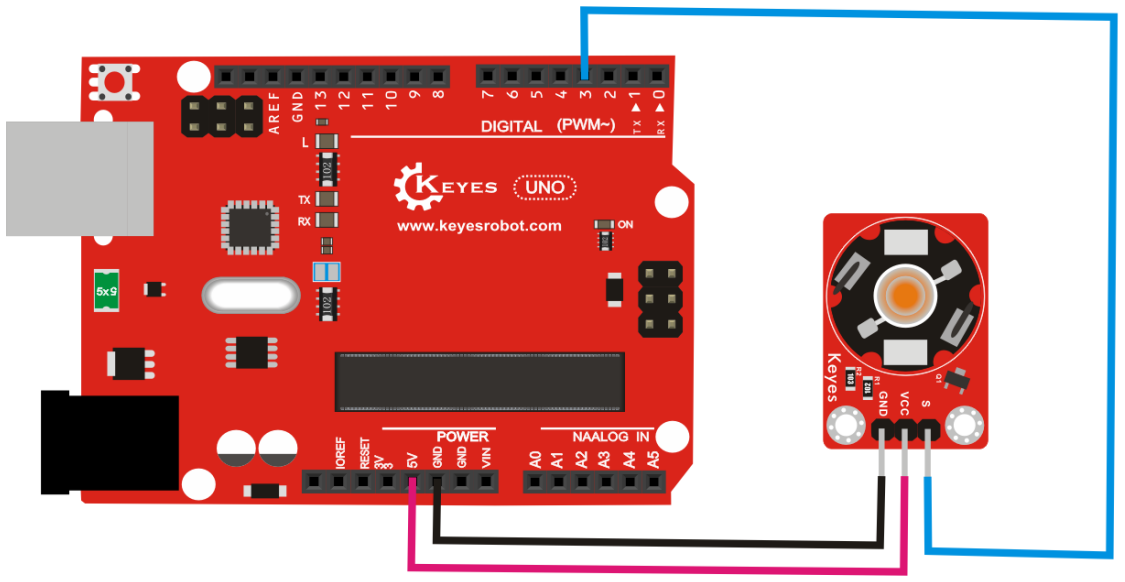

连接示意图：

7. 示例代码#

以下是两个示例代码：

数字信号控制LED开关
PWM信号控制LED亮度

示例1：数字信号控制LED开关#

const int ledPin = 3;  // S 引脚连接到数字引脚 D3

void setup() {
  pinMode(ledPin, OUTPUT);  // 设置 S 为输出
}

void loop() {
  digitalWrite(ledPin, HIGH);  // 打开LED
  delay(1000);                 // 延迟1秒
  digitalWrite(ledPin, LOW);   // 关闭LED
  delay(1000);                 // 延迟1秒
}

示例2：PWM信号控制LED亮度#

const int ledPin = 9;  // S 引脚连接到数字引脚 D3

void setup() {
  pinMode(ledPin, OUTPUT);  // 设置 S 为输出
}

void loop() {
  for (int brightness = 0; brightness <= 255; brightness++) {  // 逐渐变亮
    analogWrite(ledPin, brightness);  // 输出PWM信号
    delay(10);  // 延迟10毫秒
  }

  for (int brightness = 255; brightness >= 0; brightness--) {  // 逐渐变暗
    analogWrite(ledPin, brightness);  // 输出PWM信号
    delay(10);  // 延迟10毫秒
  }
}

8. 实验现象#

数字信号控制实验：
- 将KE0029 3W LED模块与Arduino UNO按连接图连接好。
- 上传示例1代码到Arduino开发板。
- LED灯会以1秒的间隔亮灭交替。
PWM信号控制实验：
- 将KE0029 3W LED模块与Arduino UNO按连接图连接好。
- 上传示例2代码到Arduino开发板。
- LED灯会逐渐变亮，然后逐渐变暗，循环往复。

9. 注意事项#

供电电压：确保模块的供电电压在3.3V-5V范围内，避免损坏模块。
散热问题：3W LED灯珠功率较高，长时间使用时可能会发热，建议在必要时添加散热措施。
信号控制：S引脚既可以接数字信号，也可以接PWM信号，根据需求选择控制方式。
避免短路：在连接模块时，确保接线正确，避免短路或反接。
