KE0067 Keyes SHT10 温湿度传感器模块详细教程#

1. 介绍#

KE0067 Keyes SHT10 温湿度传感器模块是一款基于 Sensirion SHT10 数字温湿度传感器的模块，专为 Arduino 等开发板设计。它能够检测环境的温度和湿度，并通过数字信号输出数据。模块采用红色环保 PCB 板，设计简单，易于使用，适用于环境监测、智能家居等场景。

2. 特点#

高精度检测：能够检测环境温度和湿度，精度高。
数字信号输出：通过 I2C 类似的双线串行通信协议输出温湿度数据。
高兼容性：兼容 Arduino、树莓派等开发板。
环保设计：采用红色环保 PCB 板，耐用且稳定。
易于固定：模块自带两个定位孔，方便安装。

3. 规格参数#

参数	值
工作电压	3.3V ～ 5V（DC）
工作电流	0.5mA（最大）
温度检测范围	-40℃ ～ +123.8℃
湿度检测范围	0% ～ 100% RH
温度精度	±0.5℃
湿度精度	±4.5% RH
输出信号	数字信号（双线串行通信协议）
工作周期	2 秒
重量	5g

4. 工作原理#

SHT10 是一款数字温湿度传感器，内部包含一个电容式湿度传感器和一个带有 ADC 的温度传感器。传感器通过双线串行通信协议输出温湿度数据，数据格式为数字信号，主控板通过时钟和数据引脚与传感器通信。

5. 接口说明#

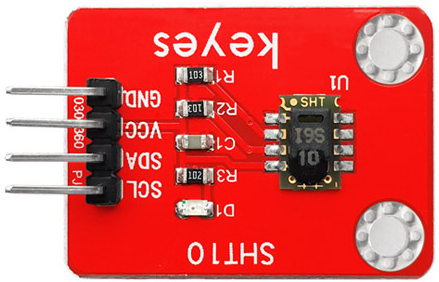

模块有4个引脚：

VCC：电源正极（3.3V ～ 5V）。
GND：电源负极（接地）。
SCL：数据引脚（与主控板通信）。
SDA：时钟引脚（与主控板通信）。

6. 连接图#

以下是 KE0067 模块与 Arduino UNO 的连接示意图：

KE0067模块引脚	Arduino引脚
VCC	5V
GND	GND
SCL	D10
SDA	D11

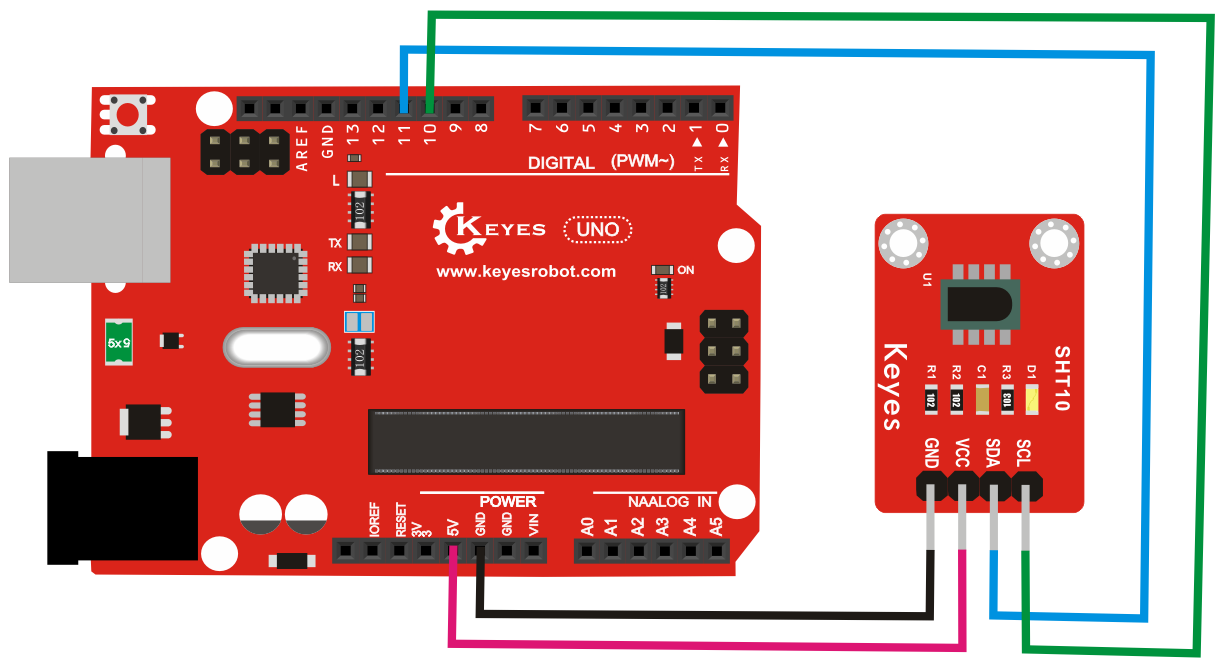

连接图如下：

7. 示例代码#

以下是用于测试 KE0067 模块的 Arduino 示例代码，需安装 SHT1x库。

安装库#

下载库文件：SHT1x
打开Arduino IDE，选择“项目”，选择“导入库”，再选择“添加.ZIP库”。

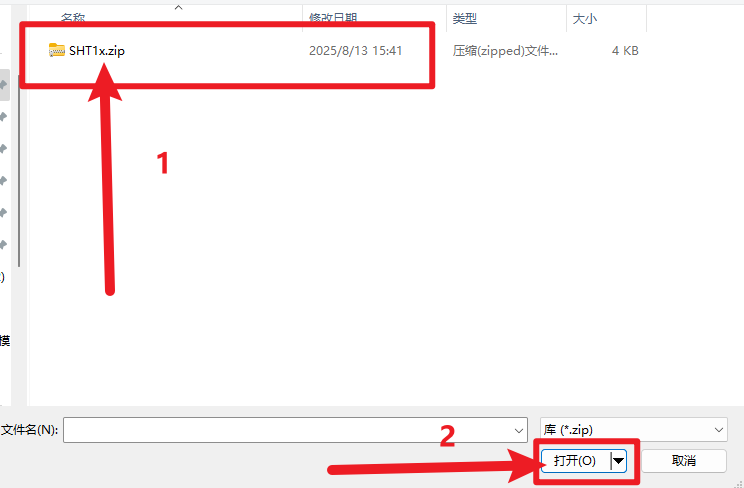

找到下载资料的存放位置，打开文件夹找到库文件，选择要导入的库，点击“打开”。
安装成功界面。

代码#

#include <SHT1x.h>

// 定义引脚
#define dataPin 10 // 数据引脚连接到 D10
#define clockPin 11 // 时钟引脚连接到 D11

// 初始化 SHT1x 传感器
SHT1x sht1x(dataPin, clockPin);

void setup() {
  Serial.begin(9600); // 设置串口波特率为9600
  Serial.println("SHT10 Temperature and Humidity Sensor Test");
}

void loop() {
  // 读取温湿度数据
  float temperature = sht1x.readTemperatureC(); // 读取温度（摄氏度）
  float humidity = sht1x.readHumidity();        // 读取湿度

  // 检查是否读取失败
  if (isnan(temperature) || isnan(humidity)) {
    Serial.println("Failed to read from SHT10 sensor!");
    return;
  }

  // 打印温湿度数据
  Serial.print("Temperature: ");
  Serial.print(temperature);
  Serial.println(" *C");

  Serial.print("Humidity: ");
  Serial.print(humidity);
  Serial.println(" %");

  delay(2000); // 每2秒读取一次
}

8. 实验现象#

测试步骤：
- 按照连接图接线，将模块连接到 Arduino。
- 将代码烧录到 Arduino 开发板中。
- 上电后，打开 Arduino IDE 的串口监视器，设置波特率为 9600。

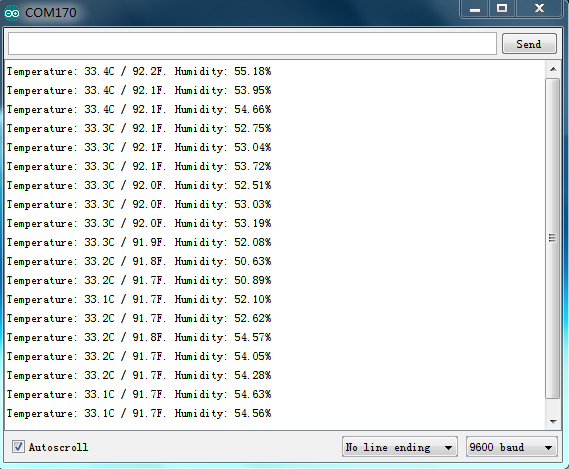

- 观察串口监视器中显示的温湿度数据。
实验现象：
- 模块会每隔 2 秒输出一次当前环境的温度和湿度数据。
- 当环境温度或湿度变化时，串口监视器中的数据会随之变化。

9. 注意事项#

电压范围：确保模块工作在 3.3V ～ 5V 电压范围内，避免损坏模块。
工作周期：SHT10 每次测量需要 2 秒，避免频繁读取数据。
环境干扰：避免在高湿度或强风环境中使用，以免影响检测效果。
固定模块：通过模块上的定位孔将其固定在稳定的位置，避免震动影响测量结果。
数据校验：SHT10 内置 CRC 校验机制，确保数据传输的可靠性。

10. 应用场景#

环境监测：用于检测室内外温湿度。
智能家居：用于制作温湿度监测设备。
农业监控：用于监测温室或农田的温湿度。
工业控制：用于监测工业环境的温湿度。
教育实验：用于学习温湿度传感器的工作原理和应用。

11. 参考链接#

以下是一些有助于开发的参考链接：

SHT10传感器数据手册
