Keyes YX5200-24SS MP3模块 套件

Keyes YX5200-24SS MP3模块 套件#

1

1.产品描述#

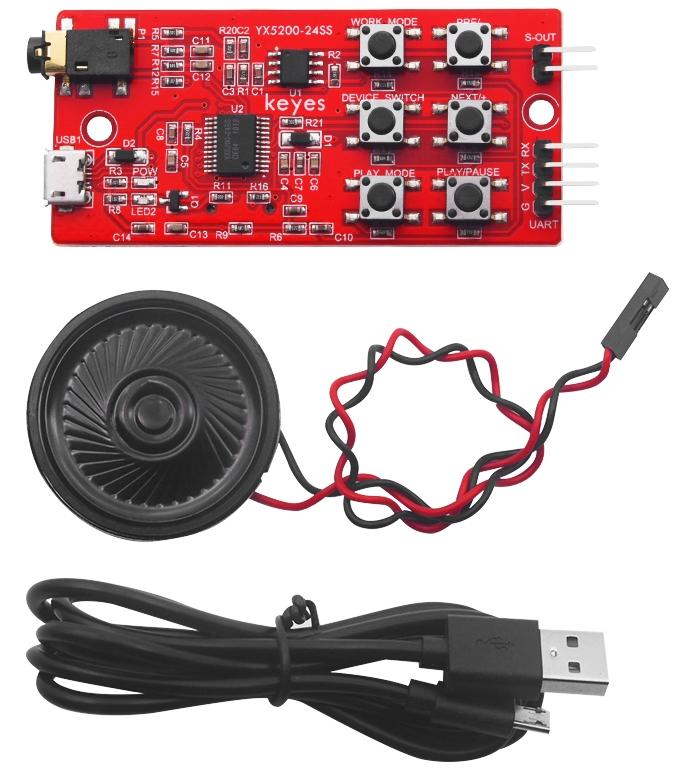

在生活中，我们经常利用MP3听音乐。那我们能不能用电路板自己做一个MP3呢？能的，为此我们特别提供这个MP3模块套件。套件主要包含1个keyes YX5200-24SS MP3模块、1个直径4CM 8欧 0.5瓦 小喇叭和1根长为1米的Micro USB线。

其中keyes YX5200-24SS MP3模块是一款作为学习用途的音乐模块。它的核心是YX5200-24SS语音芯片，完美集成了MP3、WAV、WMA的音乐格式，支持TF卡驱动，它具有使用方便，稳定可靠的特点。模块主要功能主要有以下几点：

A.自带TF卡卡槽，我们可以直接读取和播放卡中音乐。

B.自带1个串口通信接口（UART），我们可以通过串口通信，控制音乐播放。

C.自带micro USB接口（USB1），读取TF卡内容以及下载音乐。

D.自带耳机接口（P1），方便接入耳机听音乐。

E.集成音频放大芯片和自带喇叭接口（S-OUT），可以直接外接喇叭播放。音频放大倍数为8倍。接入喇叭的功率要够大，上电播放初始声音默认为最大，播放之前请先调小声音，喇叭电阻为8欧时，最大输出功率为1.2W。

F.外置了六个常用按键，方便控制和验证指令。

使用时，我们需要自己购买一张TF卡，然后安装在keyes YX5200-24SS MP3模块上。然后利用USB线连接在电脑上，利用模块上按键选择到U盘模式，上传对应音乐。上传好音乐后，通过按下模块上其他按键播放音乐。播放音乐时，我们可以选择利用我们自带喇叭播放，也可以在模块上耳机接口接上自带耳机播放。

2.规格参数#

keyes YX5200-24SS MP3模块参数

工作电压：DC 5V

工作电流：最大1A

最大功耗：5W

工作温度：10~40℃

音频放大倍数：8倍

支持TF卡：最大32G

尺寸：33mm × 77mm × 9mm

重量：11.2g

3.按键功能说明#

按键

短按

长按

备注

WORK_MODE

播放模式

全部循环

PRE/-

上一曲

音量减

NEXT/+

下一曲

音量加

DEVICE_SWITCH

播放设备切换

U/TF/SPI/睡眠

PLAY_MODE

工作模式

切换打断/不可打断

PLAY/PAUSE

播放/暂停

4.控制指令合集#

控制指令

功能

发送的指令

备注

[下一首]

7E FF 06 01 00 00 00 FE FA EF

[上一首]

7E FF 06 02 00 00 00 FE F9 EF

[指定曲目]

7E FF 06 03 00 00 01 FE F7 EF

指定第一首播放

7E FF 06 03 00 00 02 FE F6 EF

指定第二首

7E FF 06 03 00 00 0A FE EE EF

指定第10首

音量加

7E FF 06 04 00 00 00 FE F7 EF

音量减

7E FF 06 05 00 00 00 FE F6 EF

[指定音量]

7E FF 06 06 00 00 1E FE D7 EF

指定音量为30级

[指定 EQ]

7E FF 06 07 00 00 01 FE F3 EF

保留

[循环播放曲目]

7E FF 06 08 00 00 01 FE F2 EF

循环播放第一首

7E FF 06 08 00 00 02 FE F1 EF

循环播放第二首

7E FF 06 08 00 00 0A FE E9 EF

循环播放第十首

[指定播放设备]

7E FF 06 09 00 00 01 FE F1 EF

指定播放 UDISK

7E FF 06 09 00 00 02 FE F0 EF

指定播放 TF

7E FF 06 09 00 00 03 FE EF EF

指定播放设备-PC(下载模式)

7E FF 06 09 00 00 04 FE EE EF

指定播放 FLASH

7E FF 06 09 00 00 05 FE ED EF

指定播放设备-SLEEP

[进入睡眠模式]

7E FF 06 0A 00 00 00 FE F1 EF

[唤醒睡眠]

7E FF 06 0B 00 00 00 FE F0 EF

[模块复位]

7E FF 06 0C 00 00 00 FE EF EF

[播放]

7E FF 06 0D 00 00 00 FE EE EF

[暂停]

7E FF 06 0E 00 00 00 FE ED EF

[指定文件夹文件名]

7E FF 06 0F 00 01 01 FE EA EF

“01"的文件夹， 曲目为"001”

7E FF 06 0F 00 01 02 FE E9 EF

“01"的文件夹， 曲目为"002”

停止播放

7E FF 06 16 00 00 00 FE E5 EF

停止软件解码

指定文件夹循环播放

7E FF 06 17 00 00 01 FE E3 EF

指定01文件夹循环播放

7E FF 06 17 00 00 02 FE E2 EF

指定02文件夹循环播放

单曲循环播放

7E FF 06 19 00 00 00 FE E2 EF

单曲循环播放开启

7E FF 06 19 00 00 01 FE E1 EF

单曲循环播放关闭

带音量播放

7E FF 06 22 00 1E 01 FE BA EF

30级音量播放第1曲

7E FF 06 22 00 0F 01 FE C9 EF

15级音量播放第1曲

7E FF 06 22 00 0F 02 FE C8 EF

15级音量播放第2曲

设置 DAC

7E FF 06 1A 00 00 00 FE E1 EF

开 DAC

7E FF 06 1A 00 00 01 FE E0 EF

关 DAC[高阻]

组合播放

7E FF 09 21 01 02 02 03 01 04 EF

播放[1,2][2,3][1,4] 括号第一个数字为文件夹名，后一个数字为歌曲名

7E FF 15 21 01 02 02 03 01 04 01 03 01 04 01 05 02 08 03 04 03 01 FE 9A EF

带校验 [1,2][2,3][1,4][1,3][1,4][1,5][1,8][3,4][3,1]

7E FF 15 21 01 02 02 03 01 04 01 03 01 04 01 05 02 08 03 04 03 01 EF

[1,2][2,3][1,4][1,3][1,4][1,5][1,8][3,4][3,1]

停止播放广告

7E FF 06 15 00 00 00 FE E6 EF

停止当广告，回到背景音乐继续播

停止播放

7E FF 06 16 00 00 00 FE E5 EF

停止软件解码

插播广告

7E FF 06 13 00 00 01 FE E7 EF

“ADVERT"文件夹， 曲目为"0001”

7E FF 06 13 00 00 02 FE E6 EF

“ADVERT"文件夹， 曲目为"0002”

7E FF 06 13 00 00 FF FD E9 EF

“ADVERT"文件夹， 曲目为"0255”

7E FF 06 13 00 07 CF FE 12 EF

“ADVERT"文件夹， 曲目为"1999”

7E FF 06 13 00 0B B8 FE 25 EF

“ADVERT"文件夹， 曲目为"3000”

插播广告-多文件夹

7E FF 06 25 00 01 01 FE D4 EF

“ADVERT1"的文件夹， 曲目为"001”

7E FF 06 25 00 01 02 FE D3 EF

“ADVERT1"的文件夹， 曲目为"002”

7E FF 06 25 00 02 01 FE D3 EF

“ADVERT2"的文件夹， 曲目为"001”

随机播放

7E FF 06 18 00 00 00 FE E3 EF

整个设备的随机播放

查询指令

[查询音量]

7E FF 06 43 00 00 00 FE B8 EF

[查询当前 EQ]

7E FF 06 44 00 00 00 FE B7 EF

保留此功能

U 盘总文件数

7E FF 06 47 00 00 00 FE B4 EF

当前设备的总文件数

TF 总文件数

7E FF 06 48 00 00 00 FE B3 EF

FLASH 总文件数

7E FF 06 49 00 00 00 FE B2 EF

U 盘当前曲目

7E FF 06 4B 00 00 00 FE B0 EF

当前播放的曲目

TF 当前曲目

7E FF 06 4C 00 00 00 FE AF EF

FLASH 当前曲目

7E FF 06 4D 00 00 00 FE AE EF

指定文件夹曲目总数查询

7E FF 06 4E 00 00 01 FE AC EF

查询当前设备总文件夹数

7E FF 06 4F 00 00 00 FE AC EF

支持 TF 卡和 U 盘、FLASH

返回信息

U 盘插入

7E FF 06 3A 00 00 01 xx xx EF

TF 插入

7E FF 06 3A 00 00 02 xx xx EF

PC 插入

7E FF 06 3A 00 00 04 xx xx EF

U 盘拔出

7E FF 06 3B 00 00 01 xx xx EF

TF 拔出

7E FF 06 3B 00 00 02 xx xx EF

PC 拔出

7E FF 06 3B 00 00 04 xx xx EF

U 盘播放完第1曲

7E FF 06 3C 00 00 01 xx xx EF

U 盘播放第1曲完毕

U 盘播放完第2曲

7E FF 06 3C 00 00 02 xx xx EF

U 盘播放第2曲完毕

TF 卡播放完第1曲

7E FF 06 3D 00 00 01 xx xx EF

TF 卡播放第1曲完毕

TF 卡播放完第2曲

7E FF 06 3D 00 00 02 xx xx EF

TF 卡播放第2曲完毕

FLASH 播放完第1曲

7E FF 06 3E 00 01 01 xx xx EF

FOLDER1的第1曲播放完

FLASH 播放完第2曲

7E FF 06 3E 00 02 02 xx xx EF

FOLDER2的第2曲播放完

U 盘 – 在线

7E FF 06 3F 00 00 01 xx xx EF

各设备之间是或的关系

TF – 在线

7E FF 06 3F 00 00 02 xx xx EF

PC – 在线

7E FF 06 3F 00 00 04 xx xx EF

FLASH – 在线

7E FF 06 3F 00 00 08 xx xx EF

U 盘、TF – 在线

7E FF 06 3F 00 00 03 xx xx EF

TF 卡和 FLASH 在线

7E FF 06 3F 00 00 0A xx xx EF

TF和PC在线

7E FF 06 3F 00 00 06 FE B6 EF

U 盘、 TF 卡、 PC、 FLASH 均在线

7E FF 06 3F 00 00 1F xx xx EF

U 盘播放完第1曲

7E FF 06 3C 00 00 01 xx xx EF

U 盘播放第1曲完毕

U 盘播放完第2曲

7E FF 06 3C 00 00 02 xx xx EF

U 盘播放第2曲完毕

TF 卡播放完第1曲

7E FF 06 3D 00 00 01 xx xx EF

TF 卡播放第1曲完毕

TF 卡播放完第2曲

7E FF 06 3D 00 00 02 xx xx EF

TF 卡播放第2曲完毕

FLASH 播放完第1曲

7E FF 06 3E 00 01 01 xx xx EF

FOLDER1的第1曲播放完

FLASH 播放完第2曲

7E FF 06 3E 00 02 02 xx xx EF

FOLDER2的第2曲播放完

错误信息

返回忙

7E FF 06 40 00 00 01 xx xx EF

模块在文件系统初始化时

当前是睡眠模式

7E FF 06 40 00 00 02 xx xx EF

睡眠模式只支持指定设备

串口接收错误

7E FF 06 40 00 00 03 xx xx EF

串口一帧数据没接收完毕

校验出错

7E FF 06 40 00 00 04 xx xx EF

和校验出错

指定文件超范围

7E FF 06 40 00 00 05 xx xx EF

文件的指定超过设定的范围

未找到指定文件

7E FF 06 40 00 00 06 xx xx EF

指定为文件没有被找到

插播错误

7E FF 06 40 00 00 07 xx xx EF

插播只允许在播放的状态下进行

播放 TF 卡错误

7E FF 06 40 00 00 08 xx xx EF

TF 卡读取失败或者 TF 卡被拔出

FLASH 初始化出错

7E FF 06 40 00 00 09 xx xx EF

FLASH 里面的文件系统信息错误

进入睡眠

7E FF 06 40 00 00 0A xx xx EF

进入 SLEPP 模式提醒

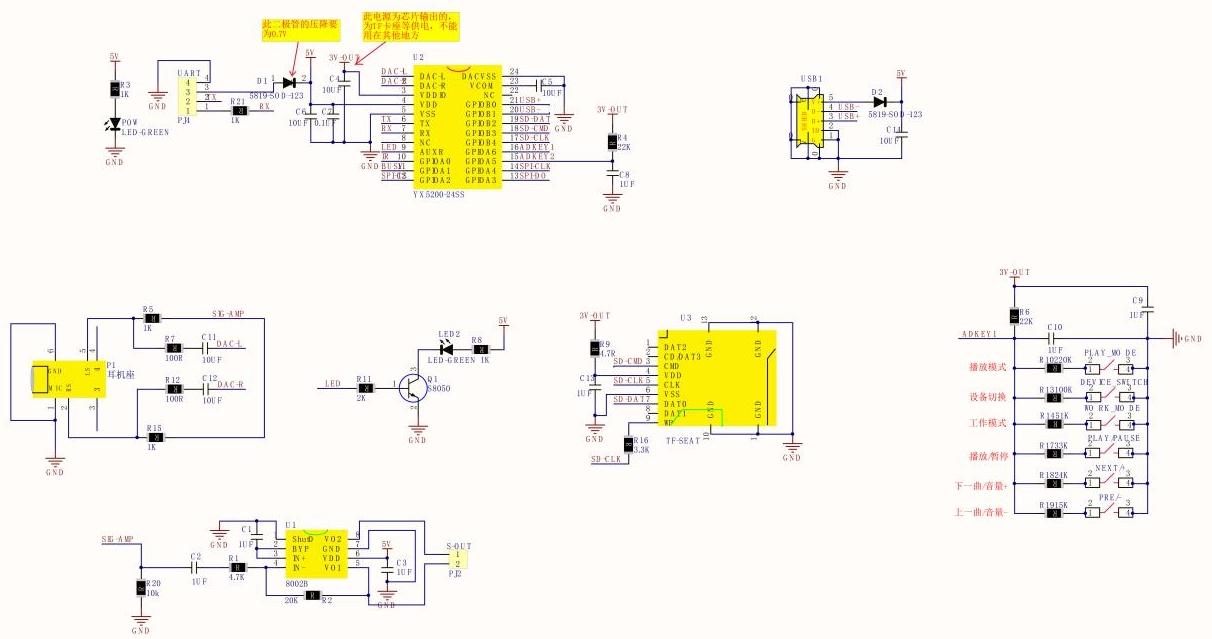

5.原理图#

3

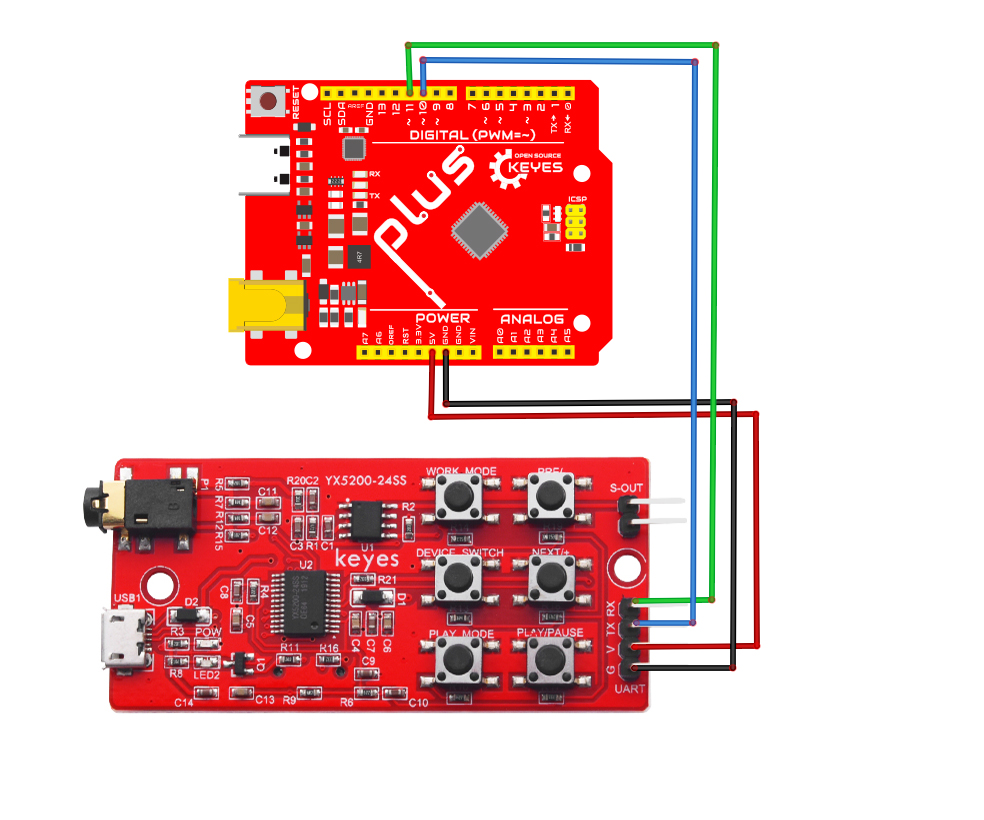

6.接线示意图（通过主板串口发送指令）#

2

MP3模块

Arduino引脚

RX

11

TX

10

V

5V

G

GND

7.测试代码#

#include <SoftwareSerial.h>

SoftwareSerial mySerial(10, 11); // RX, TX

void setup() {
  mySerial.begin(9600); // 设置串口波特率
  Serial.begin(9600);
}

void loop() {
  // 播放第一首曲目
  mySerial.write(0x7E); // 起始符
  mySerial.write(0xFF); // 版本号
  mySerial.write(0x06); // 数据长度
  mySerial.write(0x03); // 指令：播放指定曲目
  mySerial.write((uint8_t)0x00); // 保留
  mySerial.write((uint8_t)0x00);
  mySerial.write(0x01); // 曲目编号
  mySerial.write(0xFE); // 校验位
  mySerial.write(0xF7); // 结束符
  mySerial.write(0xEF); // 结束符

  delay(3000); // 播放3秒

  // 暂停播放
  mySerial.write(0x7E);
  mySerial.write(0xFF);
  mySerial.write(0x06);
  mySerial.write(0x0E); // 指令：暂停
  mySerial.write((uint8_t)0x00); // 反馈
  mySerial.write((uint8_t)0x00); //参数
  mySerial.write((uint8_t)0x00);
  mySerial.write(0xFE);
  mySerial.write(0xED);
  mySerial.write(0xEF);

  delay(2000); // 暂停2秒

  // 播放下一首曲目
  mySerial.write(0x7E);
  mySerial.write(0xFF);
  mySerial.write(0x06);
  mySerial.write(0x01); // 指令：下一首
  mySerial.write((uint8_t)0x00); // 反馈
  mySerial.write((uint8_t)0x00);
  mySerial.write((uint8_t)0x00);
  mySerial.write(0xFE);
  mySerial.write(0xFA);
  mySerial.write(0xEF);

  delay(3000); // 播放3秒
}

结果：喇叭播放完第一，第二首音频后，重新循环第一首，播放音频的时间长短可以通过改变发送指令后的延时改变
