KE0108 Keyes PCF8563 时钟模块使用教程#

1. 模块介绍#

PCF8563 是一款广受欢迎的 RTC（Real Time Clock）芯片，采用 I2C 接口，内置计时寄存器，可提供年、月、日、星期、时、分、秒等时间信息，并具有闹钟和定时功能。由于其功耗很低，可搭配纽扣电池或超级电容持续计时。Keyes 将该芯片封装在小巧 PCB 上，并提供必要电路，方便与 Arduino 等主控板对接使用。

2. 功能与特点#

低功耗：在备用电池供电时，可长期保持走时；
I2C 接口：只需 SDA、SCL 同步传输时间数据；
实时时间：提供从秒到年的完整计时信息，带闰年计算；
报警与定时：部分寄存器支持闹钟、秒中断或分钟定时中断；
备份电池：板载纽扣电池接口（或其它备份电源接口）保证掉电不丢失时间信息。

3. 规格参数#

主芯片：NXP PCF8563
供电电压：一般 2.0～5.5V（模块多支持 3.3V 或 5V 供电）
接口方式：I2C 总线（地址通常 0x51，可能因版本而异）
时间精度：晶振、温度和电路环境等会造成误差，一般可达数秒/天内；可通过定期软件校正提高精度
工作温度：-40℃～+85℃（具体参考官方数据）
模块外形：Keyes 红色环保小板，约 25mm × 25mm × 10mm（具体以实物为准）

4. 工作原理#

内部振荡：PCF8563 模块使用外接 32.768 kHz 晶振作为时钟源，芯片内部计时并保存在寄存器中。
I2C 通信：通过 SDA、SCL，与 Arduino 等主控通讯，读写时间数据寄存器，实现设置与读取当前时间。
备份电源：在断电（主供电断开）时，纽扣电池或备用电路仍向芯片供电，保证时间继续计数。
闹钟/定时：可配置芯片的闹钟寄存器，当时间匹配设定值时产生中断，也可建立周期性提醒功能。

5. 接口定义#

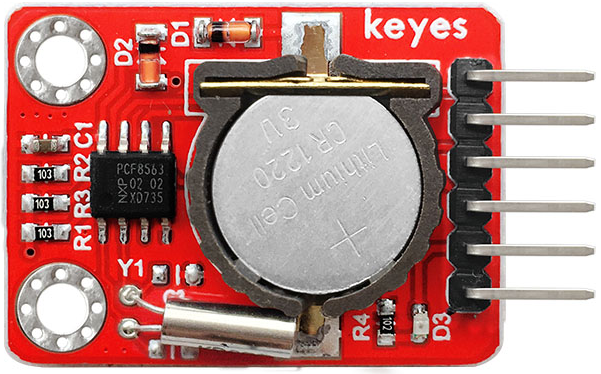

![KE0108 PCF8563时钟 (5)](media/KE0108 PCF8563时钟 (5).jpg)

以下为常见 Keyes PCF8563 模块的引脚说明：

引脚	功能	说明
VCC	电源输入	一般可接 Arduino 3.3V 或 5V
GND	电源地	与控制器 GND 公共地
SDA	I2C 数据线	接 Arduino A4 (UNO), SDA (其他板)
SCL	I2C 时钟线	接 Arduino A5 (UNO), SCL (其他板)
SQW/INT	输出方波/闹钟中断	可选接 Arduino GPIO，用于中断或方波

不同 Arduino 版本 I2C 引脚分布可能不同，如 Arduino UNO 为 A4(A5)，MEGA 为 20(21)，请查阅官方引脚资料。

6. 连接图#

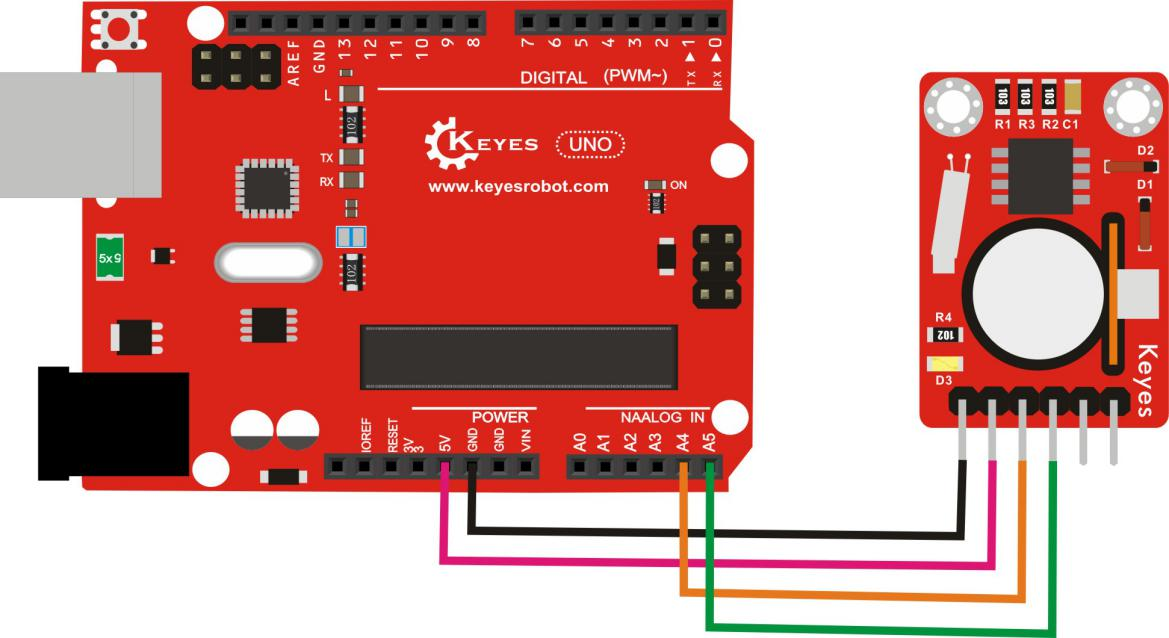

以 Arduino UNO 为例，连接如下：

若要使用闹钟或定时中断，可设置 PCF8563 芯片相应寄存器，当匹配条件触发时在 SQW/INT 引脚输出低电平供检测。

7. 示例代码#

安装RTClib库

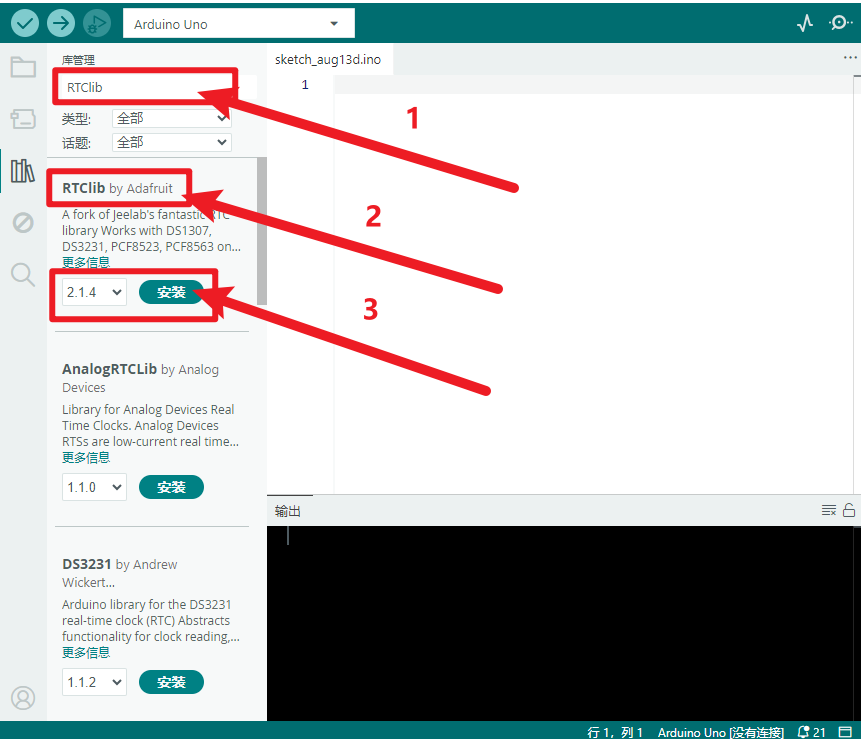

打开Arduino IDE，点击“项目”，选择“管理库”。
方框输入“RTClib”，选择“RTClib”，点击“安装”。

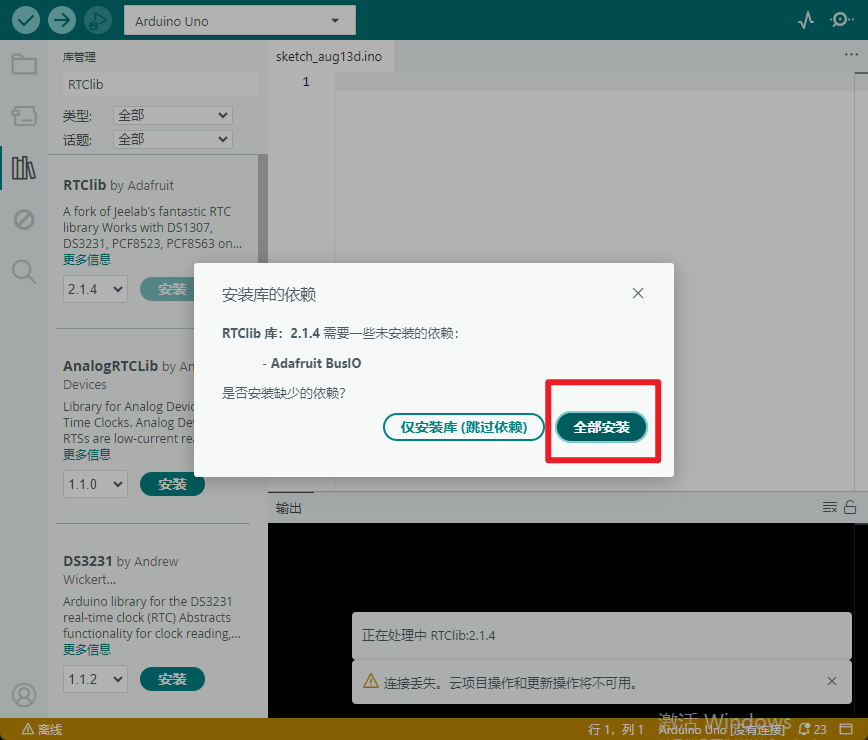

如果出现以下界面，选择“全部安装”。
安装成功界面。

#include <Wire.h>
#include "RTClib.h"  // 若不支持PCF8563，可搜索并安装第三方库，如 PCF8563 Library

RTC_PCF8563 rtc; // 声明 PCF8563 实例

void setup() {
  Serial.begin(9600);
  Wire.begin();

  // 初始化时钟
  if (! rtc.begin()) {
    Serial.println("无法检测到 PCF8563，请检查硬件连接!");
    while (1);
  }

  // 若要设置当前时间，可执行以下操作 (示例：2025-3-12 10:30:00)
  // rtc.adjust(DateTime(2025, 3, 12, 10, 30, 0));
}

void loop() {
  // 读取当前时间
  DateTime now = rtc.now();

  Serial.print(now.year(), DEC);
  Serial.print('/');
  Serial.print(now.month(), DEC);
  Serial.print('/');
  Serial.print(now.day(), DEC);
  Serial.print(' ');
  Serial.print(now.hour(), DEC);
  Serial.print(':');
  Serial.print(now.minute(), DEC);
  Serial.print(':');
  Serial.print(now.second(), DEC);
  Serial.println();

  delay(1000);
}

如果安装RTClib库，上传代码后报错(代码上传成功不用安装)，请按如下安装Wire库

下载库文件：Wire
打开Arduino IDE，选择“项目”，选择“导入库”，再选择“添加.ZIP库”。
找到下载资料的存放位置，打开文件夹找到库文件，选择要导入的库，点击“打开”。
安装成功界面。

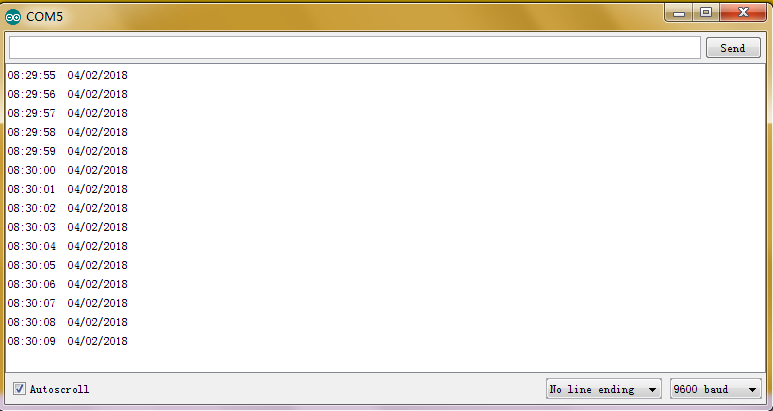

8. 实验现象#

时间连贯稳定：上电后，查询时间应持续递增，不会跳动或停止。
断电保持：即使Arduino断电，在备用电池供电下，重新上电后时间仍能正确往下走。
闹钟/中断（可选）：若配置了闹钟寄存器，当时间到达预定点或周期时，SQW/INT 引脚拉低，可触发 Arduino 执行相应任务。

9. 注意事项#

供电选择：若使用 5V，需要确认模块自带的电平转换或说明支持 5V，否则建议使用 3.3V；
时钟漂移：受晶振及环境温度等影响会产生误差，建议在长期使用时定期（如每周）对 RTC 进行软件校准；
I2C 地址：PCF8563 默认地址一般为 0x51，也可能有模块通过焊接跳线调整；
纽扣电池安装：注意正负极朝向，且避免短路；长期未使用时建议取下电池以防过度放电；
时间进制：有些库默认 24 小时制，也有可能是 12 小时制，需要查看库源码或配置函数。
