KE0031 Keyes 贴片RGB模块详细教程#

1. 介绍#

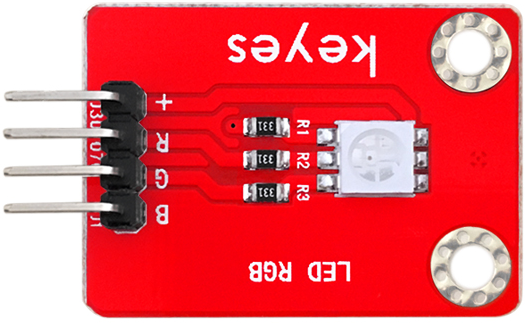

KE0031 Keyes 贴片RGB模块是一款基于贴片式RGB LED灯珠的模块，适用于Arduino和其他微控制器开发板。该模块通过控制红色、绿色和蓝色三种颜色的亮度，可以实现多种颜色的混合显示，广泛应用于装饰灯、状态指示灯和多彩显示等场景。

2. 特点#

多彩显示：支持红、绿、蓝三基色的混合，能够显示多种颜色。
PWM控制：通过PWM信号调节亮度，实现颜色渐变和动态效果。
兼容性强：支持Arduino、Raspberry Pi等多种开发板。
环保设计：模块采用环保材料，安全可靠。
小巧轻便：贴片式设计，便于集成到各种项目中。

3. 规格参数#

工作电压：3.3V-5V
输出信号：PWM信号
接口类型：4PIN接口（VCC、R、G、B）
发光颜色：红色、绿色、蓝色及其混合颜色

4. 工作原理#

KE0031 贴片RGB模块通过控制红色（R）、绿色（G）和蓝色（B）三基色的亮度来实现颜色的混合显示：

单色显示：通过控制单个颜色引脚的高低电平点亮对应颜色。
混合显示：通过PWM信号调节多个颜色引脚的亮度，实现颜色混合。
颜色渐变：通过动态改变PWM信号的占空比，实现颜色的渐变效果。

5. 接口#

KE0031 贴片RGB模块提供 4 个引脚：

VCC：电源正极（3.3V 或 5V）
R：红色控制信号输入（PWM信号）
G：绿色控制信号输入（PWM信号）
B：蓝色控制信号输入（PWM信号）

6. 连接图#

将KE0031 贴片RGB模块与Arduino UNO开发板连接，具体接线如下：

模块引脚	Arduino 引脚
VCC	5V
R	D6
G	D5
B	D3

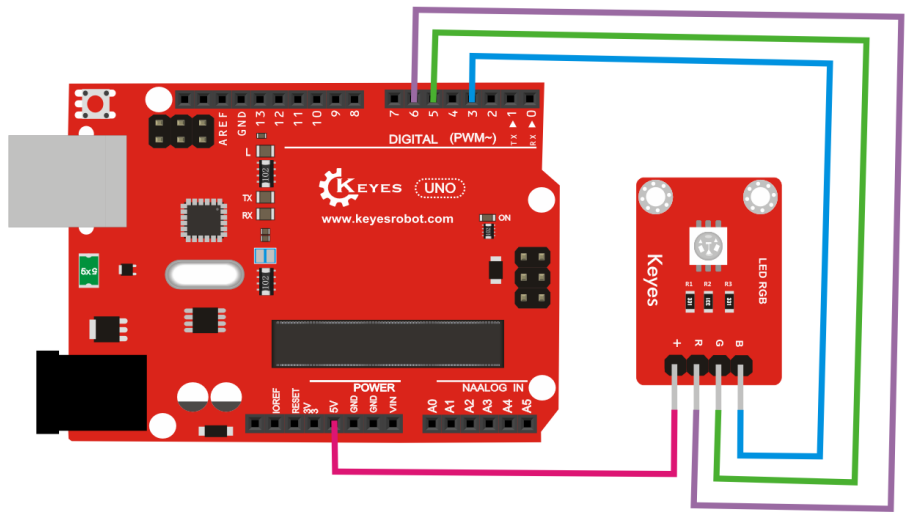

连接示意图：

7. 示例代码#

以下是两个示例代码：

单色显示和混合颜色控制
颜色渐变效果

示例1：单色显示和混合颜色控制#

const int redPin = 6;   // R 引脚连接到数字引脚 D6
const int greenPin = 5; // G 引脚连接到数字引脚 D5
const int bluePin = 3;  // B 引脚连接到数字引脚 D3

void setup() {
  pinMode(redPin, OUTPUT);   // 设置 R 为输出
  pinMode(greenPin, OUTPUT); // 设置 G 为输出
  pinMode(bluePin, OUTPUT);  // 设置 B 为输出
}

void loop() {
  // 红色显示
  analogWrite(redPin, 255);  // 红色全亮
  analogWrite(greenPin, 0);  // 绿色关闭
  analogWrite(bluePin, 0);   // 蓝色关闭
  delay(1000);               // 延迟1秒

  // 绿色显示
  analogWrite(redPin, 0);
  analogWrite(greenPin, 255);
  analogWrite(bluePin, 0);
  delay(1000);

  // 蓝色显示
  analogWrite(redPin, 0);
  analogWrite(greenPin, 0);
  analogWrite(bluePin, 255);
  delay(1000);

  // 混合颜色（黄色）
  analogWrite(redPin, 255);
  analogWrite(greenPin, 255);
  analogWrite(bluePin, 0);
  delay(1000);

  // 混合颜色（紫色）
  analogWrite(redPin, 255);
  analogWrite(greenPin, 0);
  analogWrite(bluePin, 255);
  delay(1000);

  // 混合颜色（青色）
  analogWrite(redPin, 0);
  analogWrite(greenPin, 255);
  analogWrite(bluePin, 255);
  delay(1000);

  // 白色显示（红绿蓝全亮）
  analogWrite(redPin, 255);
  analogWrite(greenPin, 255);
  analogWrite(bluePin, 255);
  delay(1000);
}

示例2：颜色渐变效果#

const int redPin = 6;   // R 引脚连接到数字引脚 D6
const int greenPin = 5; // G 引脚连接到数字引脚 D5
const int bluePin = 3;  // B 引脚连接到数字引脚 D3

void setup() {
  pinMode(redPin, OUTPUT);   // 设置 R 为输出
  pinMode(greenPin, OUTPUT); // 设置 G 为输出
  pinMode(bluePin, OUTPUT);  // 设置 B 为输出
}

void loop() {
  for (int i = 0; i <= 255; i++) {  // 红色逐渐变亮
    analogWrite(redPin, i);
    delay(10);
  }
  for (int i = 255; i >= 0; i--) {  // 红色逐渐变暗
    analogWrite(redPin, i);
    delay(10);
  }

  for (int i = 0; i <= 255; i++) {  // 绿色逐渐变亮
    analogWrite(greenPin, i);
    delay(10);
  }
  for (int i = 255; i >= 0; i--) {  // 绿色逐渐变暗
    analogWrite(greenPin, i);
    delay(10);
  }

  for (int i = 0; i <= 255; i++) {  // 蓝色逐渐变亮
    analogWrite(bluePin, i);
    delay(10);
  }
  for (int i = 255; i >= 0; i--) {  // 蓝色逐渐变暗
    analogWrite(bluePin, i);
    delay(10);
  }
}

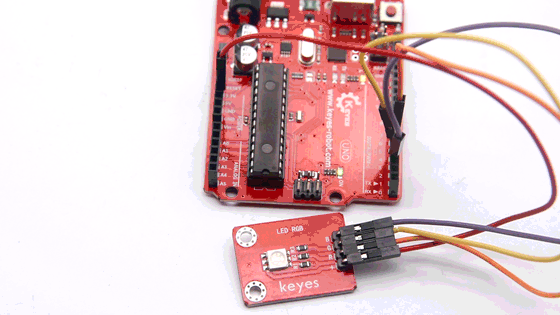

8. 实验现象#

单色显示和混合颜色控制实验：
- LED灯会依次显示红色、绿色、蓝色、黄色、紫色、青色和白色，每种颜色持续1秒。
颜色渐变效果实验：
- LED灯会依次显示红色、绿色和蓝色的渐变效果，颜色逐渐变亮和变暗。

9. 注意事项#

供电电压：确保模块的供电电压在3.3V-5V范围内，避免损坏模块。
PWM控制：使用PWM信号控制R、G、B引脚的亮度，注意不要接错引脚。
避免短路：在连接模块时，确保接线正确，避免短路或反接。
散热问题：长时间使用时，LED可能会发热，建议适当散热。
