KE0015 Keyes 草帽LED白发白模块详细教程#

1. 介绍#

KE0015 Keyes 草帽LED白发白模块是一款专为 Arduino 和其他微控制器设计的 LED 模块，采用草帽型 LED，发光颜色为白色。草帽LED具有发光角度大、亮度高、颜色纯正、寿命长等特点，适合用于电子学习、DIY 项目、智能设备指示灯等场景。模块自带 3PIN 接口，兼容 Arduino 传感器扩展板，且带有 4 个定位孔，方便固定在其他设备上。

2. 特点#

高亮度：采用草帽型 LED，发光均匀，亮度高。
低功耗：支持 3.3V 和 5V 电压，功耗低，适合长时间运行。
颜色纯正：发光颜色为白色，光线柔和。
寿命长：LED 使用寿命长，稳定性高。
易于使用：3PIN 接口设计，兼容 Arduino 传感器扩展板，便于快速连接。
固定方便：模块自带 4 个定位孔，可轻松固定在其他设备上。

3. 规格参数#

工作电压：3.3V-5V（DC）
接口类型：3PIN 接口（VCC、GND、S）
输入信号：数字信号
发光颜色：白色
重量：2.4g
模块尺寸：标准草帽LED模块尺寸
特点：高亮度、低功耗、寿命长、颜色纯正

4. 工作原理#

草帽LED模块的核心是一个草帽型白色LED灯珠，通过数字信号控制其亮灭。模块的信号引脚（S）连接到 Arduino 的数字引脚，通过设置高电平（HIGH）或低电平（LOW）来控制 LED 的开关状态：

高电平（HIGH）：LED 点亮。
低电平（LOW）：LED 熄灭。

模块内部通过限流电阻保护 LED，确保其在 3.3V 或 5V 电压下安全工作。

5. 接口#

模块提供一个 3PIN 接口，具体引脚功能如下：

VCC：电源正极，连接 Arduino 的 3.3V 或 5V 引脚。
GND：电源负极，连接 Arduino 的 GND 引脚。
S（信号）：数字信号输入，连接 Arduino 的数字引脚（如 D2）。

6. 连接图#

将 KE0015 Keyes 草帽LED白发白模块与 Arduino 开发板连接，具体接线如下：

模块引脚	Arduino 引脚
VCC	5V 或 3.3V
GND	GND
S	D2

连接示意图：

7. 示例代码#

以下是一个简单的示例代码，用于控制草帽LED模块以 1 秒的间隔闪烁：

int led = 2;                     // 定义数字引脚2连接LED模块
void setup() {
  pinMode(led, OUTPUT);          // 设置引脚为输出模式
}

void loop() {
  digitalWrite(led, HIGH);       // 点亮LED
  delay(1000);                   // 延迟1秒
  digitalWrite(led, LOW);        // 熄灭LED
  delay(1000);                   // 延迟1秒
}

8. 实验现象#

将草帽LED模块与 Arduino 开发板按照连接图连接好。
将示例代码烧录到 Arduino 开发板中。

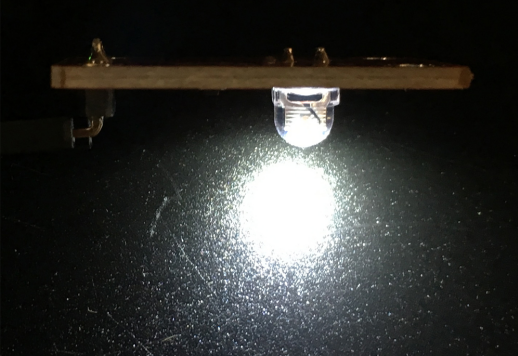

上电后，草帽LED模块会以 1 秒的间隔闪烁：亮 1 秒，灭 1 秒。

9. 注意事项#

供电电压：确保供电电压在 3.3V-5V 范围内，避免过高电压损坏模块。
引脚连接：连接模块时，确保引脚连接正确，避免短路或反接。
限流保护：模块内部已集成限流电阻，无需额外添加电阻。
固定模块：使用模块上的定位孔时，注意避免螺丝或其他固定件接触电路部分。
环境要求：避免在高温、高湿环境下使用模块，以免影响性能。
