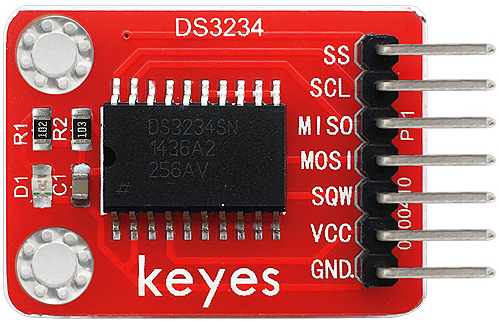

KE0072 Keyes DS3234 高精度时钟模块详细教程#

image-20250313081341754


1. 介绍#

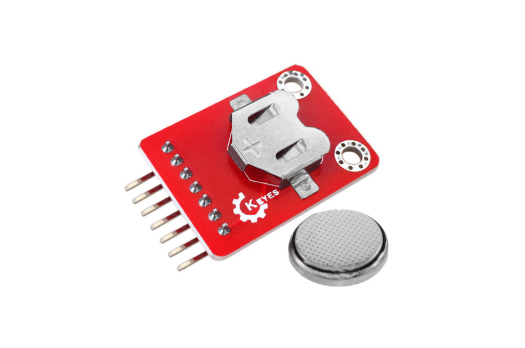

KE0072 Keyes DS3234 高精度时钟模块是一款基于 DS3234 RTC(实时时钟)芯片的模块,适用于 Arduino 等单片机开发板。DS3234 是一款 SPI 接口的 RTC 芯片,具有高精度、低功耗的特点,能够提供年、月、日、星期、时、分、秒的时间信息,并支持闰年自动调整。模块自带可充电电池(CR2032),即使断电也能保持时间运行。

image-20250319101640276

与 DS3231 不同,DS3234 使用 SPI 通信接口,具有更高的通信速度和更强的抗干扰能力,非常适合需要高精度时间记录的场景,如数据记录仪、定时器、闹钟等。


2. 特点#

  • 高精度:DS3234 内置温度补偿晶振,精度高达 ±2ppm(0℃ ~ +40℃)。

  • 低功耗:支持备用电池供电,断电后仍可保持时间运行。

  • SPI 接口:通过 SPI 通信与 Arduino 等开发板连接,通信速度快,抗干扰能力强。

  • 自动调整:支持闰年自动调整,提供年、月、日、星期、时、分、秒信息。

  • 环保设计:采用红色环保 PCB 板,耐用且稳定。


3. 规格参数#

参数

工作电压

3.3V ~ 5V

通信接口

SPI(MISO、MOSI、SCK、CS)

时钟精度

±2ppm(0℃ ~ +40℃)

备用电池

CR2032 可充电电池

尺寸

38mm × 22mm × 14mm

重量

5g


4. 工作原理#

DS3234 是一款高精度 RTC 芯片,内部集成了温度补偿晶振和电池切换电路。模块通过 SPI 接口与主控板通信,提供当前时间和日期信息。即使在断电情况下,模块也能通过备用电池维持时间运行。通过编程,可以读取或设置时间,并实现定时功能。


5. 接口说明#

模块有 6 个引脚:

  1. VCC:电源正极(3.3V ~ 5V)。

    • 用于为模块供电,支持 3.3V 或 5V 电压。

  2. GND:电源负极(接地)。

    • 与 Arduino 或其他控制板的 GND 引脚连接,形成电路的公共地。

  3. MISO:SPI 主输入从输出(Master In Slave Out)。

    • 用于 SPI 通信,接 Arduino 的 MISO 引脚。

  4. MOSI:SPI 主输出从输入(Master Out Slave In)。

    • 用于 SPI 通信,接 Arduino 的 MOSI 引脚。

  5. SCL:SPI 时钟信号(Serial Clock)。

    • 用于 SPI 通信的时钟信号,接 Arduino 的 SCK 引脚。

  6. SS:SPI 片选信号(Chip Select)。

    • 用于选择当前通信的 SPI 从设备,接 Arduino 的任意数字引脚(如 D10)。


6. 连接图#

以下是 KE0072 模块与 Arduino UNO 的连接示意图:

KE0072模块引脚

Arduino引脚

VCC

5V

GND

GND

MISO

D12

MOSI

D11

SCL

D13

SS

D10

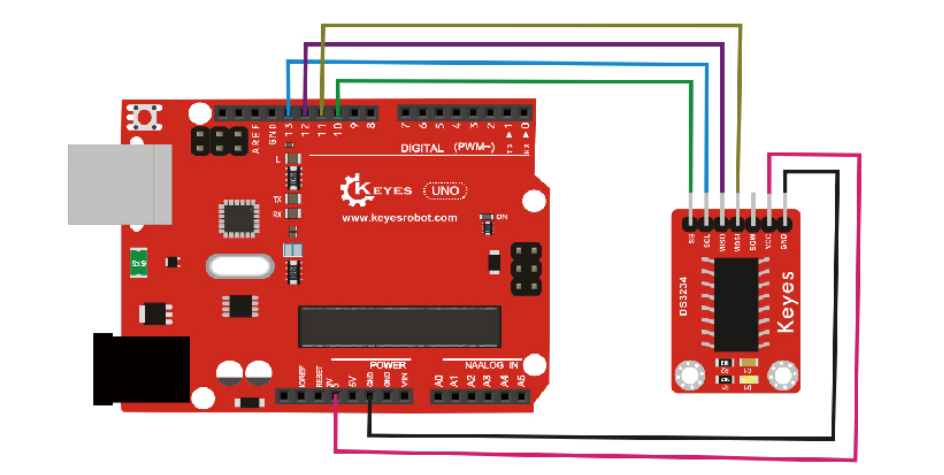

连接图如下:


7. 示例代码#

以下是用于测试 KE0072 模块的 Arduino 示例代码,使用了 DS3234 库(需要在 Arduino IDE 中安装该库)。

安装 DS3234 库#

  1. 打开 Arduino IDE。

  2. 点击 工具 > 管理库

  3. 搜索 DS3234,点击安装。

代码示例#

#include <SPI.h>
#include <DS3234.h>

// 定义 SPI 引脚
#define CS_PIN 10 // 片选引脚

// 创建 DS3234 对象
DS3234 rtc(CS_PIN, SPI);

void setup() {
  Serial.begin(9600); // 初始化串口通信
  SPI.begin();        // 初始化 SPI 通信

  // 初始化 RTC
  rtc.begin();

  // 如果需要设置时间,请取消以下代码的注释
  // rtc.setYear(25);    // 设置年份(2025)
  // rtc.setMonth(3);    // 设置月份(3 月)
  // rtc.setDate(11);    // 设置日期(11 日)
  // rtc.setHour(12);    // 设置小时(12 点)
  // rtc.setMinute(0);   // 设置分钟(0 分)
  // rtc.setSecond(0);   // 设置秒钟(0 秒)
}

void loop() {
  // 获取当前时间
  int year = rtc.getYear();
  int month = rtc.getMonth();
  int date = rtc.getDate();
  int hour = rtc.getHour();
  int minute = rtc.getMinute();
  int second = rtc.getSecond();

  // 打印当前时间到串口监视器
  Serial.print("Current Date & Time: ");
  Serial.print(2000 + year); // 年份从 2000 开始
  Serial.print('/');
  Serial.print(month);
  Serial.print('/');
  Serial.print(date);
  Serial.print(" ");
  Serial.print(hour);
  Serial.print(':');
  Serial.print(minute);
  Serial.print(':');
  Serial.println(second);

  delay(1000); // 每秒更新一次
}

8. 实验现象#

  1. 硬件连接

    • 按照连接图将模块与 Arduino UNO 连接。

    • 确保模块上的电池已安装。

  2. 烧录代码

    • 将代码上传到 Arduino 开发板。

  3. 运行测试

    • 打开 Arduino IDE 的串口监视器,设置波特率为 9600。

    • 串口监视器会显示当前时间和日期,例如:

      Current Date & Time: 2025/3/11 12:00:00
      Current Date & Time: 2025/3/11 12:00:01
      Current Date & Time: 2025/3/11 12:00:02

  4. 断电测试

    • 断开 Arduino 的电源,等待几分钟后重新上电。

    • 串口监视器会显示正确的时间,证明模块通过备用电池保持了时间运行。


9. 注意事项#

  1. 电压范围:确保模块工作在 3.3V ~ 5V 电压范围内,避免损坏模块。

  2. 备用电池:模块自带 CR2032 可充电电池,确保电池电量充足。

  3. SPI 接口:DS3234 使用 SPI 通信协议,MISO、MOSI、SCL 和 SS 引脚必须正确连接。

  4. 库安装:使用示例代码前,请确保已安装 DS3234 库。

  5. 时间设置:首次使用时需要通过代码设置时间,之后模块会自动保持时间运行。
