项目27 温度测量

1. 项目介绍：

LM35是一种常用且易于使用的温度传感器。它不需要其他硬件你只需要一个模拟端口就可以了。难点在于编译代码，将其读取的模拟值转换为摄氏温度。

在这个项目中，我们使用一个温度传感器和3个LED灯来制作一个温度测试仪。当温度传感器接触不同的温度物体时，LED灯就会显示不同的颜色。

2. 项目元件：

ESP32*1	面包板*1	红色LED*1	黄色 LED*1
绿色LED*1	220Ω电阻*3	LM35温度传感器*1	3P转杜邦线公单*1
跳线若干	USB 线*1

3. 元件知识：

LM35温度传感器： 是一种常用的LM35温度传感器，它主要采用LM35DZ传感器元件。该元件的输出电压与摄氏温标呈线性关系。在室温下，无需额外的校准处理即可达到1/4℃的精度。LM35温度传感器可以根据不同的温度产生不同的电压，当温度为0℃时输出0V；每升高1℃，输出电压将增加10mv。换算公式如下：

4. 读取LM35的温度值：

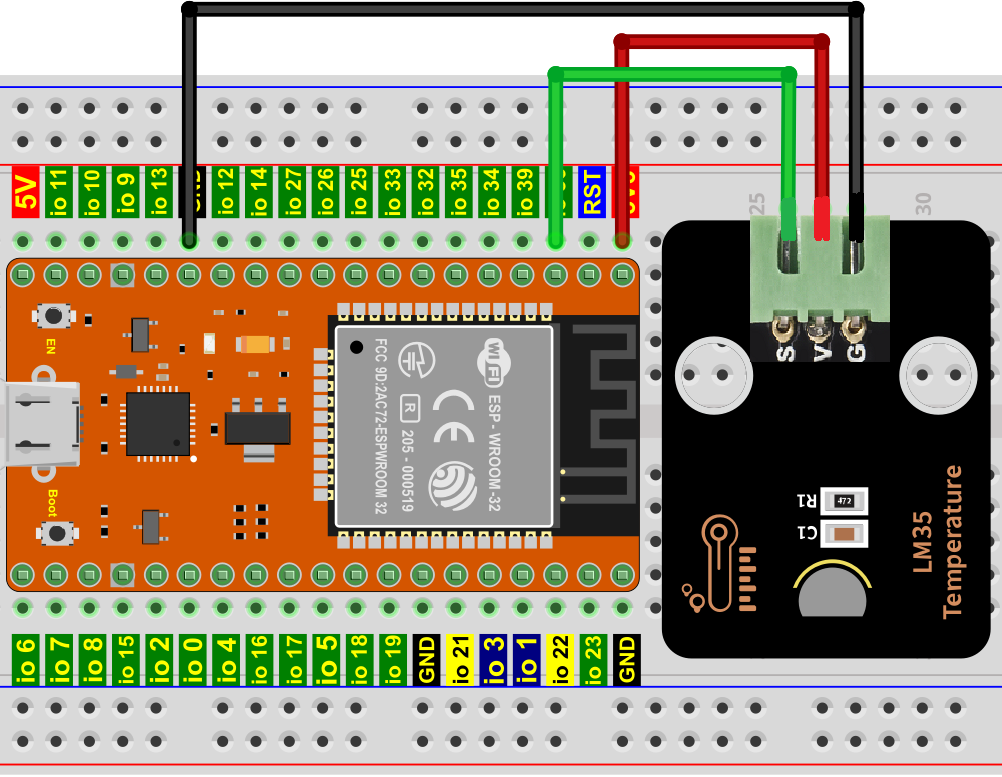

我们首先使用一个简单的代码读取温度传感器的值并将其打印出来，，其接线图如下所示：

代码说明：

读取LM35传感器检测的温度值。

这里，LM35输出给ESP32的模拟引脚是GPIO36。这个模拟电压被转换成数字形式，并经过处理得到温度读数。

你可以打开我们提供的代码，也可以自己编写代码，其如下：

1. 从 “” 拖出 “”。

2. 从 “” 拖出 “” 放入 “”，设置波特率为 115200 。

3. 先从 “” 拖出 “” ，将 “自动换行” 改成 “不换行”；接着从 “ ” 拖出 “ ”，将 “ hello ” 改成 “temperature: ”。

4. 先从 “” 拖出 “” ，将 “自动换行” 改成 “不换行”；接着从 “ ” 拖出 “ ”，管脚为 36 。

5. 复制代码块 “” 1次，将 “不换行” 改成 “自动换行” ，“temperature: ” 改成 “ ℃ ” 。

6. 从 “” 拖出 “”，设置延时为100毫秒。

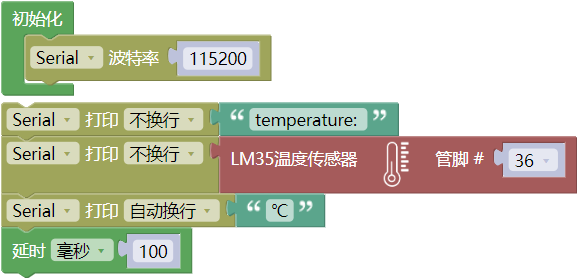

完整代码：

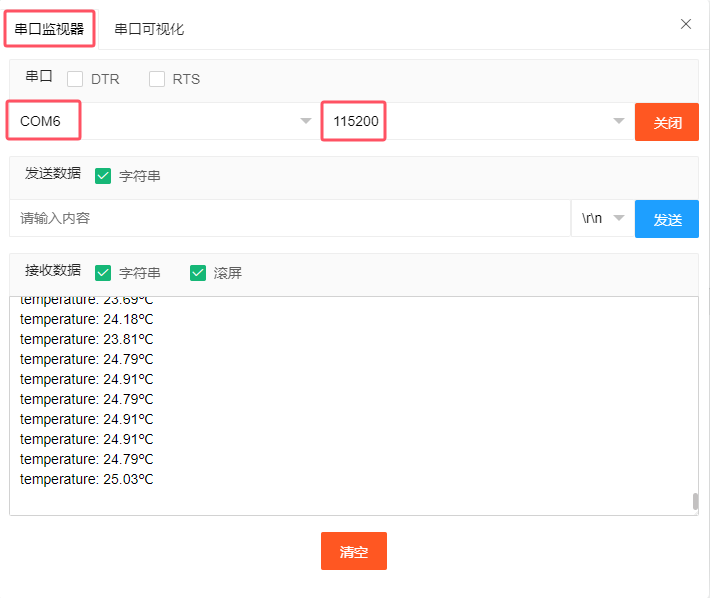

编译并上传代码到ESP32，代码上传成功后，利用USB线上电，单击图标 进入串行监视器，设置波特率为 115200。可以看到的现象是：串口监视器窗口将打印LM35温度传感器读取的温度值。用手捏住LM35温度传感器上的LM35元件，LM35温度传感器读取的温度值在变化。

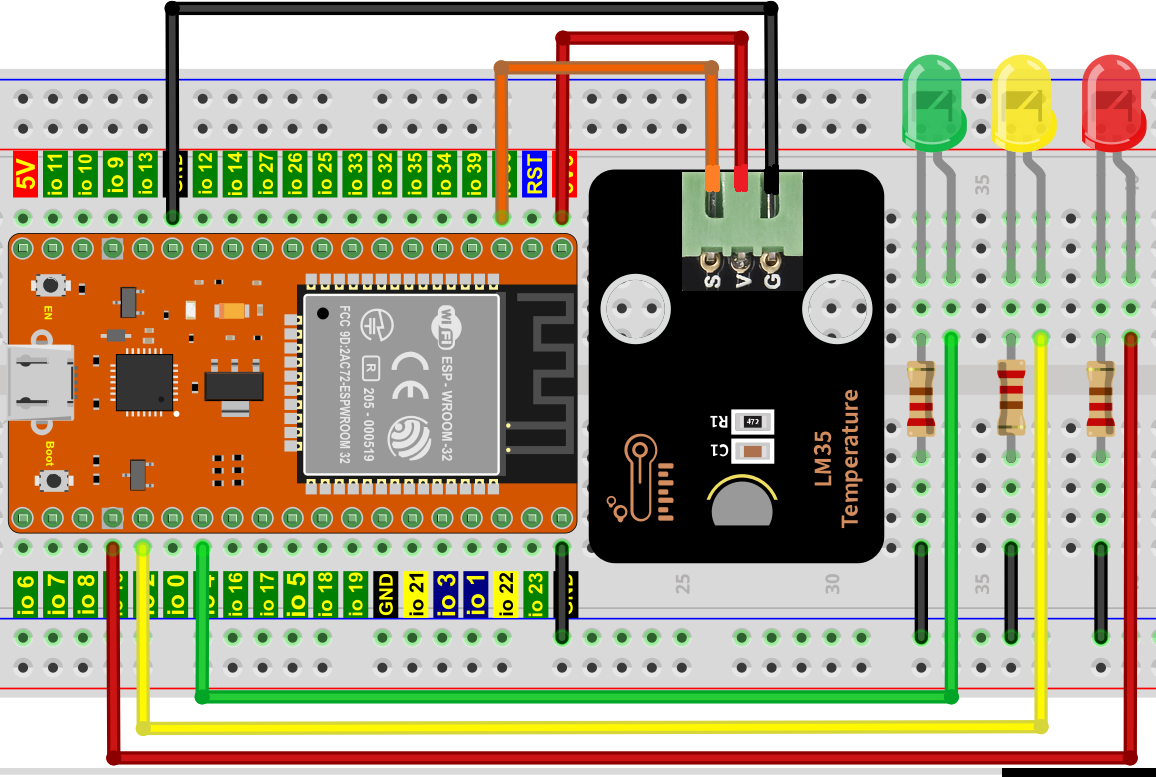

5. 温度测量的接线图：

现在使用LM35温度传感器和3个led做一个温度测试。当LM35温度传感器感应到不同的温度时，不同的led会点亮。按照下图进行接线。

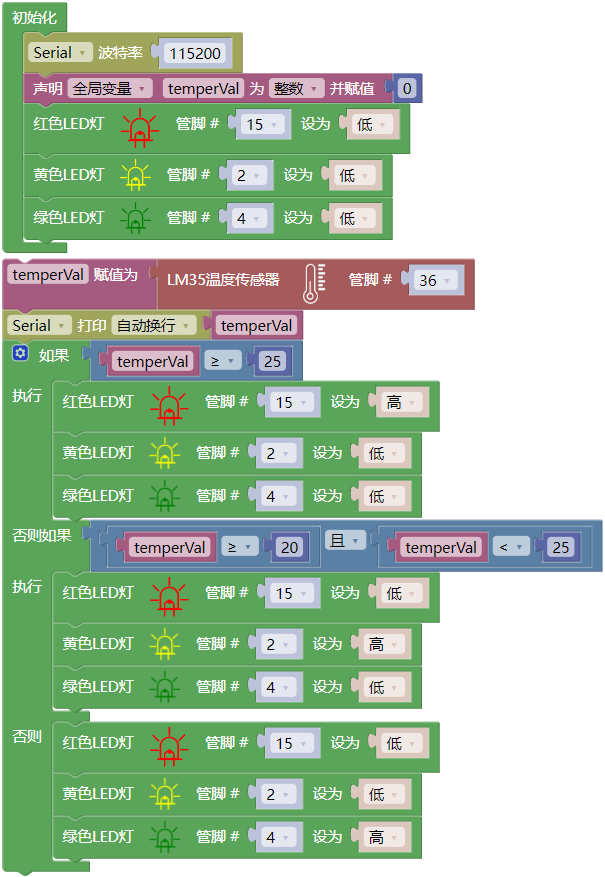

6. 项目代码：

（注意：代码中的阀值20和25可以根据实际情况自己重新设置）

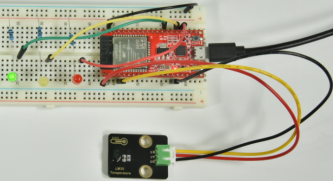

7. 项目现象：

编译并上传代码到ESP32，代码上传成功后，利用USB线上电，你会看到的现象是：打开串口监视器，设置波特率为115200。可以看到的现象是：串口监视器窗口将打印LM35温度传感器读取的温度值，当LM35温度传感器感应到不同的温度时，不同的led会点亮。
