项目27 温度测量#

1. 项目介绍：

LM35是一种常用且易于使用的温度传感器。它不需要其他硬件你只需要一个模拟端口就可以了。难点在于编译代码，将其读取的模拟值转换为摄氏温度。

在这个项目中，我们使用一个温度传感器和3个LED灯来制作一个温度测试仪。当温度传感器接触不同的温度物体时，LED灯就会显示不同的颜色。

2. 项目元件：


ESP32*1	面包板*1	红色LED*1	黄色 LED*1

绿色LED*1	220Ω电阻*3	LM35温度传感器*1	3P转杜邦线公单*1

跳线若干	USB 线*1

3. 元件知识：

LM35温度传感器： 是一种常用的LM35温度传感器，它主要采用LM35DZ传感器元件。该元件的输出电压与摄氏温标呈线性关系。在室温下，无需额外的校准处理即可达到1/4℃的精度。LM35温度传感器可以根据不同的温度产生不同的电压，当温度为0℃时输出0V；每升高1℃，输出电压将增加10mv。换算公式如下：

4. 读取LM35的温度值：

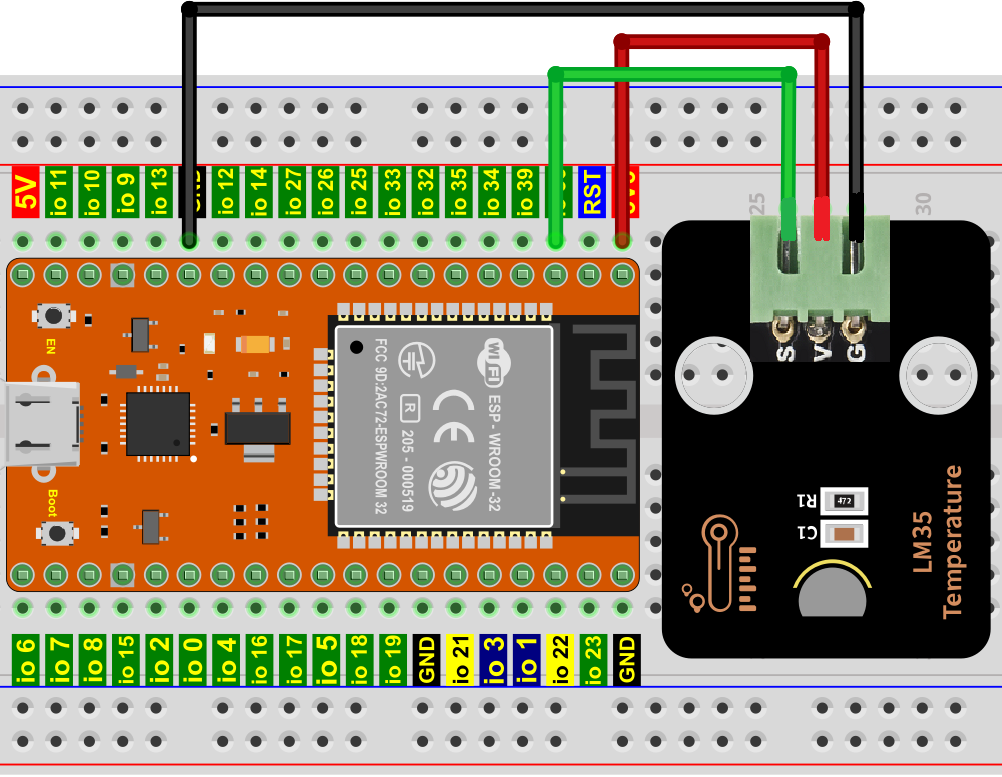

我们首先使用一个简单的代码读取温度传感器的值并将其打印出来，，其接线图如下所示：

这里，LM35输出给ESP32的模拟引脚是GPIO36。这个模拟电压被转换成数字形式，并经过处理得到温度读数。

你可以把代码移到任何地方。例如，我们将代码保存在 D盘中，路径为D:\2. 项目教程。

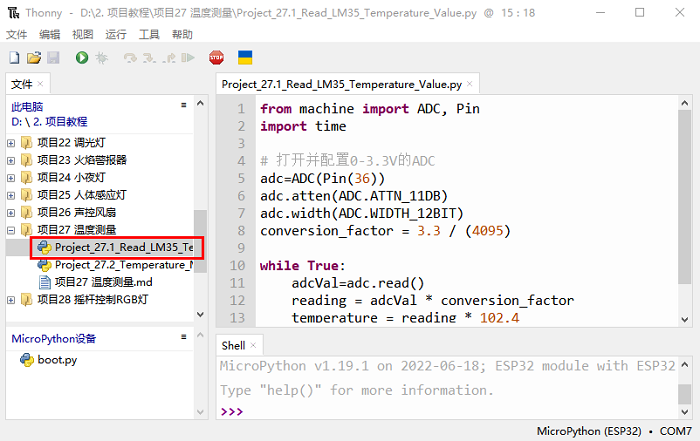

打开 “Thonny” 软件，点击 “此电脑” → “D:” → “2. 项目教程” → “项目27 温度测量”。并鼠标左键双击 “Project_27.1_Read_LM35_Temperature_Value.py”。

from machine import ADC, Pin
import time

# 打开并配置0-3.3V的ADC
adc=ADC(Pin(36))
adc.atten(ADC.ATTN_11DB)
adc.width(ADC.WIDTH_12BIT)
conversion_factor = 3.3 / (4095)

while True:
    adcVal=adc.read()
    reading = adcVal * conversion_factor
    temperature = reading * 102.4
    print(temperature)
    time.sleep(1)

确保ESP32已经连接到电脑上，单击。

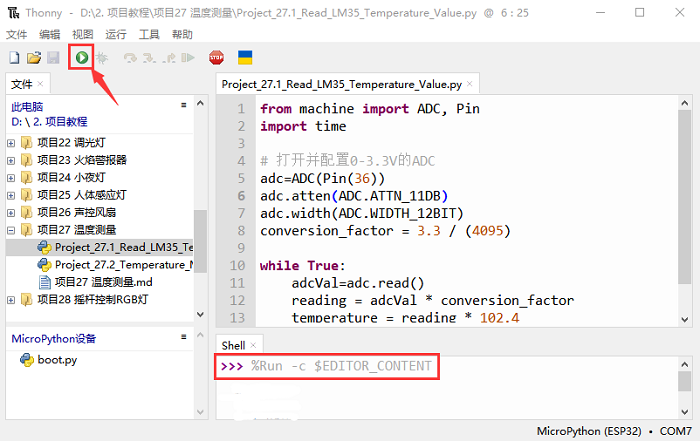

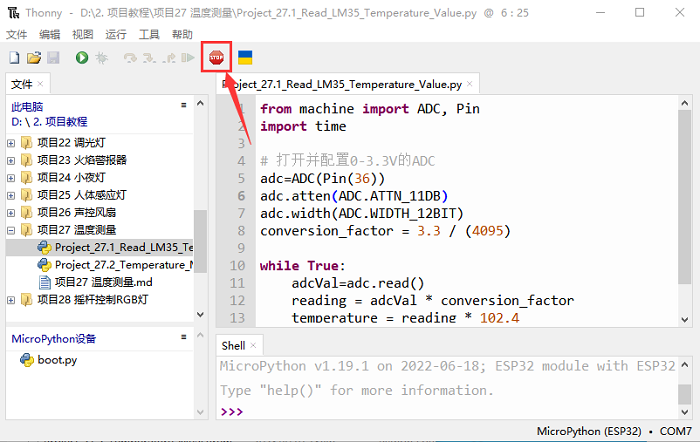

单击，代码开始执行，你会看到的现象是：Thonny IDE下的 “Shell” 窗口将打印LM35温度传感器读取的温度值。用手捏住LM35元件，LM35温度传感器读取的温度值在变化。按 “Ctrl+C” 或单击退出程序。

5. 温度测量的接线图：

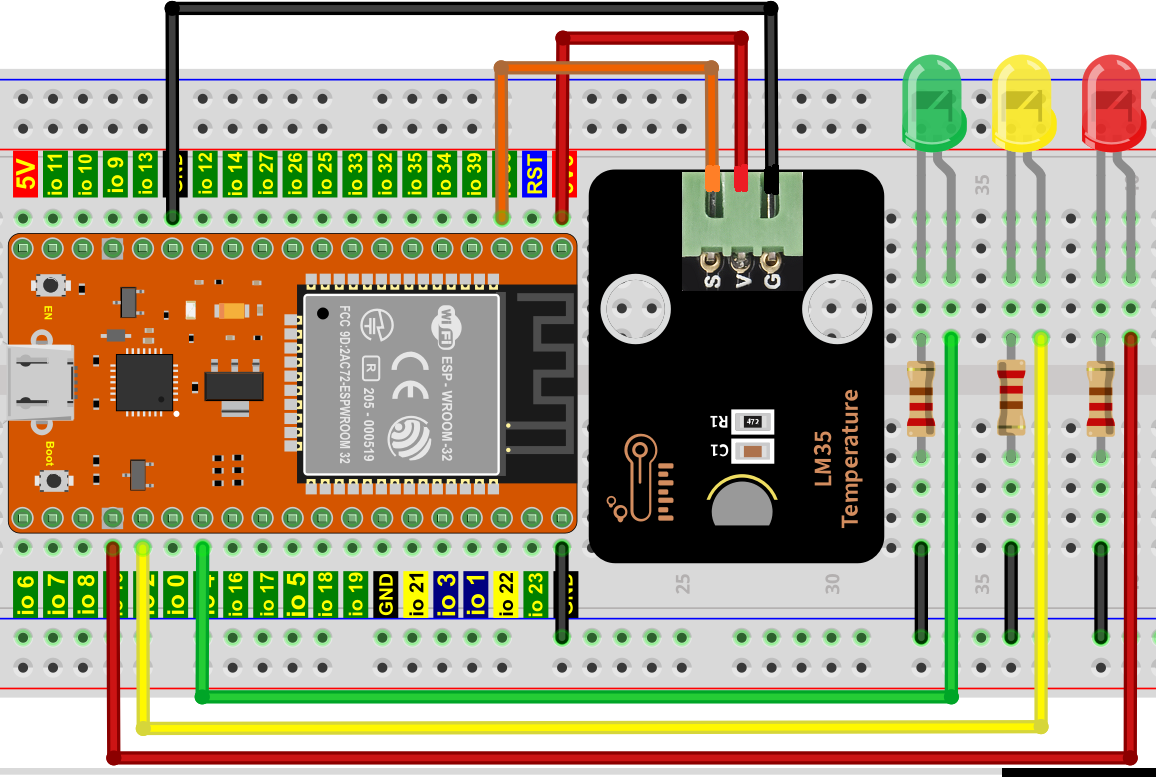

现在使用LM35温度传感器和3个led做一个温度测试。当LM35温度传感器感应到不同的温度时，不同的led会点亮。按照下图进行接线。

6. 项目代码：

（注意：代码中的阀值20和25可以根据实际情况自己重新设置）

你可以把代码移到任何地方。例如，我们将代码保存在 D盘中，路径为D:\2. 项目教程。

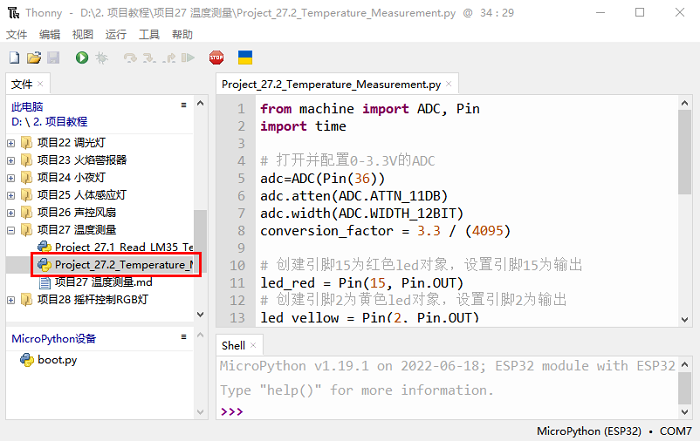

打开 “Thonny” 软件，点击 “此电脑” → “D:” → “2. 项目教程” → “项目27 温度测量”。并鼠标左键双击 “Project_27.2_Temperature_Measurement.py”。

from machine import ADC, Pin
import time

# 打开并配置0-3.3V的ADC
adc=ADC(Pin(36))
adc.atten(ADC.ATTN_11DB)
adc.width(ADC.WIDTH_12BIT)
conversion_factor = 3.3 / (4095)

# 创建引脚15为红色led对象，设置引脚15为输出
led_red = Pin(15, Pin.OUT)
# 创建引脚2为黄色led对象，设置引脚2为输出
led_yellow = Pin(2, Pin.OUT)
# 创建引脚4为绿色led对象，将引脚4设置为输出
led_green = Pin(4, Pin.OUT)

while True:
    adcVal=adc.read()
    reading = adcVal * conversion_factor
    temperature = reading * 102.4
    print(temperature)
    time.sleep(0.2)
    if temperature <20:
        led_red.value(1)  # 红色LED点亮
        led_yellow.value(0) # 黄色LED熄灭
        led_green.value(0)  # 绿色LED熄灭
    elif temperature >=20 and temperature <25:
        led_red.value(0)
        led_yellow.value(1)
        led_green.value(0)
    else:
        led_red.value(0)
        led_yellow.value(0)
        led_green.value(1)


7. 项目现象：

确保ESP32已经连接到电脑上，单击。

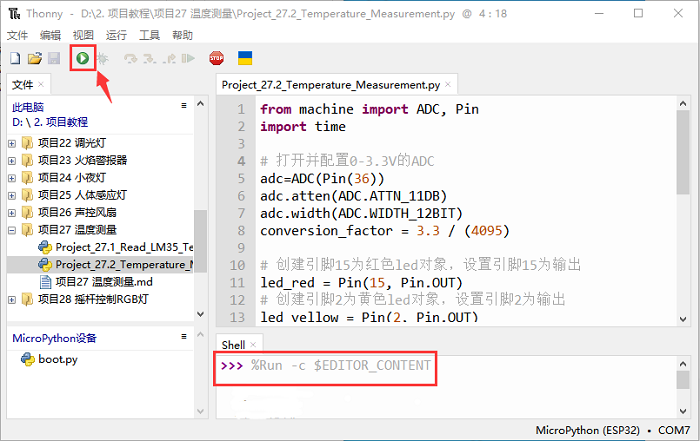

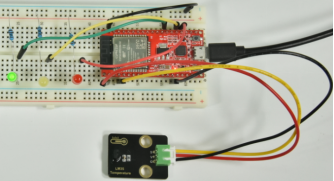

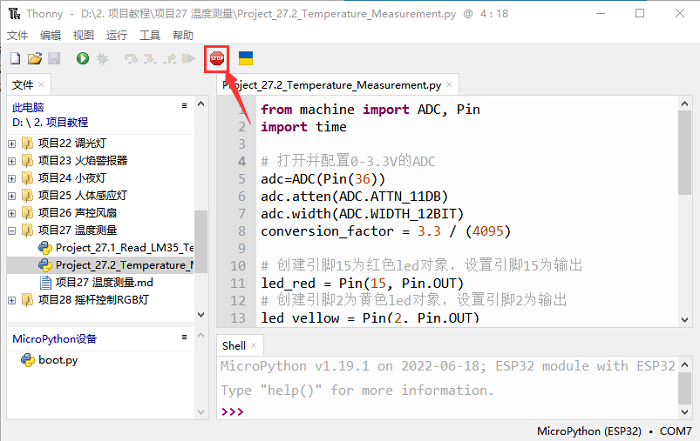

单击，代码开始执行，你会看到的现象是：Thonny IDE下的 “Shell” 窗口将打印LM35温度传感器读取的温度值，当LM35温度传感器感应到不同的温度时，不同的led会点亮。按 “Ctrl+C” 或单击退出程序。
