项目22 调光灯

项目22 调光灯#

1. 项目介绍：

电位器是一个带有滑动或旋转触点的三端电阻器，它形成一个可调的分压器。它的工作原理是在均匀电阻上改变滑动触点的位置。在电位器中，整个输入电压被施加到电阻的整个长度上，输出电压是固定触点和滑动触点之间的电压值。

在这个项目中，我们将学习使用ESP32读取电位器的值，并结合LED制作一个调光灯。

2. 项目元件：





ESP32*1

面包板*1

可调电位器*1

红色 LED*1




220Ω电阻*1

USB 线*1

跳线若干

3. 元件知识：


可调电位器： 可调电位器是电阻和模拟电子元件的一种，具有0和1两种状态(高电平和低电平)。模拟值不同，其数据状态呈现为1 ~ 1024等线性状态。

ADC： ADC是一种电子集成电路，用于将模拟信号(如电压)转换为由1和0组成的数字或二进制形式。我们在ESP32上的ADC的范围是12位，这意味着分辨率是2^12=4096，它表示一个范围(3.3V)将被平均划分为4096份。模拟值的范围对应于ADC值。因此，ADC拥有的比特越多，模拟的分区就越密集，最终转换的精度也就越高。


分节1: 0V—(3.3/4095)V 范围内的模拟量对应数字0;

分节2: (3.3/4095)V—2*(3.3/4095)V 范围内的模拟量对应于数字1;

…

下面的模拟将被相应地划分。换算公式如下：


DAC： 这一过程的可逆需要DAC，数字到模拟转换器。数字I/O端口可以输出高电平和低电平(0或1)，但不能输出中间电压值，这就是DAC有用的地方。ESP32有两个8位精度的DAC输出引脚GPIO25和GPIO26，可以将VCC(这里是3.3V)分成2^8=256个部分。例如，当数字量为1时，输出电压值为3.3/256×1V，当数字量为128时，输出电压值为3.3/256 ×128=1.65V, DAC的精度越高，输出电压值的精度就越高。

换算公式如下：


ESP32主板上的ADC：

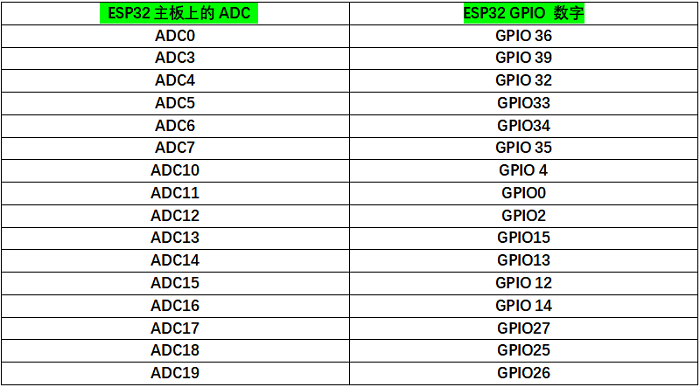

ESP32有16个引脚，可以用来测量模拟信号。GPIO引脚序列号和模拟引脚定义如下表所示：


ESP32主板上的DAC：


4. 读取电位器的ADC值，DAC值和电压值：

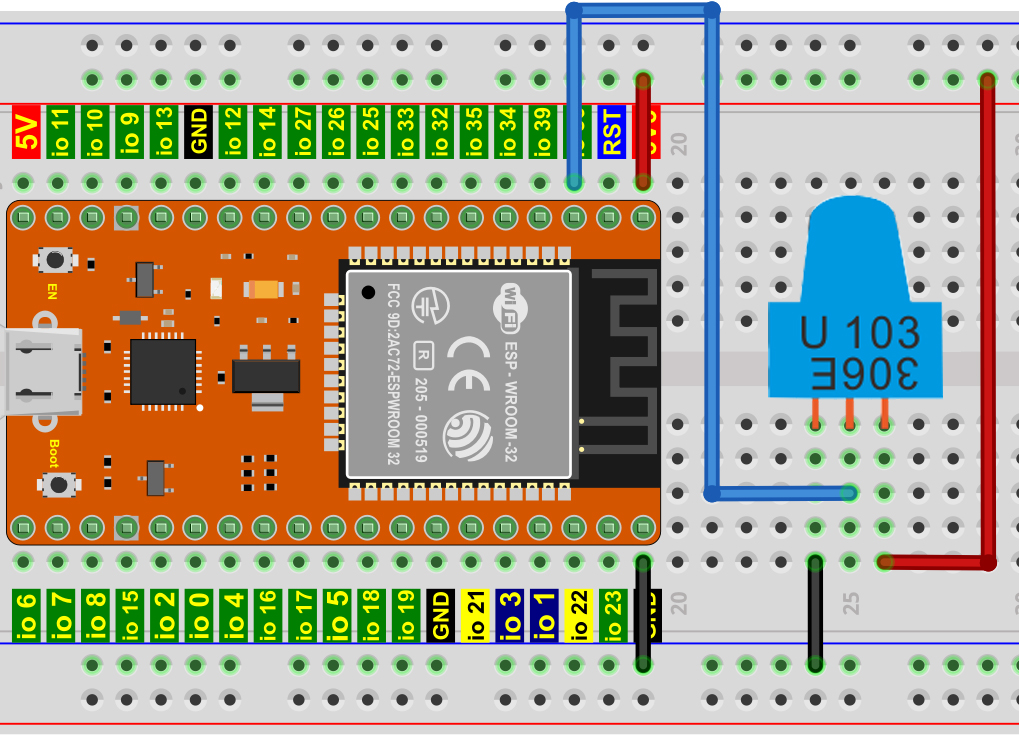

我们将电位器连接到ESP32的模拟IO口上来读取电位器的ADC值，DAC值和电压值。接线请参照以下接线图：


//**********************************************************************************
/*
 * 文件名   : 读取电位器模拟值
 * 描述 : ADC,DAC和电压的基本用法
*/
#define PIN_ANALOG_IN  36  //电位器的引脚

void setup() {
  Serial.begin(115200);
}

//在loop()中，使用analogRead()函数获取ADC值，
//然后使用map()函数将值转换为8位精度的DAC值。
//输入输出电压下式计算，
//信息最终被打印出来.

void loop() {
  int adcVal = analogRead(PIN_ANALOG_IN);
  int dacVal = map(adcVal, 0, 4095, 0, 255);
  double voltage = adcVal / 4095.0 * 3.3;
  Serial.printf("ADC Val: %d, \t DAC Val: %d, \t Voltage: %.2fV\n", adcVal, dacVal, voltage);
  delay(200);
}
//**********************************************************************************

编译并上传代码到ESP32，代码上传成功后，利用USB线上电，打开串口监视器，设置波特率为115200。可以看到的现象是：串口监视器窗口将打印出电位器的ADC值，DAC值和电压值，转动电位器手柄时，ADC值，DAC值和电压值发生变化。


5. 调光灯的接线图：

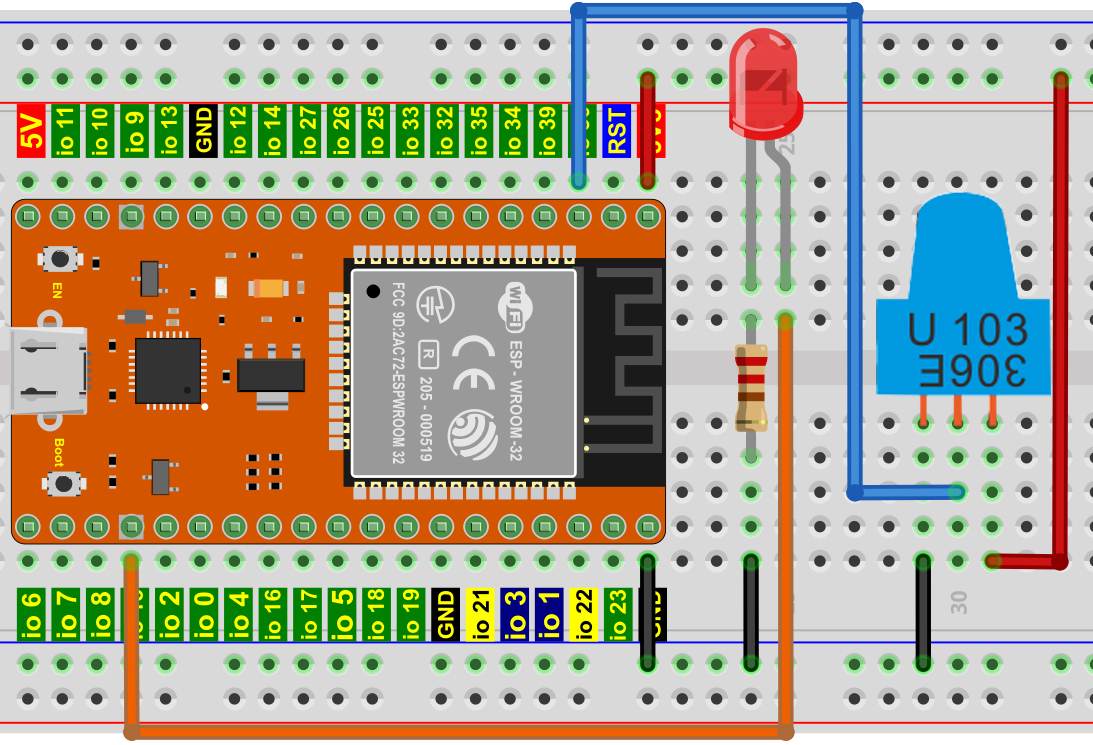

在前面一步，我们读取了电位器的ADC值，DAC值和电压值，现在我们需要将电位器的ADC值转换成LED的亮度，来做成一个亮度可调的灯。见如下所示接线图：


6. 项目代码：

//**********************************************************************************
/*
 * 文件名  : 调光灯
 * 描述 : 通过电位器控制LED的亮度.
*/
#define PIN_ANALOG_IN    36  //电位器的引脚
#define PIN_LED     15  // LED的引脚
#define CHAN            0
void setup() {
  ledcSetup(CHAN, 1000, 12);
  ledcAttachPin(PIN_LED, CHAN);
}

void loop() {
  int adcVal = analogRead(PIN_ANALOG_IN); //读adc
  int pwmVal = adcVal;        // adcVal重映射到pwmVal
  ledcWrite(CHAN, pwmVal);    // 设置脉冲宽度.
  delay(10);
}
//**********************************************************************************

7. 项目现象：

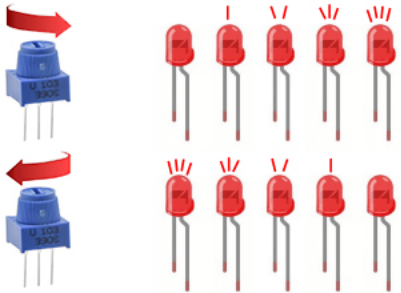

编译并上传代码到ESP32，代码上传成功后，利用USB线上电，你会看到的现象是：转动电位器手柄，LED的亮度会相应地改变。
