项目05 交通灯

项目05 交通灯#

1. 项目介绍：

交通灯在我们的日常生活中很普遍。根据一定的时间规律，交通灯是由红、黄、绿三种颜色组成的。每个人都应该遵守交通规则，这可以避免许多交通事故。

在这个项目中，我们将使用ESP32和一些led(红，黄，绿)来模拟交通灯。

2. 项目元件：





ESP32*1

面包板*1

红色LED*1

黄色 LED*1





绿色LED*1

220Ω电阻*3

跳线若干

USB 线*1

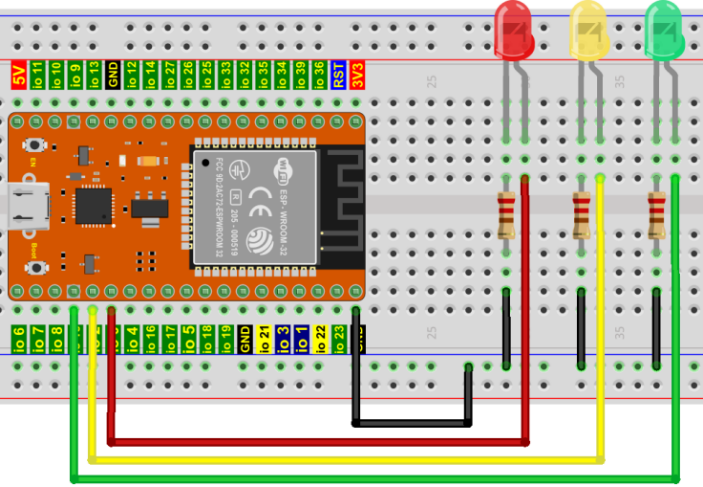

3. 项目接线图：


4. 项目代码：

//**********************************************************************
/*
 * 文件名  : 交通灯
 * 描述 : 模拟交通灯.
*/
#define PIN_LED_RED   0   //定义红色引脚
#define PIN_LED_YELLOW   2   //定义黄色引脚
#define PIN_LED_GREEN  15   //定义绿色引脚

void setup() {
  pinMode(PIN_LED_RED, OUTPUT);
  pinMode(PIN_LED_YELLOW, OUTPUT);
  pinMode(PIN_LED_GREEN, OUTPUT);
}

void loop() {
   digitalWrite(PIN_LED_RED, HIGH);// 点亮红色的灯
   delay(5000);// 延时 5 s
   digitalWrite(PIN_LED_RED, LOW); // 熄灭红色的灯
   delay(500);// 延时 0.5 s
   for(int i=0;i<3;i++)// 闪烁 3 次.
  {
   digitalWrite(PIN_LED_YELLOW, HIGH);// 点亮黄色的灯
   delay(500);// 延时 0.5 s
   digitalWrite(PIN_LED_YELLOW, LOW);// 熄灭黄色的灯
   delay(500);// 延时 0.5 s
   }
   digitalWrite(PIN_LED_GREEN, HIGH);// 点亮绿色的灯
   delay(5000);// 延时 5 s
   digitalWrite(PIN_LED_GREEN, LOW);//
  delay(500);// 延时 0.5 s
}
//*************************************************************************************

5. 项目现象：

项目代码上传成功后，利用USB线上电，你会看到的现象是：1.首先，红灯会亮5秒，然后熄灭；2.其次，黄灯会闪烁3次，然后熄灭；3.然后，绿灯会亮5秒，然后熄灭；4.继续运行上述1-3个步骤。
