项目07 流水灯

项目07 流水灯#

1. 项目介绍：

在日常生活中，我们可以看到许多由不同颜色的led组成的广告牌。他们不断地改变灯光(像流水一样)来吸引顾客的注意。

在这个项目中，我们将使用ESP32控制10个leds实现流水的效果。

2. 项目元件：




ESP32*1

面包板*1

红色LED*10




220Ω电阻*10

跳线若干

USB 线*1

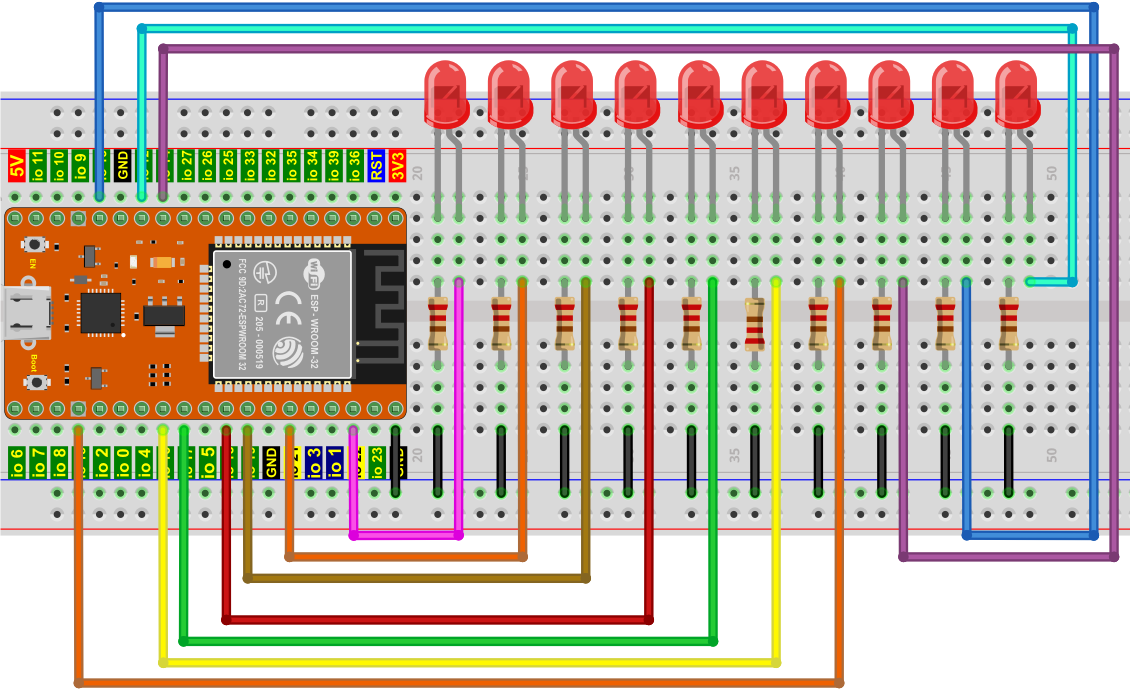

3. 项目接线图:


4. 项目代码：

本项目是设计制作一个流水灯。这是这些行动：首先打开LED 1，然后关闭它。然后打开LED 2，然后关闭…并对所有10个LED重复同样的操作，直到最后一个LED关闭。这一过程反复进行，以实现流水的“运动”。

你可以打开我们提供的代码，也可以自己编写代码，其如下：

  1. 从 “Img” 拖出 “Img”。

  2. 先从 “ Img” 拖出 “Img” 放入 “Img” 中；再从 “Img” 拖出 “Img” 放入 “Img”中，将 “item” 改成 “ i ” 。


  1. 从 “Img” 拖出 “ Img ” 放入 “Img”，从 1 到 10 步长为 1 改成从 12 到 22 步长为 1。

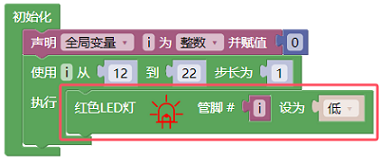

  1. 先从 从 “Img” 拖出 “ Img ” 放入 “ Img” ；再从 “ Img” 拖出 “ Img ” 放入 “管脚 0 ” 处 ，“ 高 ” 改成 “ 低 ”。


  1. 先从 “Img” 拖出 “ Img ” ，从 1 到 10 步长为 1 改成从 12 到 22 步长为 1 ；又从 “Img” 拖出 “ Img ” 放入 “ Img”；再从 “ Img” 拖出 “ Img ” 放入 “管脚 0 ” 处 ；添加延时200毫秒。


  1. 复制代码块 “ Img ” 1次，从 12 到 22 步长为 1 改成从 22 到 12 步长为 -1 ，“ 高 ” 改成 “ 低 ”。

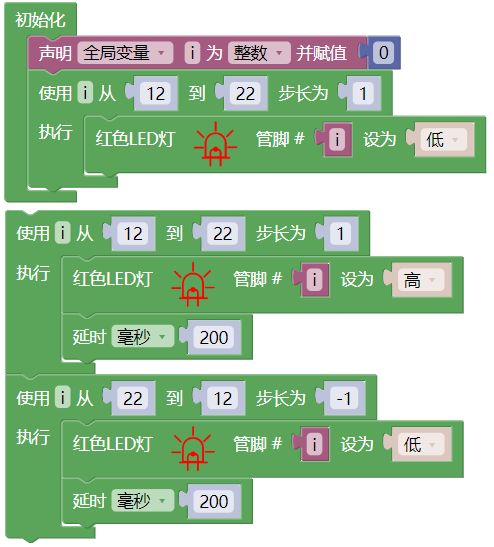

完整代码：


5. 项目现象：

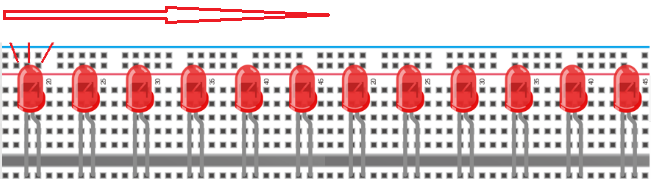

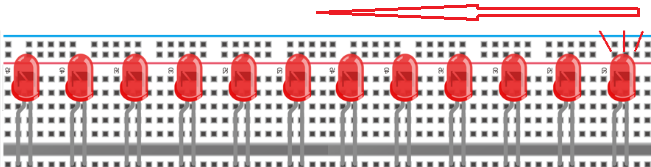

代码上传成功后，利用USB线上电后，你会看到的现象是：10个LED将从右到左点亮，然后从左到右返回。
