项目26 声控风扇

1. 项目介绍：

声音传感器有一个内置的电容驻极体麦克风和功率放大器。它可以用来检测环境的声音强度。

在这个项目中，我们利用ESP32控制声音传感器和电机模块模拟一个声控风扇。

2. 项目元件：

ESP32*1	面包板*1	130电机模块*1	声音传感器*1
面包板专用电源模块*1	6节5号电池盒*1	风扇叶*1	3P转杜邦线公单*1
4P转杜邦线公单*1	5号电池(自备)*6	USB 线*1

3. 元件知识：

声音传感器: 通常用于检测周围环境中的声音响度。微型控制板可以通过模拟输入接口采集其输出信号。传感器的S引脚是模拟输出，是麦克风电压信号的实时输出。传感器附带一个电位器，这样你就可以调整信号强度。你可以使用它来制作一些交互式作品，如语音操作的开关等。

声音传感器参数：

• 工作电压：3.3V-5V（DC）

• 工作电流：≤100mA

• 最大功率：0.5W

• 输出信号：模拟信号

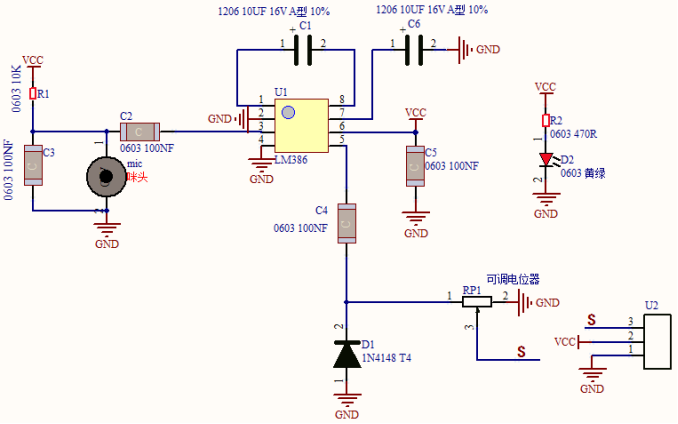

声音传感器原理图：

它主要采用一个高感度麦克风元件和LM386芯片。高感度麦克风元件用于检测外界的声音。利用LM386芯片搭建合适的电路，我们对高感度麦克风检测到的声音进行放大，最大倍数为200倍。使用时我们可以通过旋转传感器上电位器，调节声音的放大倍数。调节时，顺时针调节电位器到尽头，放大倍数最大。

4. 读取声音传感器的模拟值：

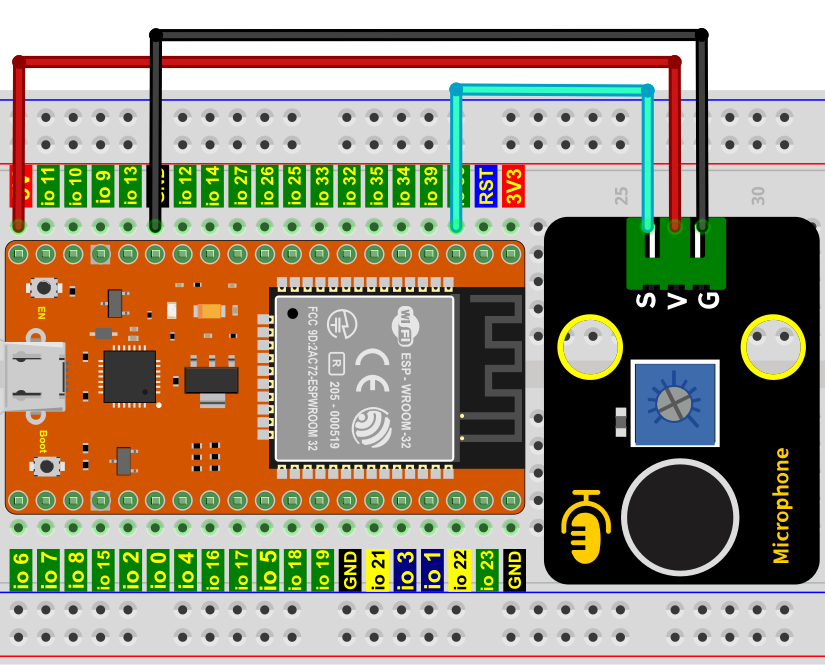

我们首先使用一个简单的代码来读取声音传感器的模拟值并将其打印出来，接线请参照以下接线图：

代码说明：

读取外界声音强度（模拟值）。

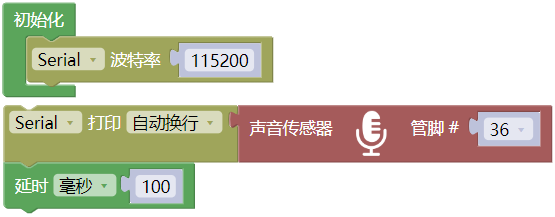

你可以打开我们提供的代码，也可以自己编写代码，其如下：

1. 从 “” 拖出 “”。

2. 从 “” 拖出 “” 放入 “”，设置波特率为 115200 。

3. 先从 “” 拖出 “” ；接着从 “ ” 拖出 “ ”，管脚为 36 。

4. 从 “” 拖出 “”，设置延时为100毫秒。

完整代码：

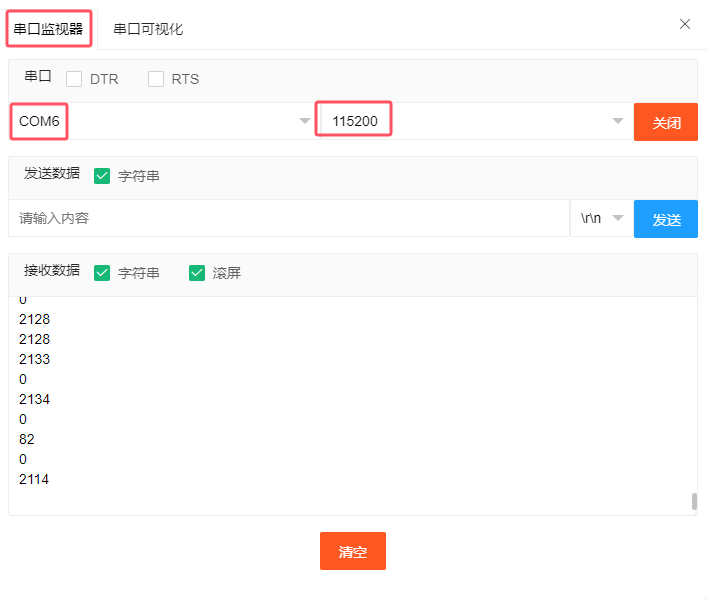

编译并上传代码到ESP32，代码上传成功后，利用USB线上电，打开串口监视器，设置波特率为 115200。可以看到的现象是：串口监视器窗口将打印声音传感器读取的模拟值，当对着传感器拍拍手，声音传感器的模拟值发生了显著的变化。

5. 智能风扇的接线图：

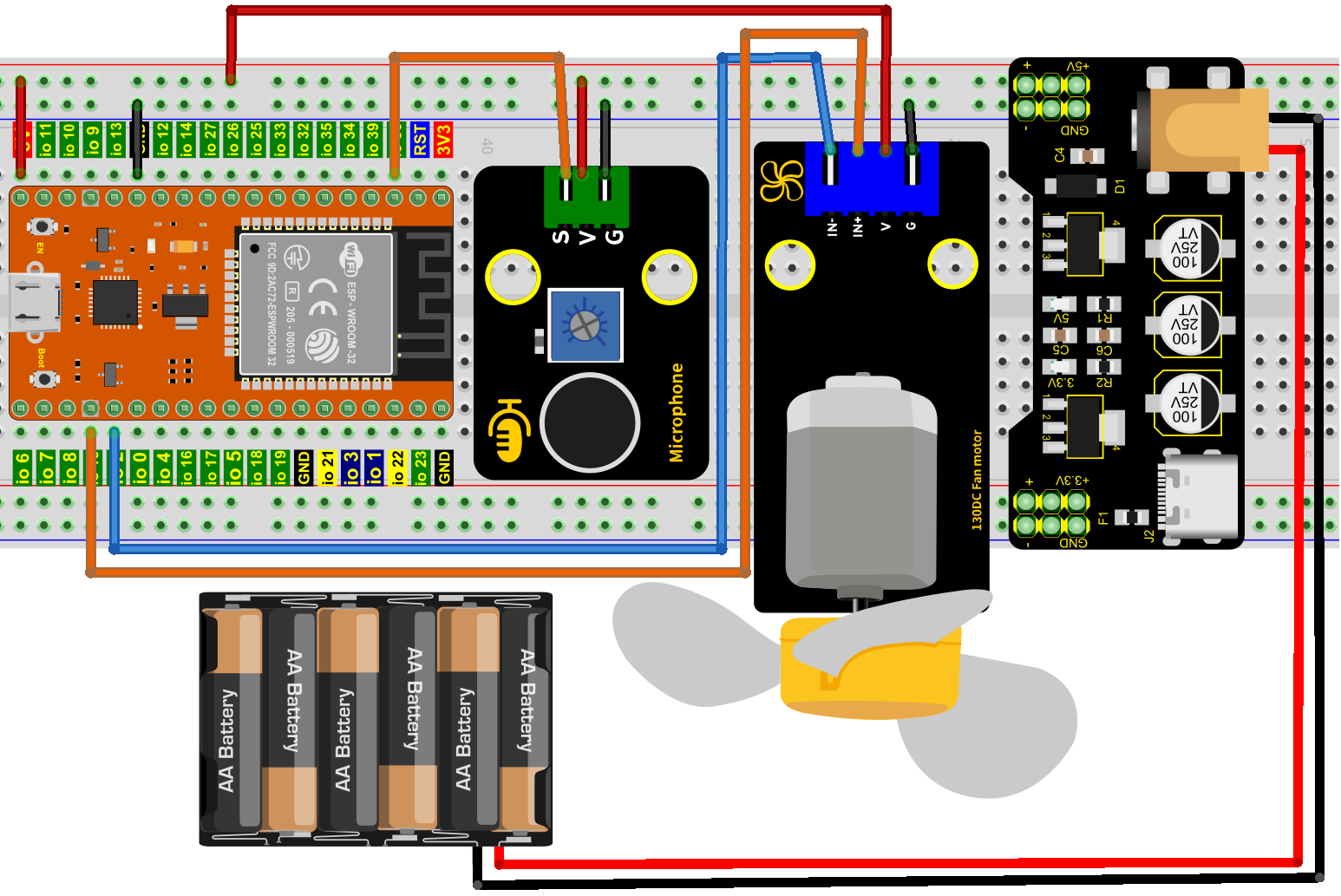

接下来，我们正式进入这个项目。我们用声音传感器、130电机模块和风叶片来模拟一个声控风扇。接线图如下：

(注: 先接好线，然后在直流电机上安装一个小风扇叶片。)

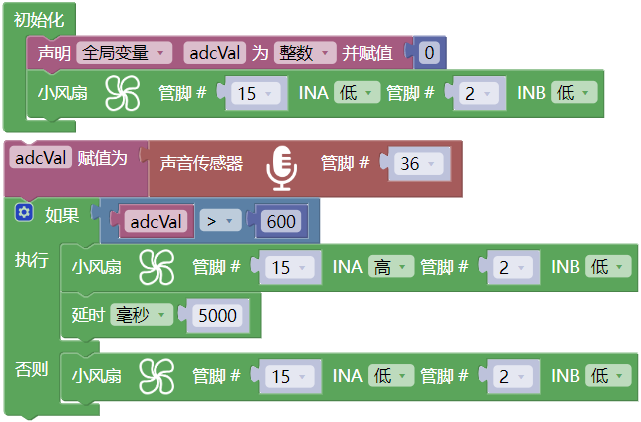

6. 项目代码：

（注意：代码中的阀值600可以根据实际情况自己重新设置）

7. 项目现象：

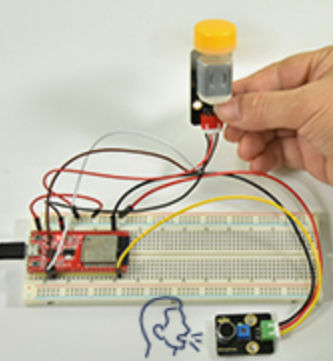

编译并上传代码到ESP32，代码上传成功后，外接电源，上电后，你会看到的现象是：对着声音传感器拍拍手，当声音强度超过阈值 600 时，小风扇旋转起来；反之，小风扇不旋转。
