项目05 交通灯

1. 项目介绍：

交通灯在我们的日常生活中很普遍。根据一定的时间规律，交通灯是由红、黄、绿三种颜色组成的。每个人都应该遵守交通规则，这可以避免许多交通事故。

在这个项目中，我们将使用ESP32和一些led(红，黄，绿)来模拟交通灯。

2. 项目元件：

ESP32*1	面包板*1	红色LED*1	黄色 LED*1
绿色LED*1	220Ω电阻*3	跳线若干	USB 线*1

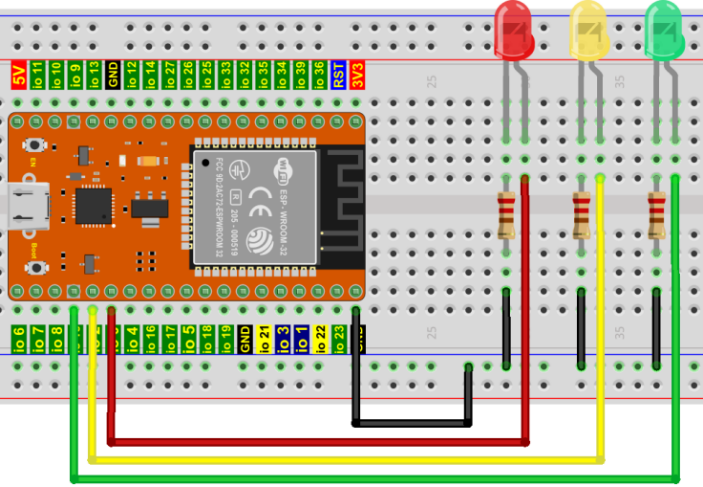

3. 项目接线图：

4. 项目代码：

你也可以自己编写代码，其如下：

1. 从 “” 拖出 “”。

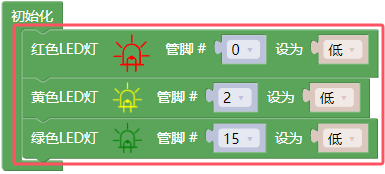

2. 从 “” 分别拖出 “ ” 、 “ ” 、 “ ” 放入 “”，红色LED管脚为 0 、黄色LED管脚为 2 、绿色LED管脚为 15 ，全部设为 “低”。

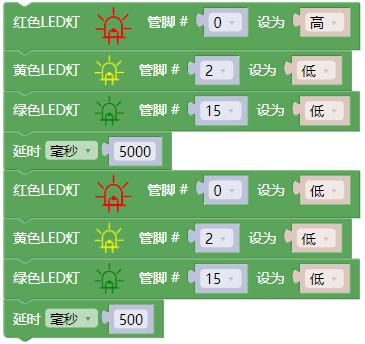

3. 复制代码块 “ ” 1 次，将红色LED设为 “高”；又从 “” 拖出 “”，设置延时为5000毫秒；再复制复制代码块 “ ” 1次，延时为500毫秒。

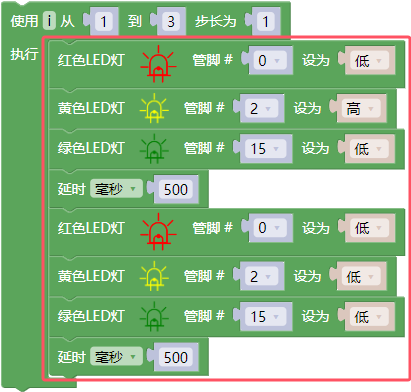

4. 从 “” 拖出 “ ” ，从 1 到 10 步长为 1 改成从 1 到 3 步长为 1。

5. 复制代码块 “ ” 1 次 放入 “ ”，将黄色LED设为 “低” 改成设为 “高”，再复制代码块 “ ” 1 次放入 “ ” ，

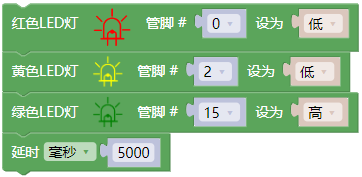

6. 复制代码块 “ ” 1次，将红色LED设为 “高” 改成 “低” ，再把绿色LED设为 “低” 改成设为 “高”。

7. 复制代码块 “ ” 1次。

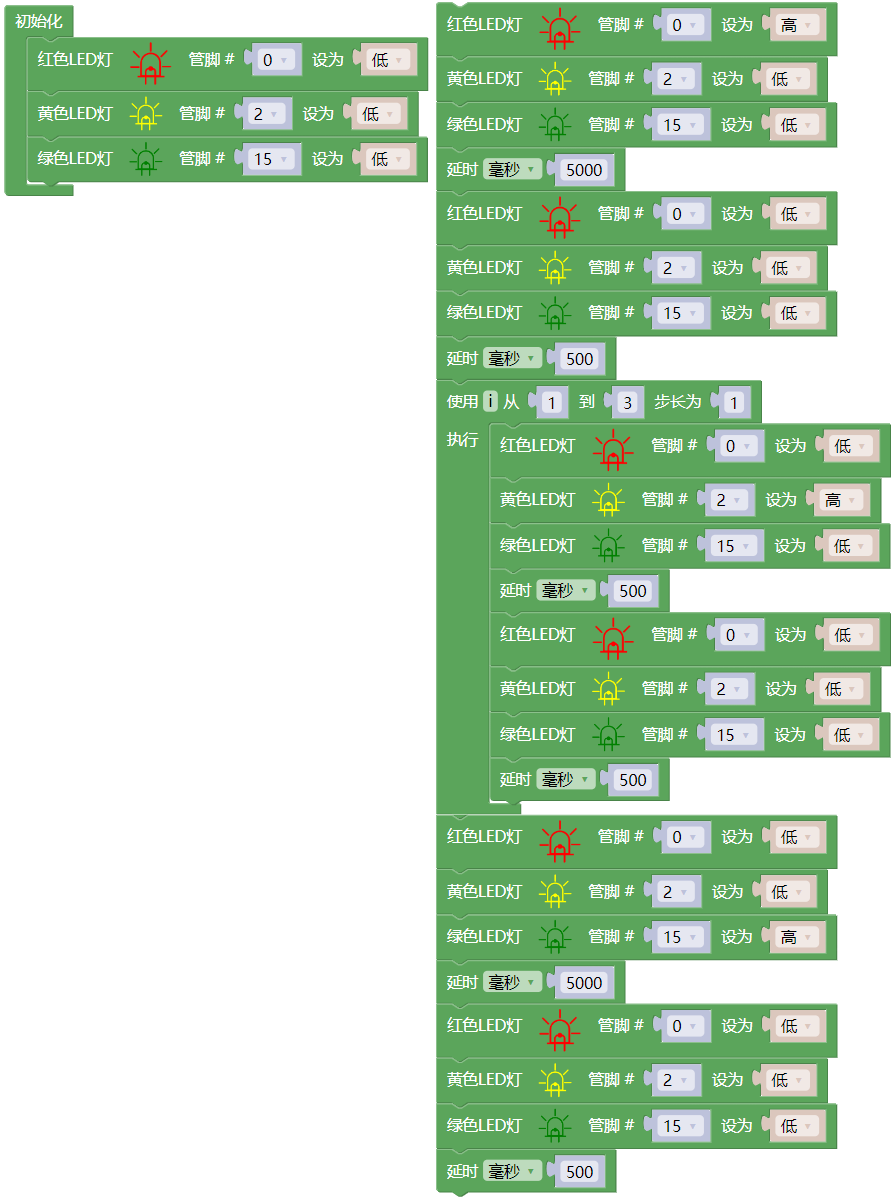

完整代码：

5. 项目现象：

项目代码上传成功后，利用USB线上电，你会看到的现象是：1.首先，红灯会亮5秒，然后熄灭；2.其次，黄灯会闪烁3次，然后熄灭；3.然后，绿灯会亮5秒，然后熄灭；4.继续运行上述1-3个步骤。
