项目11 74HC595N控制8个LED

项目11 74HC595N控制8个LED#

1. 项目介绍：

在之前的项目中，我们已经学过了怎样点亮一个LED。

ESP32上只有32个IO端口，我们如何点亮大量的led呢? 有时可能会耗尽ESP32上的所有引脚，这时候就需要用移位寄存器扩展它。你可以使用74HC595N芯片一次控制8个输出，而只占用你的微控制器上的几个引脚。你还可以将多个寄存器连接在一起，以进一步扩展输出。

在这个项目中，我们将使用ESP32、74HC595芯片和LED制作一个流水灯来了解74HC595芯片的功能。

2. 项目元件：





ESP32*1

面包板*1

74HC595N芯片*1

红色LED*8




220Ω电阻*8

跳线若干

USB 线*1

3. 元件知识：


74HC595N芯片： 简单来说就是具有8 位移位寄存器和一个存储器，以及三态输出功能。移位寄存器和存储器同步于不同的时钟，数据在移位寄存器时钟SCK的上升沿输入，在存储寄存器时钟RCK的上升沿进入的存储寄存器中去。如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。移位寄存器有一个串行移位输入端（SI）和一个用于级联的串行输出端（SQH）,8位移位寄存器可以异步复位（低电平复位），存储寄存器有一个8位三态并行的总线输出，当输出使能（OE）被使能（低电平有效）将存储寄存器中输出至74HC595N的引脚（总线）。

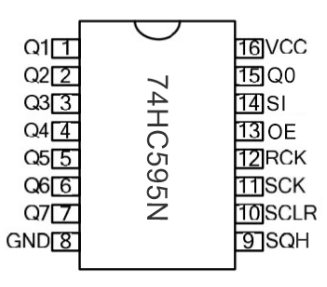

引脚说明：

引脚：

引脚说明：

13引脚OE

是一个输出使能引脚，用于确保锁存器的数据是否输入到Q0-Q7引脚。在低电平时，不输出高电平。在本实验中，我们直接连接GND，保持低电平输出数据。

14引脚SI/DS

这是74HC595接收数据的引脚，即串行数据输入端，一次只能输入一位，那么连续输入8次，就可以组成一个字节了。

10引脚SCLR/MR

一个初始化存储寄存器管脚的管脚。在低电平时初始化内部存储寄存器。在这个实验中，我们连接VCC以保持高水平。

11引脚SCK/SH_CP

移位寄存器的时钟引脚，上升沿时，移位寄存器中的数据整体后移，并接收新的数据输入。

12引脚RCK/ST_CP

存储寄存器的时钟输入引脚。上升沿时，数据从移位寄存器转存到存储寄存器中。这时数据就从Q0~Q7端口并行输出。

9引脚SQH

引脚是一个串行输出引脚，专门用于芯片级联，接下一个74HC595的SI端。

Q0–Q7(15引脚，1-7引脚)

八位并行输出端，可以直接控制数码管的8个段。

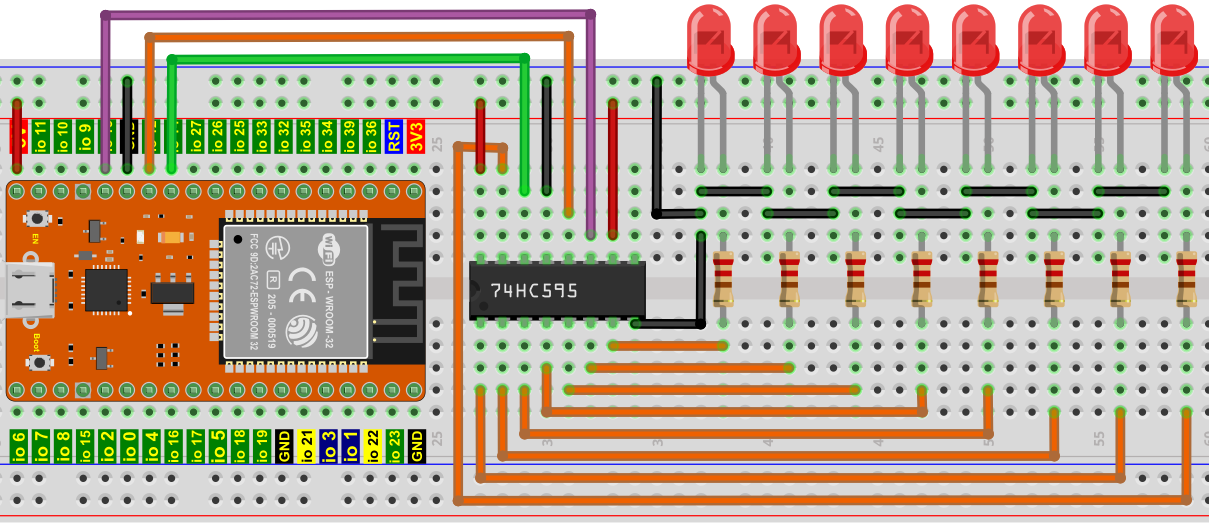

4. 项目接线图：

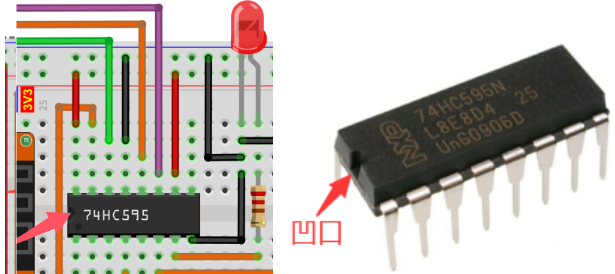

注意：需要注意74HC595N芯片插入的方向。



5. 项目代码：

//**********************************************************************
/*
 * 文件名 : 74HC595N 控制8个LED
 * 描述 : 用74HC575N驱动led流水灯.
*/
int dataPin = 14;   // 连接74HC595 DS的引脚(Pin14)
int latchPin = 12;  // 74HC595的ST_CP连接引脚(Pin12)
int clockPin = 13;  // 74HC595的SH_CP连接引脚(Pin11)

void setup() {
  // 设置引脚输出
  pinMode(latchPin, OUTPUT);
  pinMode(clockPin, OUTPUT);
  pinMode(dataPin, OUTPUT);
}

void loop() {
  // 定义一个单字节变量，用8位来表示LED柱状图的8个LED的状态。
  //该变量被赋值为0x01，即二进制00000001，表示只有一盏灯亮。
  byte x = 0x01;    // 0b 0000 0001
  for (int j = 0; j < 8; j++) { // 让led灯从右向左亮起
    writeTo595(LSBFIRST, x);
    x <<= 1; // 使变量向左移动一位，然后明亮的LED向左移动一步.
    delay(50);
  }
  delay(100);
  x = 0x80;       //0b 1000 0000
  for (int j = 0; j < 8; j++) { // 让led灯从左向右亮起
    writeTo595(LSBFIRST, x);
    x >>= 1;
    delay(50);
  }
  delay(100);
}
void writeTo595(int order, byte _data ) {
  // 输出低电平到latchPin
  digitalWrite(latchPin, LOW);
  // 发送串行数据到74HC595
  shiftOut(dataPin, clockPin, order, _data);
  // 输出高电平到latchPin，74HC595将数据更新到并行输出端口.
  digitalWrite(latchPin, HIGH);
}
//**********************************************************************************

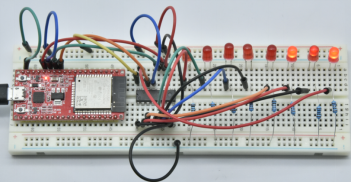

6. 项目现象：

代码上传成功后，利用USB线上电，可以看到的现象是：8个LED开始以流水模式闪烁。
