项目11 74HC595N控制8个LED#

1. 项目介绍：

在之前的项目中，我们已经学过了怎样点亮一个LED。

ESP32上只有32个IO端口，我们如何点亮大量的led呢? 有时可能会耗尽ESP32上的所有引脚，这时候就需要用移位寄存器扩展它。你可以使用74HC595N芯片一次控制8个输出，而只占用你的微控制器上的几个引脚。你还可以将多个寄存器连接在一起，以进一步扩展输出。

在这个项目中，我们将使用ESP32，74HC595芯片和LED制作一个流水灯来了解74HC595芯片的功能。

2. 项目元件：


ESP32*1	面包板*1	74HC595N芯片*1	红色LED*8

220Ω电阻*8	跳线若干	USB 线*1

3. 元件知识：

74HC595N芯片： 简单来说就是具有8 位移位寄存器和一个存储器，以及三态输出功能。移位寄存器和存储器同步于不同的时钟，数据在移位寄存器时钟SCK的上升沿输入，在存储寄存器时钟RCK的上升沿进入的存储寄存器中去。如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。移位寄存器有一个串行移位输入端（SI）和一个用于级联的串行输出端（SQH）,8位移位寄存器可以异步复位（低电平复位），存储寄存器有一个8位三态并行的总线输出，当输出使能（OE）被使能（低电平有效）将存储寄存器中输出至74HC595N的引脚（总线）。

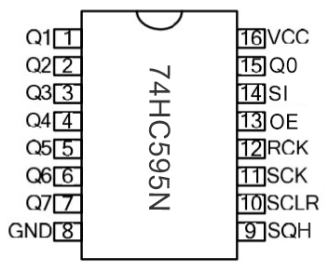

引脚说明：

引脚：	引脚说明：
13引脚OE	是一个输出使能引脚，用于确保锁存器的数据是否输入到Q0-Q7引脚。在低电平时，不输出高电平。在本实验中，我们直接连接GND，保持低电平输出数据。
14引脚SI/DS	这是74HC595接收数据的引脚，即串行数据输入端，一次只能输入一位，那么连续输入8次，就可以组成一个字节了。
10引脚SCLR/MR	一个初始化存储寄存器管脚的管脚。在低电平时初始化内部存储寄存器。在这个实验中，我们连接VCC以保持高水平。
11引脚SCK/SH_CP	移位寄存器的时钟引脚，上升沿时，移位寄存器中的数据整体后移，并接收新的数据输入。
12引脚RCK/ST_CP	存储寄存器的时钟输入引脚。上升沿时，数据从移位寄存器转存到存储寄存器中。这时数据就从Q0~Q7端口并行输出。
9引脚SQH	引脚是一个串行输出引脚，专门用于芯片级联，接下一个74HC595的SI端。
Q0–Q7(15引脚，1-7引脚)	八位并行输出端，可以直接控制数码管的8个段。

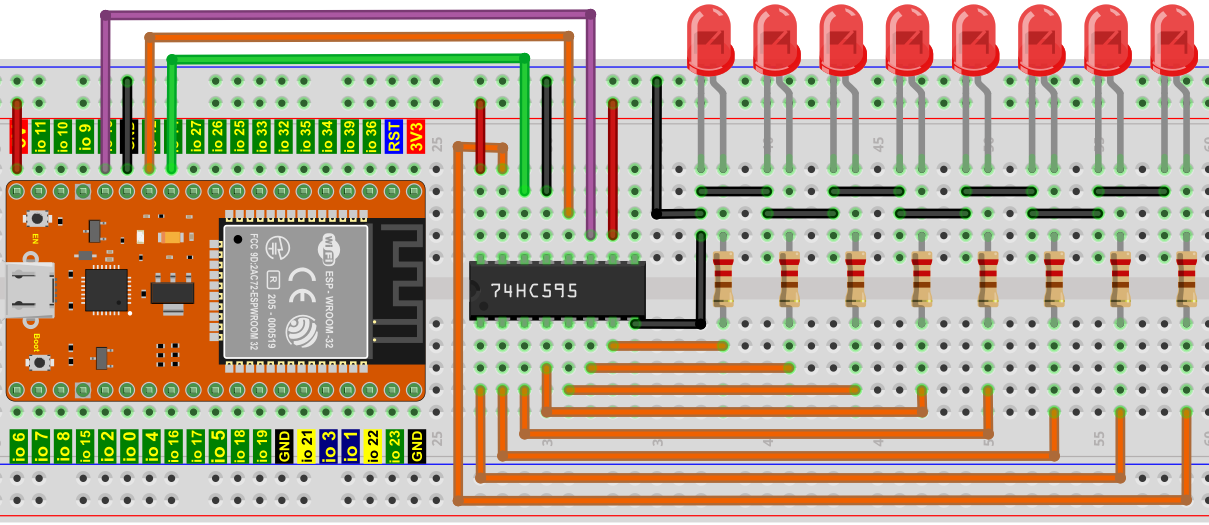

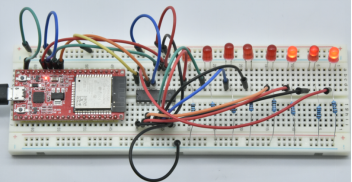

4. 项目接线图：

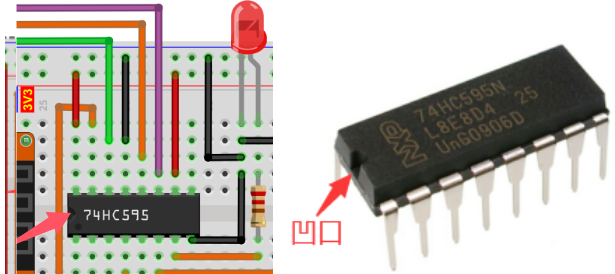

注意：需要注意74HC595N芯片插入的方向。

5. 项目代码：

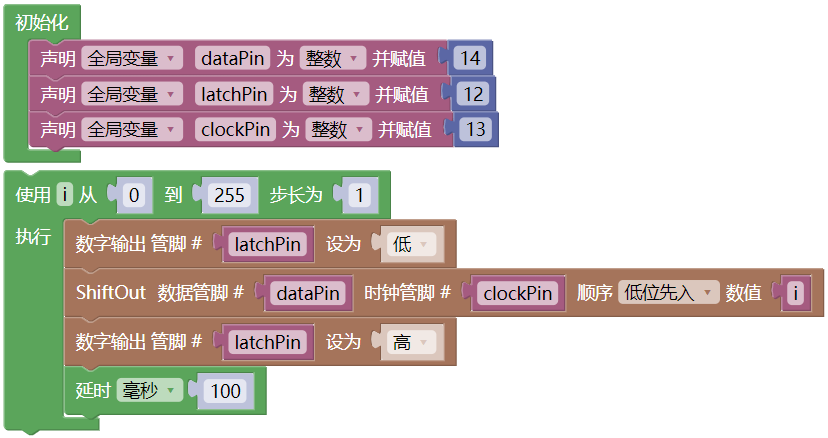

你可以打开我们提供的代码，也可以自己编写代码，其如下：

从 “” 拖出 “”。

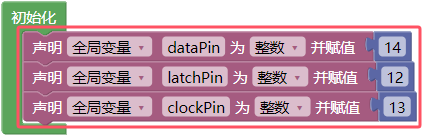

先从 “ ” 拖出 “” 3 次放入 “” 中；再从 “” 拖出 “” 3 次放入 “”中，将 item 分别改成 dataPin、latchPin、clockPin，对应的赋值后面数字 0 改成 14、12、13 。

从 “” 拖出 “” ，从 1 到 10 步长为 1 改成从 0 到 255 步长为 1。

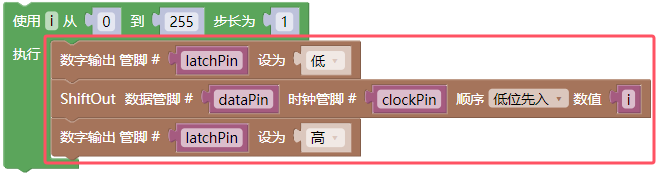

从 “” 分别拖出 “” 、“” 、“ ” 放入 “ ” 中，再从 “” 分别拖出 “”、“”、“”、“”，“” 依次对应的放入；将第 1 个管脚 latchPin 后面的 “ 高 ” 改成 “ 低 ”，“ 高位先入 ” 改成 “ 低位先入 ” 。
