项目06 RGB LED

项目06 RGB LED#


1. 项目介绍：

RGB led由三种颜色(红、绿、蓝)组成，通过混合这三种基本颜色可以发出不同的颜色。

在这个项目中，我们将向你介绍RGB LED，并向你展示如何使用ESP32控制RGB LED发出不同的颜色光。即使RGB LED是非常基本的，但这也是一个介绍自己或他人电子和编码基础的伟大方式。

2. 项目元件：




ESP32*1

面包板*1

RGB LED*1




220Ω电阻*3

跳线若干

USB 线*1

3. 元件知识：

显示器大多遵循RGB颜色标准，电脑屏幕上的所有颜色都是由红、绿、蓝三种颜色以不同比例混合而成。

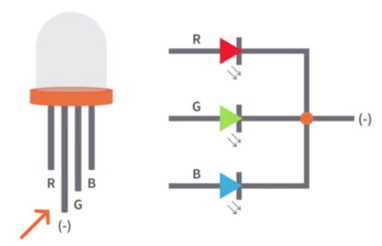

这个RGB LED有4个引脚，每个颜色(红，绿，蓝)和一个共同的阴极。为了改变RGB led的亮度，我们可以使用ESP的PWM引脚。PWM引脚会给RGB led不同占空比的信号以获得不同的颜色。

如果我们使用3个10位PWM来控制RGBLED，理论上我们可以通过不同的组合创建 2^10 × 2^10 × 2^10= 1,073,741,824(10亿)种颜色。

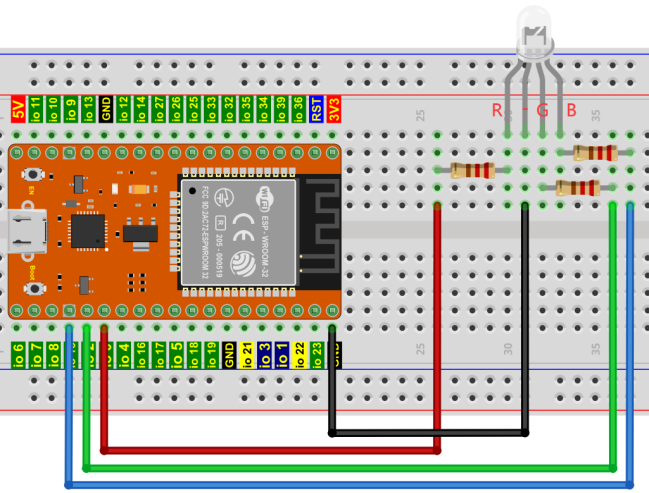

4. 项目接线图：


5. 项目代码：

//**********************************************************************
/*
 * 文件名  : RGB LED
 * 描述 : 使用RGB 显示随机颜色.
*/
int ledPins[] = {0, 2, 15};    //定义红、绿、蓝引脚
const byte chns[] = {0, 1, 2};        //定义PWM通道
int red, green, blue;
void setup() {
  for (int i = 0; i < 3; i++) {   //设置pwm通道，1KHz,8bit
    ledcSetup(chns[i], 1000, 8);
    ledcAttachPin(ledPins[i], chns[i]);
  }
}

void loop() {
  red = random(0, 256);
  green = random(0, 256);
  blue = random(0, 256);
  setColor(red, green, blue);
  delay(200);
}

void setColor(byte r, byte g, byte b) {
  ledcWrite(chns[0], 255 - r); //共阴极LED，高电平开启LED.
  ledcWrite(chns[1], 255 - g);
  ledcWrite(chns[2], 255 - b);
}
//*************************************************************************************

6. 项目现象：

代码上传成功后，利用USB线上电后，你会看到的现象是：RGB LED开始显示随机颜色。
