1. 项目介绍：

在生活中，我们可以利用显示器等模块来做各种实验。你也可以DIY各种各样的小物件。例如，用一个温度传感器和显示器做一个温度测试仪，或者用一个超声波模块和显示器做一个距离测试仪。下面，我们将使用LCD_128X32_DOT模块作为显示器，将其连接到ESP32控制板上。将使用ESP32主板控制LCD_128X32_DOT显示屏显示各种英文文字、常用符号和数字。

2. 项目元件：




ESP32*1

面包板*1

LCD_128X32_DOT*1



4P转杜邦线公单*1

USB 线*1

3. 元件知识：


LCD_128X32_DOT： 一个像素为128X32的液晶屏模块，它的驱动芯片为ST7567A。模块使用IIC通信方式，它不仅可以显示英文字母、符号，还可以显示中文文字和图案。使用时，还可以在代码中设置，让英文字母和符号等显示不同大小。

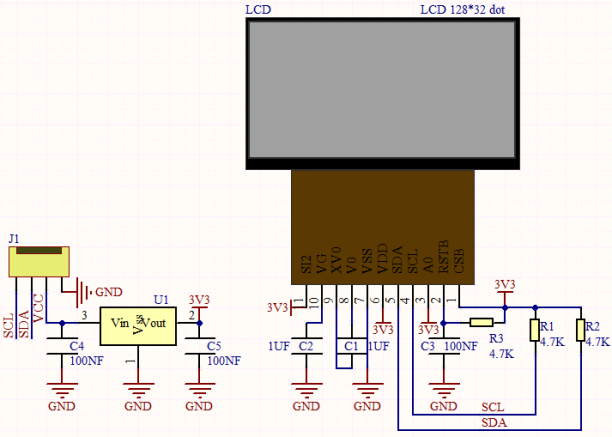

LCD_128X32_DOT原理图：


LCD_128X32_DOT技术参数：

显示像素：128 * 32 字符

工作电压：DC 5V

工作电流：100mA (5V)

模块最佳工作电压：5V

亮度、对比度可通过程序指令控制

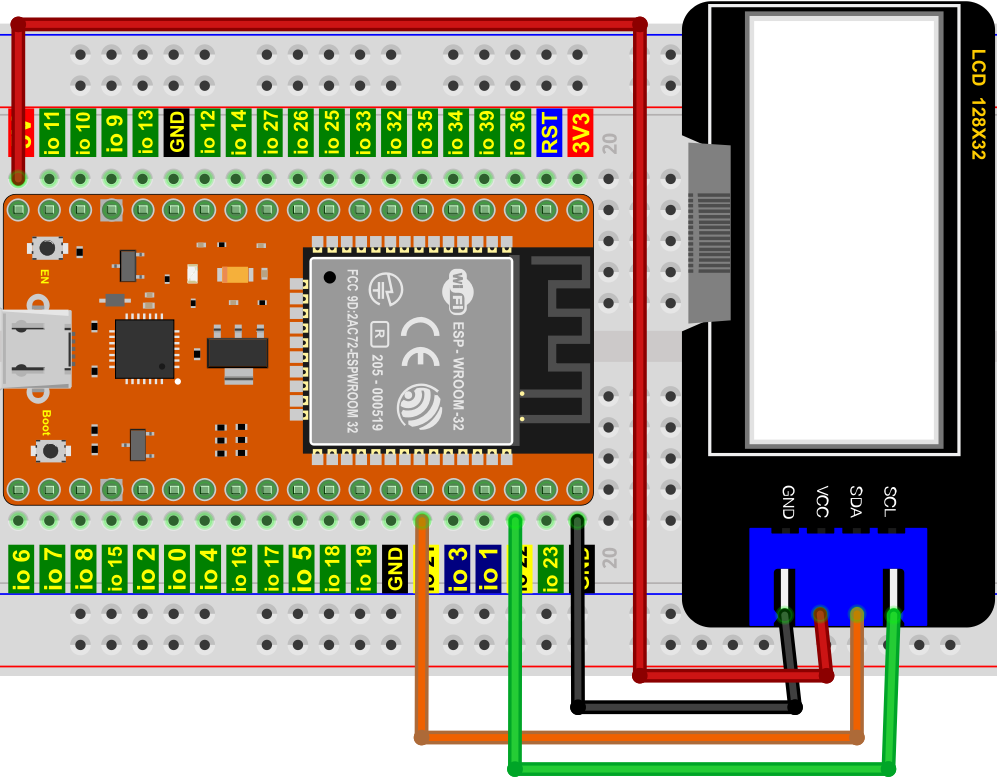

4. 项目接线图：


5. 添加LCD_128×32库：

本项目代码使用了一个名为 “LCD_128×32” 库。如果你已经添加好了 “LCD_128×32” 库，则跳过此步骤。如果你还没有添加，请在学习之前安装它。添加第三方库的步骤如下:

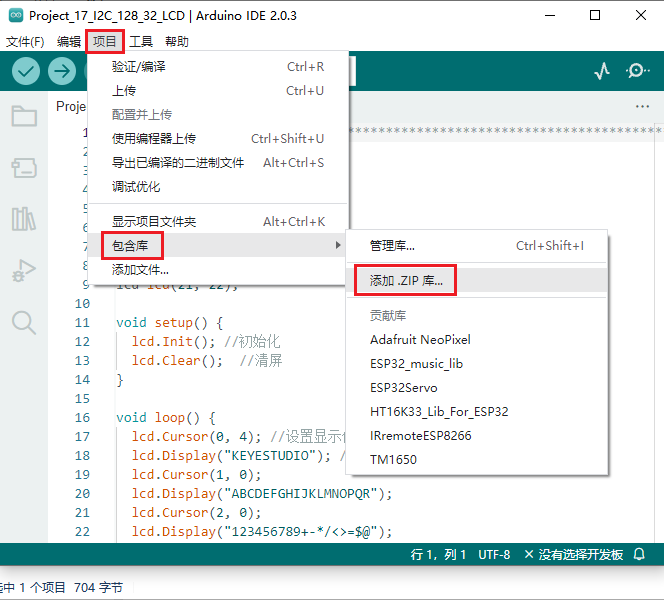

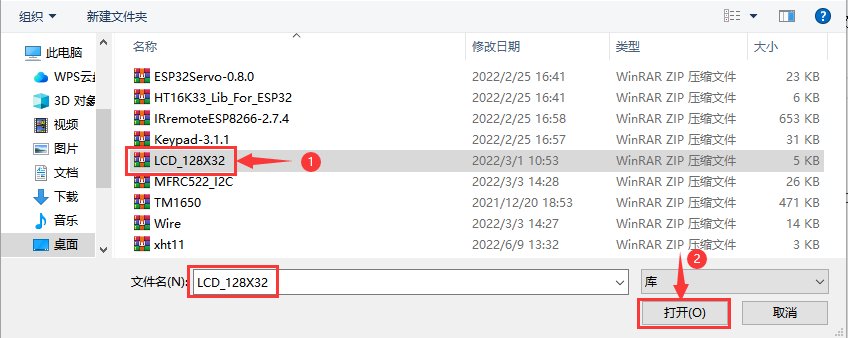

打开Arduino IDE，单击 “项目” → “包含库” → “添加.ZIP库…”。在弹出窗口中找到该目录下名为 …\Arduino代码、库文件\Arduino库文件\LCD_128X32.ZIP 的文件，先选中 LCD_128X32.ZIP 文件，再单击 “打开”。



6. 项目代码：

//**********************************************************************************
/*
 * 文件名  : LCD 128*32
 * 描述 : LCD 128*32显示字符串
*/
#include "lcd128_32_io.h"

//创建lCD128 *32引脚，sda--->21， scl--->22
lcd lcd(21, 22);

void setup() {
  lcd.Init(); //初始化
  lcd.Clear();  //清屏
}

void loop() {
  lcd.Cursor(0, 4); //设置显示位置
  lcd.Display("KEYESTUDIO"); //设置显示
  lcd.Cursor(1, 0);
  lcd.Display("ABCDEFGHIJKLMNOPQR");
  lcd.Cursor(2, 0);
  lcd.Display("123456789+-*/<>=$@");
  lcd.Cursor(3, 0);
  lcd.Display("%^&(){}:;'|?,.~\\[]");
}
//**********************************************************************************

7. 项目现象：

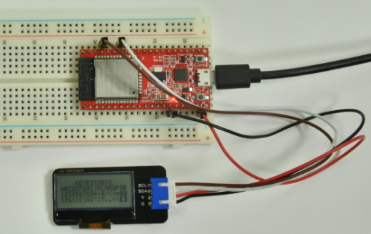

代码上传成功后，利用USB线上电，你会看到的现象是：128X32LCD模块显示屏第一行显示“KEYESTUDIO”、第二行显示“ABCDEFGHIJKLMNOPQR”、第三行显示“123456789±*/<>=$@”、第四行显示“%^&(){}:;'|?,.~\[]”。
