项目03 LED闪烁#

1. 项目介绍：

在这个项目中，我们将向你展示LED闪烁效果。我们使用ESP32的数字引脚打开LED，让它闪烁。

2. 项目元件：


ESP32*1	面包板*1	红色LED*1

220Ω电阻*1	跳线*2	USB 线*1

3. 项目接线图：

首先，切断ESP32的所有电源。然后根据电路图和接线图搭建电路。电路搭建好并验证无误后，用USB线将ESP32连接到电脑上。

注意：避免任何可能的短路(特别是连接3.3V和GND)!

警告：短路可能导致电路中产生大电流，造成元件过热，并对硬件造成永久性损坏。

注意:

怎样连接LED

怎样识别五色环220Ω电阻

4. 项目代码：

代码可以从前面 “资料下载” 中找到。（注意：从本课程开始后续课程不再进行此提示）

你可以把代码移到任何地方。例如，我们将代码保存在 D盘中，路径为D:\2. 项目教程。

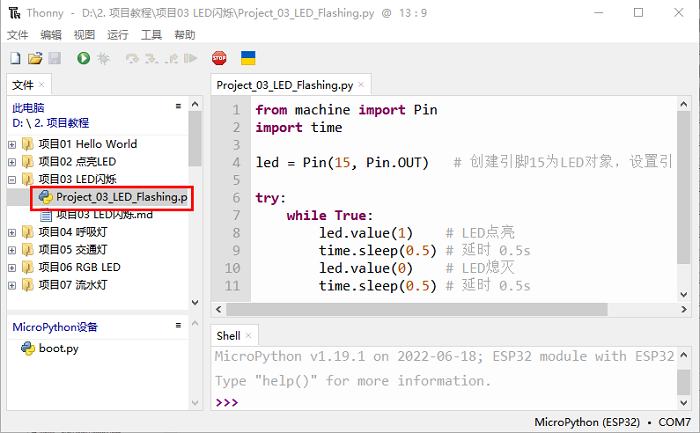

打开 “Thonny” 软件，点击 “此电脑” → “D:” → “2. 项目教程” → “项目03 LED闪烁”。并鼠标左键双击 “Project_03_LED_Flashing.py”。

from machine import Pin
import time

led = Pin(15, Pin.OUT)   # 创建引脚15为LED对象，设置引脚15为输出

try:
    while True:
        led.value(1)    # LED点亮
        time.sleep(0.5) # 延时 0.5s
        led.value(0)    # LED熄灭
        time.sleep(0.5) # 延时 0.5s
except:
    pass

5. 项目现象：

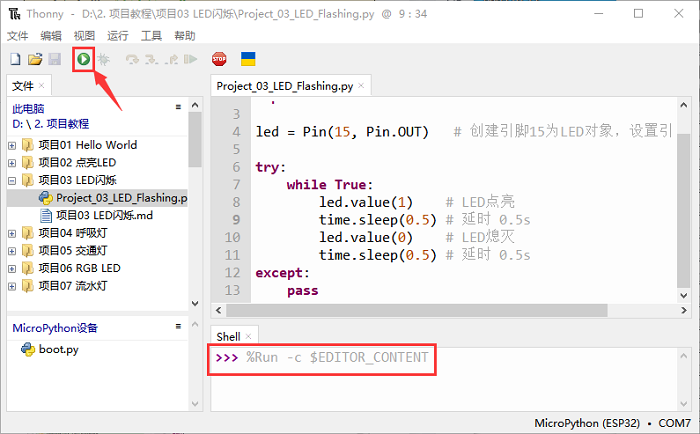

确保ESP32已经连接到电脑上，单击。

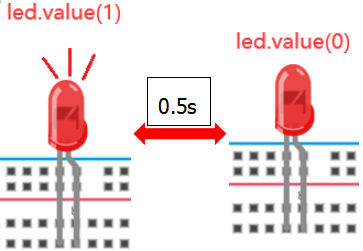

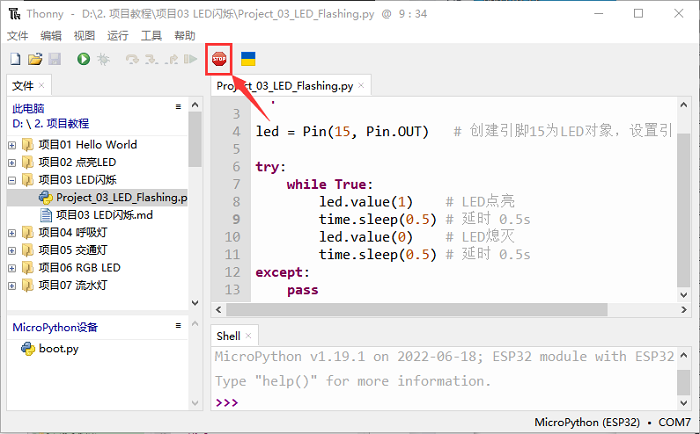

单击，代码开始执行，你会看到的现象是：电路中的LED开始闪烁。按 “Ctrl+C” 或单击退出程序。
