项目06 RGB LED#

1. 项目介绍：

RGB led由三种颜色(红、绿、蓝)组成，通过混合这三种基本颜色可以发出不同的颜色。

在这个项目中，我们将向你介绍RGB LED，并向你展示如何使用ESP32控制RGB LED发出不同的颜色光。即使RGB LED是非常基本的，但这也是一个介绍自己或他人电子和编码基础的伟大方式。

2. 项目元件：


ESP32*1	面包板*1	RGB LED*1

220Ω电阻*3	跳线若干	USB 线*1

3. 元件知识：

显示器大多遵循RGB颜色标准，电脑屏幕上的所有颜色都是由红、绿、蓝三种颜色以不同比例混合而成。

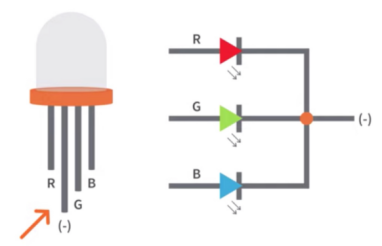

这个RGB LED有4个引脚，每个颜色(红，绿，蓝)和一个共同的阴极。为了改变RGB led的亮度，我们可以使用ESP的PWM引脚，PWM引脚会给RGB led不同占空比的信号以获得不同的颜色。

如果我们使用3个10位PWM来控制RGBLED，理论上我们可以通过不同的组合创建2^10 ×2^10 ×2^10= 1,073,741,824(10亿)种颜色。

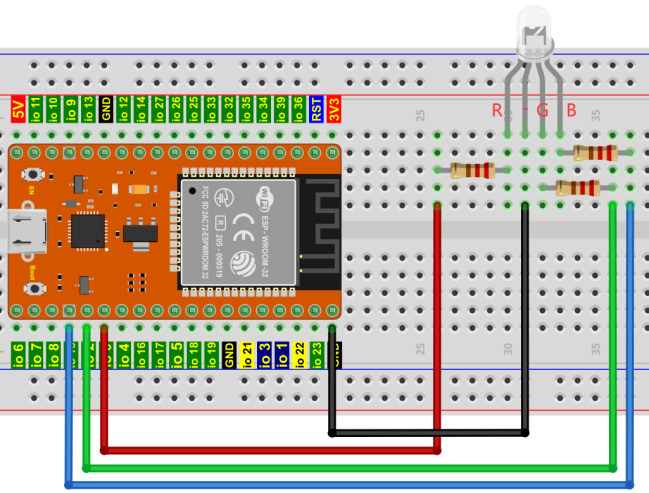

4. 项目接线图：

5. 项目代码：

你可以把代码移到任何地方。例如，我们将代码保存在 D盘中，路径为D:\2. 项目教程。

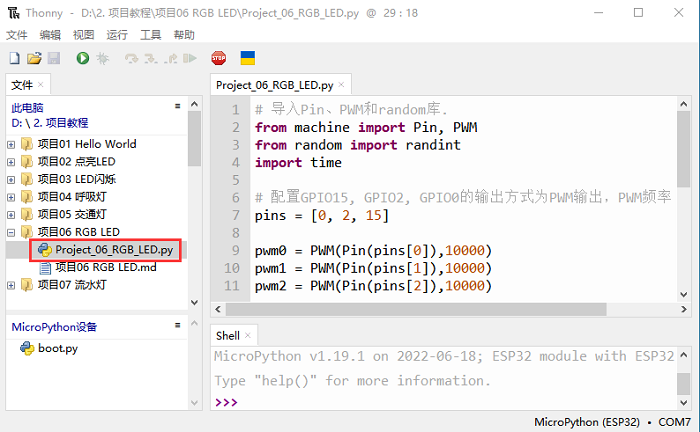

打开 “Thonny” 软件，点击 “此电脑” → “D:” → “2. 项目教程” → “项目06 RGB LED”。并鼠标左键双击 “Project_06_RGB_LED.py”。

# 导入Pin、PWM和random库.
from machine import Pin, PWM
from random import randint
import time

# 配置GPIO15, GPIO2, GPIO0的输出方式为PWM输出，PWM频率为10000Hz.
pins = [0, 2, 15]

pwm0 = PWM(Pin(pins[0]),10000)
pwm1 = PWM(Pin(pins[1]),10000)
pwm2 = PWM(Pin(pins[2]),10000)

#定义一个函数来设置RGBLED的颜色.
def setColor(r, g, b):
    pwm0.duty(1023-r)
    pwm1.duty(1023-g)
    pwm2.duty(1023-b)

try:
    while True:
        red   = randint(0, 1023)
        green = randint(0, 1023)
        blue  = randint(0, 1023)
        setColor(red, green, blue)
        time.sleep_ms(200)
except:
    pwm0.deinit()
    pwm1.deinit()
    pwm2.deinit()

6. 项目现象：

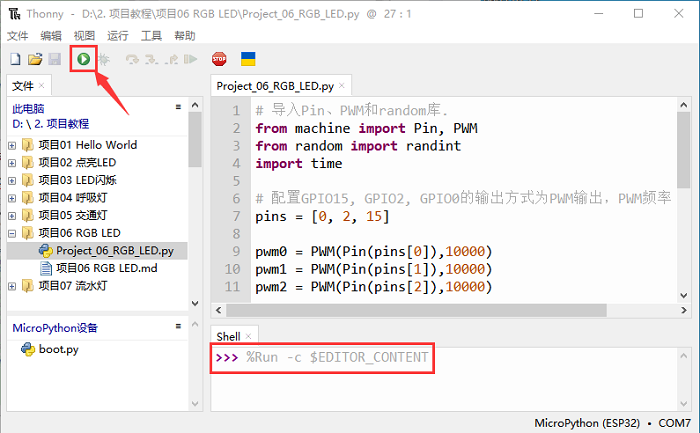

确保ESP32已经连接到电脑上，单击。

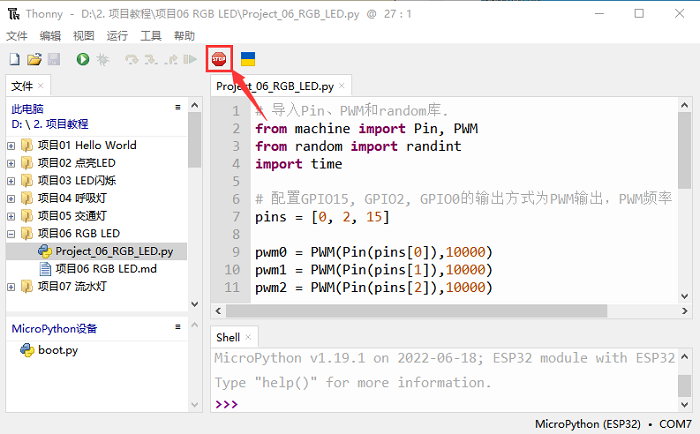

单击，代码开始执行，你会看到的现象是：RGB LED开始显示随机颜色。按 “Ctrl+C” 或单击退出程序。
