项目16 防窃警报器

项目16 防窃警报器#

1. 项目介绍：

人体红外传感器测量运动物体发出的热的红外(IR)线。该传感器可以检测人、动物和汽车的运动，从而触发安全警报和照明。它们被用来检测移动，是安全的理想选择，如防盗警报和安全照明系统。

在这个项目中，我们将使用ESP32控制人体红外传感器、蜂鸣器和LED来模拟防盗报警器。

2. 项目元件：





ESP32*1

面包板*1

人体红外传感器*1

NPN型晶体管(S8050)*1





有源蜂鸣器*1

红色 LED*1

220Ω电阻*1

1KΩ电阻*1




3P转杜邦线公单*1

跳线若干

USB 线*1

3. 元件知识：

人体红外传感器： 是一款基于热释电效应的人体红外传感器，能检测到人体或动物身上发出的红外线，配合菲涅尔透镜能使传感器探测范围更远更广。它主要采用RE200B-P传感器元件，当附近有人或者动物运动时，该模块会输出一个高电平1；否则输出低电平0。特别注意，这个传感器可以检测在运动中的人、动物和汽车，静止中的人、动物和汽车是检测不到的，检测最远距离大约为7米左右。

注意：人体红外传感器应避开日光、汽车头灯、白炽灯直接照射，也不能对着热源(如暖气片、加热器)或空调，以避免环境温度较大的变化而造成误报。同时还易受射频辐射的干扰。

传感器技术参数：

最大输入电压：DC 5-15V

最大工作电流：50MA

最大功率：0.3W

静态电流: <50uA

工作温度：-20 ~ 85℃

控制信号：数字信号(1/0)

延迟时间：大约2.3到3秒钟

感应角度：小于100度锥角

检测最远距离：大约7米左右

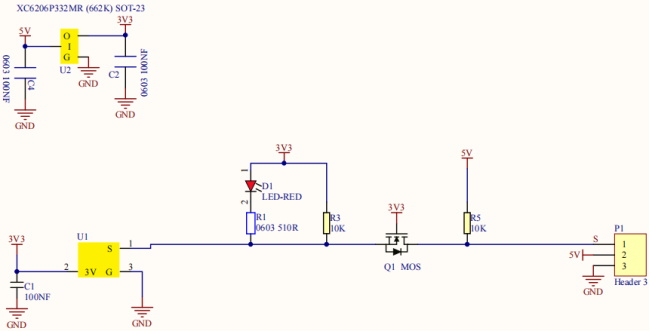

传感器原理图：

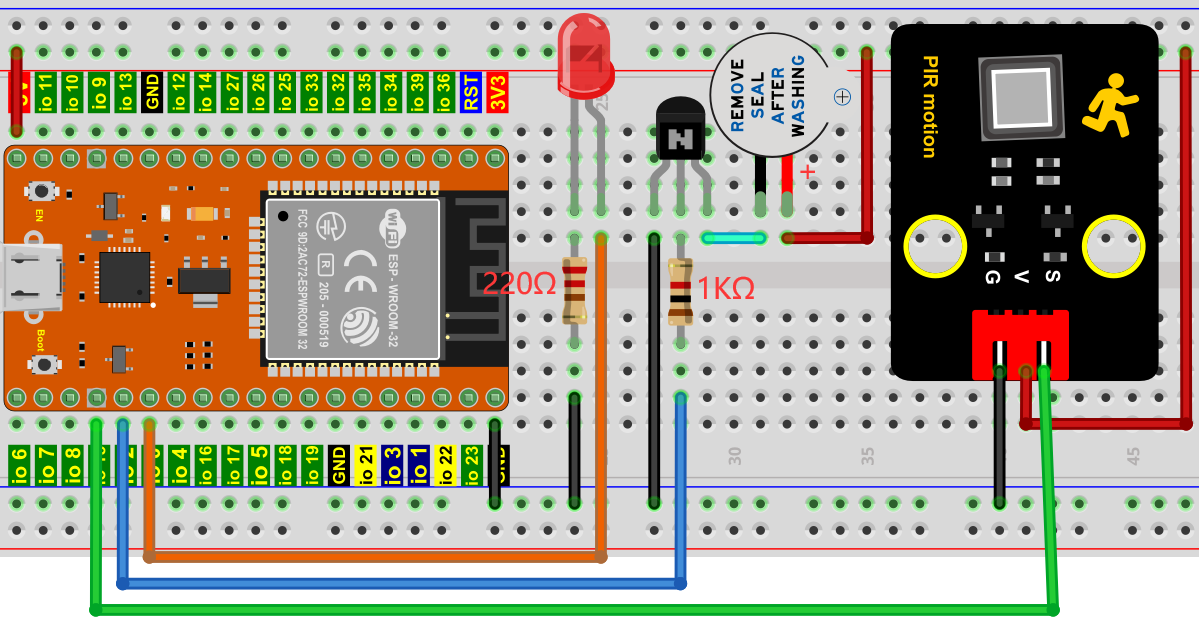

4. 项目接线图：


5. 项目代码：

//**********************************************************************
/*
 * 文件名  : 防盗报警器
 * 描述 : 人体红外传感器蜂鸣器和LED模拟防盗报警.
*/
#define buzzerPin   2   // 蜂鸣器的引脚
#define ledPin   0     // LED的引脚
#define pirPin   15     // PIR运动传感器的引脚
byte pirStat = 0;   // PIR运动传感器的状态
void setup() {
 pinMode(buzzerPin, OUTPUT);
 pinMode(ledPin, OUTPUT);
 pinMode(pirPin, INPUT);
}
void loop()
{
 pirStat = digitalRead(pirPin);

 if (pirStat == HIGH)
 {            // 如果检测到人或移动的动物
   digitalWrite(buzzerPin, HIGH);  // 蜂鸣器嗡嗡作响
   digitalWrite(ledPin, HIGH);  // led灯亮
   delay(500);
   digitalWrite(buzzerPin, LOW);  // 蜂鸣器不响
   digitalWrite(ledPin, LOW);  // led关闭
   delay(500);
 }
 else {  // 否则，没有检测到人或移动的动物，
   digitalWrite(buzzerPin, LOW); // 关闭蜂鸣器
   digitalWrite(ledPin, LOW);  // led关闭
 }
}
//*********************************************************************************

6. 项目现象：

代码上传成功后，利用USB线上电，你会看到的现象是：如果人体红外传感器检测到附近有人移动时，蜂鸣器就会不断地发出警报，且LED不断地闪烁。
