项目21 继电器

项目21 继电器#

1. 项目介绍：

在日常生活中，我们一般使用交流来驱动电气设备，有时我们会用开关来控制电器。如果将开关直接连接到交流电路上，一旦发生漏电，人就有危险。从安全的角度考虑，我们特别设计了这款具有NO(常开)端和NC(常闭)端的继电器模块。

在这节课，我们将学习一个比较特殊，好用的开关，就是继电器模块。

2. 项目元件：





ESP32*1

面包板*1

继电器模块*1

红色LED*1





3P转杜邦线公单*1

USB 线*1

220Ω电阻*1

跳线若干

3. 元件知识：

继电器： 它主要采用HK4100F-DC 5V-SHC继电器元件。继电器有3个接线柱用于外接电路，分别为NO、COM和NC端（背后丝印）。

常开（NO）：该引脚是常开的，除非向继电器模块的信号引脚提供信号，因此，普通接触针通过NC脚断开其连接，通过NO脚建立连接。

公共触点（COM）：此引脚用来连接其他模块/元器件，如LED。

LED：Img

常闭（NC）：此NC引脚通过COM引脚连接，形成闭合电路，可以通过ESP32等开发板，控制继电器模块，来切换闭合或断开。

当继电器没有接控制信号时，COM端和NC端连通，COM端和NO端断开。

控制时，把G接控制板的GND，V接控制板的5V，S接控制板的数字口。当S信号端设置为高电平时，继电器开启，继电器COM端和NC端断开，COM端和NO端连通；S信号端设置为低电平时，继电器关闭，继电器COM端和NC端连通，COM端和NO端断开。

  • 工作电压：5V（DC）

  • 工作电流：≤50MA

  • 最大功率：0.25W

  • 输入信号：数字信号

  • 触点电流：<3A

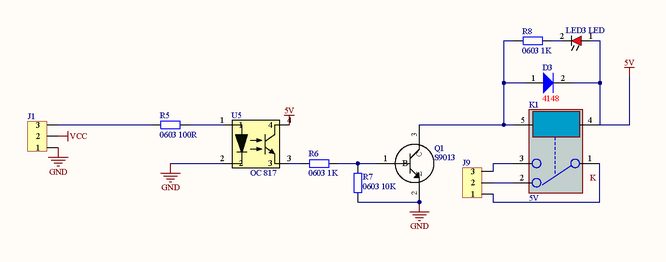

继电器原理图：

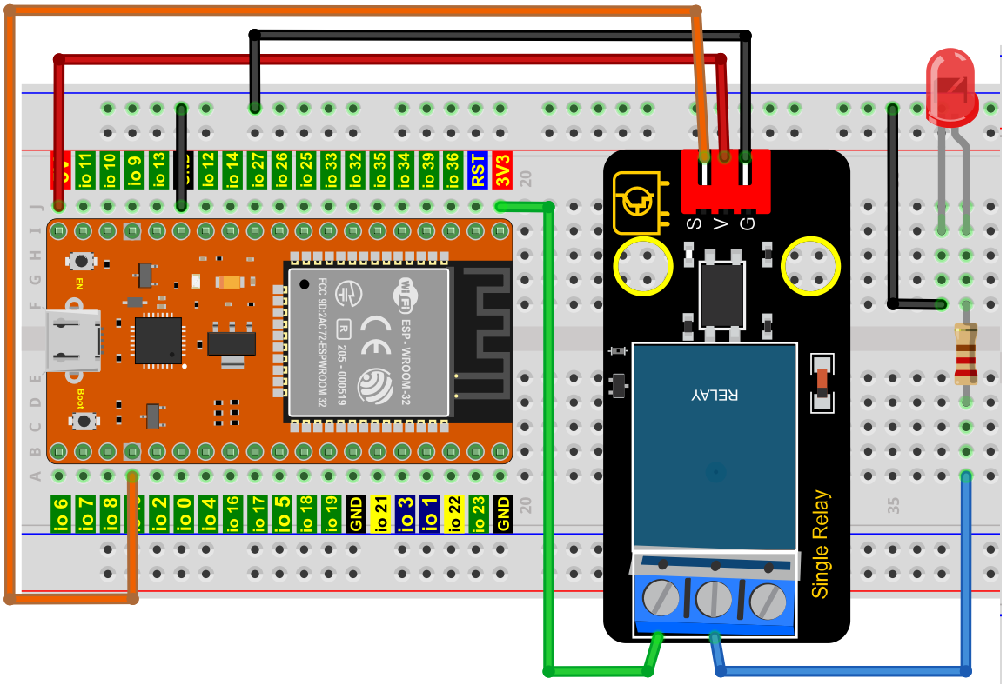

4. 项目接线图：


5. 项目代码：

//**********************************************************************************
/*
 * 文件名  : 继电器
 * 描述 : 继电器开与关.
*/
#define  Relay  15 // 定义数字15
void setup()
{
pinMode(Relay, OUTPUT); // 将“继电器”设置为“输出”
}
void loop()
{
digitalWrite(Relay, HIGH); // 打开继电器
delay(1000); //延时 1 s
digitalWrite(Relay, LOW); // 关闭继电器
delay(1000); // 延时 1 s
}
//**********************************************************************************

6. 项目现象：

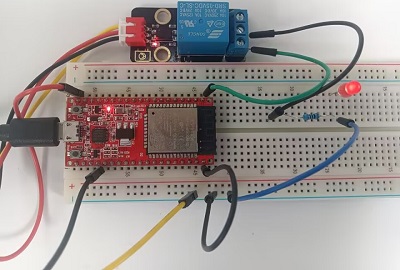

代码上传成功后，利用USB线上电，你会看到的现象是：继电器将循环开与关，开启1秒LED点亮1秒，关闭1秒LED熄灭1秒。同时可以听到继电器开与关的声音，还可以看到继电器上的指示灯指示状态的变化。
