项目31 温度仪表#

1. 项目介绍：

热敏电阻是一种电阻，其阻值取决于温度和温度的变化，广泛应用于园艺、家庭警报系统等装置中。因此，我们可以利用这一特性来制作温度仪表。

2. 项目元件：

3. 元件知识：

热敏电阻： 热敏电阻是一种温度敏感电阻。当热敏电阻感应到温度的变化时，它的电阻就会发生变化。我们可以利用热敏电阻的这种特性来检测温度强度。热敏电阻及其电子符号如下所示。

热敏电阻的电阻值与温度的关系为：

式中：

Rt为热敏电阻在T2温度下的电阻；

R为热敏电阻在T1温度下的标称阻值；

EXP[n]是e的n次幂；

B为温度指数；

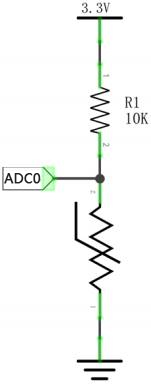

T1，T2是开尔文温度(绝对温度)，开尔文温度=273.15 +摄氏温度。对于热敏电阻的参数，我们使用：B=3950, R=10KΩ，T1=25℃。热敏电阻的电路连接方法与光敏电阻类似，如下所示：

我们可以利用ADC转换器测得的值来得到热敏电阻的电阻值，然后利用公式来得到温度值。因此，温度公式可以推导为：

4. 读取热敏电阻的值：

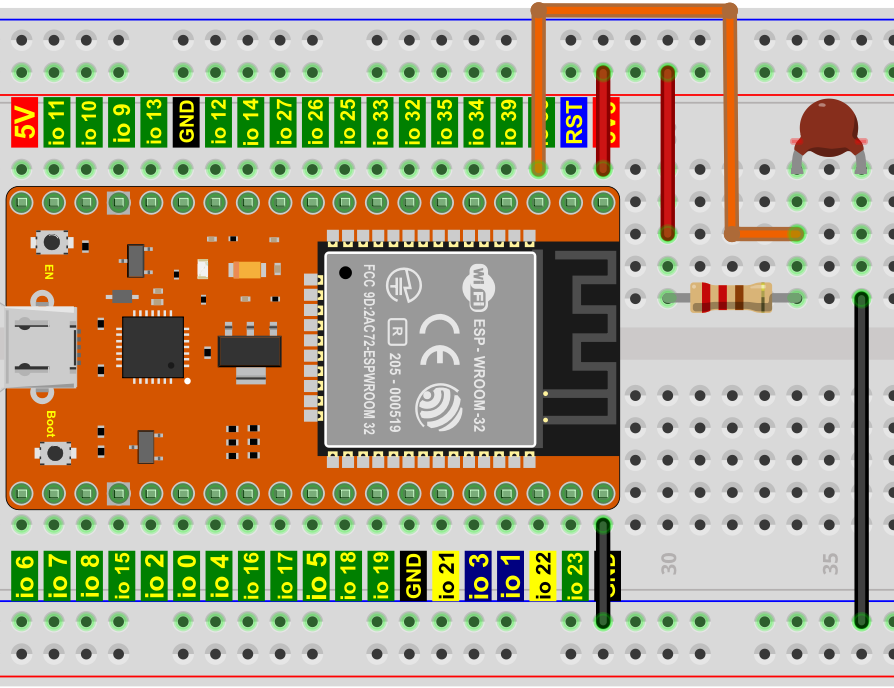

首先我们学习热敏电阻读取当前的温度值并将其打印出来。请按下面的接线图接好线：

代码说明：

读取模拟温度传感器(热敏电阻)的温度值。

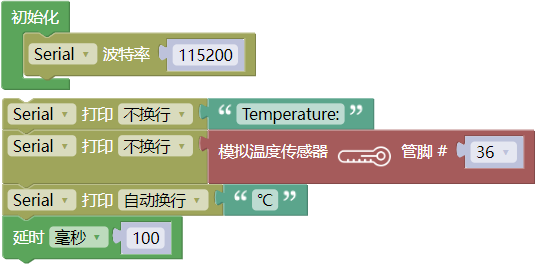

你可以打开我们提供的代码，也可以自己编写代码，其如下：

从 “” 拖出 “”。
从 “” 拖出 “” 放入 “”，设置波特率为 115200 。
先从 “” 拖出 “ ” ；接着从 “” 拖出 “” ；将 “自动换行” 改成 “不换行” ，“hello” 改成 “Temperature:” 。
先从 “” 拖出 “ ” ；接着从 “” 拖出 “” ，管脚为 36 ；将 “自动换行” 改成 “不换行” 。
复制代码块 “ ” 1次，将 “不换行” 改成 “自动换行” ，“Temperature:” 改成 “ ℃ ” ；再从 “” 拖出 “”，设置延时为100毫秒。
