项目10 8×8点阵屏#

1. 项目介绍：

点阵屏是一种电子数字显示设备，可以显示机器、钟表、公共交通离场指示器和许多其他设备上的信息。

在这个项目中，我们将使用ESP32控制8x8 LED点阵来显示图案。

2. 项目元件：


ESP32*1	面包板*1	8×8点阵屏*1

4P转杜邦线公单*1	USB 线*1

3. 元件知识：

8×8点阵屏模块： 8×8的点阵由64个LED组成，每个LED被放置在一排和一列的交叉点上。利用单片机驱动一个8×8点阵时，我们总共需要用到16个数字口，这样就极大的浪费单片机资料。为此，我们特别设计了这个模块，利用HT16K33芯片驱动1个8×8点阵，只需要利用单片机的I2C通信端口控制点阵，大大的节约了单片机资源。

8×8点阵屏模块规格参数：

工作电压：DC 5V

工作电流：≤200MA

最大功率：1W

8×8点阵屏模块原理：

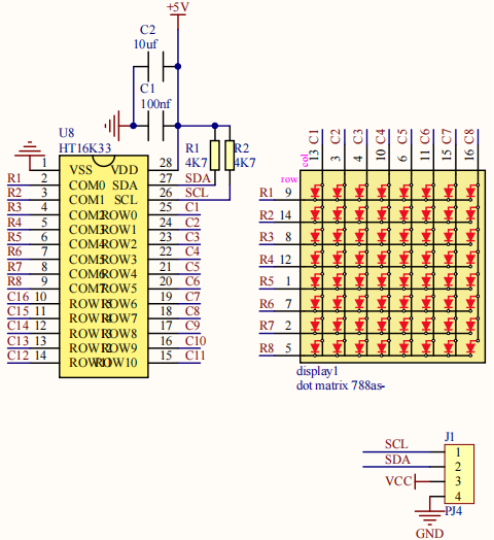

如原理图所示，如果想要点亮第一行第一列的LED灯，只需要把C1置高电平，R1置低电平，它就亮了。如果我们想让第一行led全部点亮，那么我们让R1为低电平，C1~C8全部为高电平就可以了，原理非常简单。但是这样的话我们总共需要用到16个IO口，这样就极大的浪费单片机资源。为此，我们特别设计了这个模块，利用HT16K33芯片驱动1个8*8点阵，只需要利用单片机的I2C通信端口控制点阵，大大的节约了单片机资源。

有些模块上自带3个拨码开关，可以让你随意拨动开关，这是用来设置I2C通信地址的，设置方法如下表格。我们的这个模块中，模块已经固定了通信地址，A0，A1，A2全部接地，即地址为0x70。

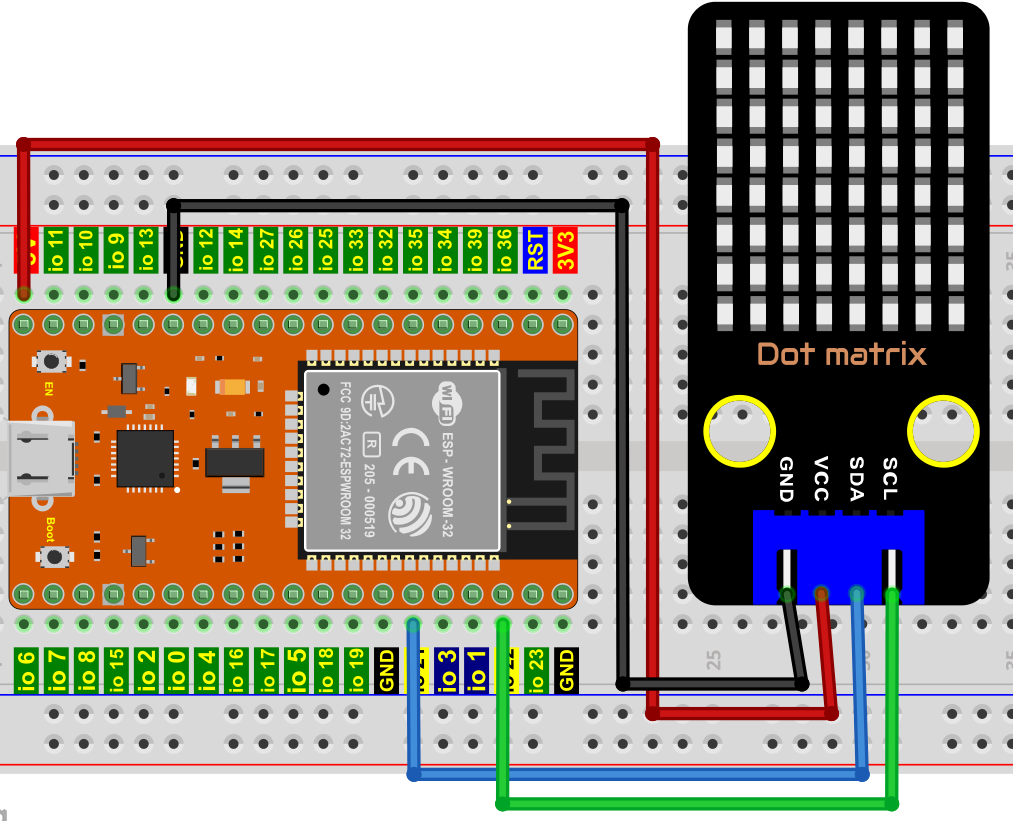

4. 项目接线图：

5. 项目代码：

你可以把代码移到任何地方。例如，我们将代码保存在 D盘中，路径为D:\2. 项目教程。

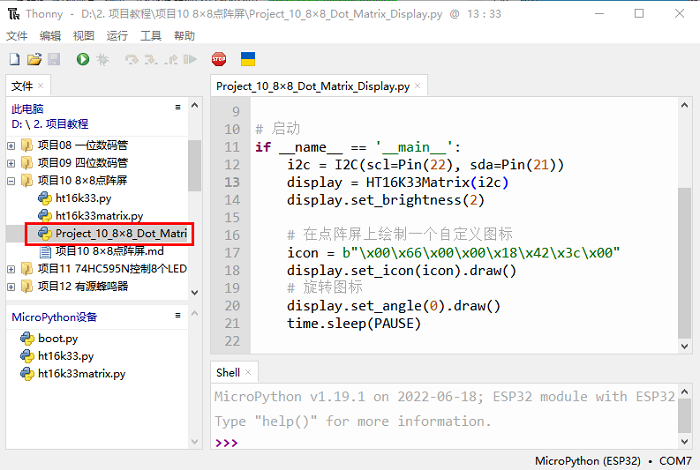

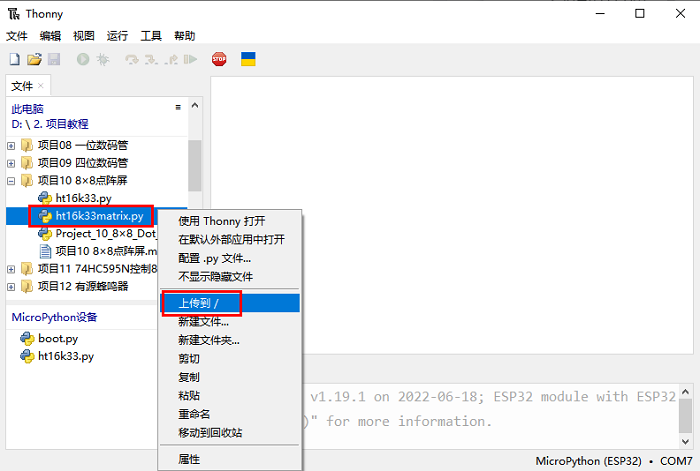

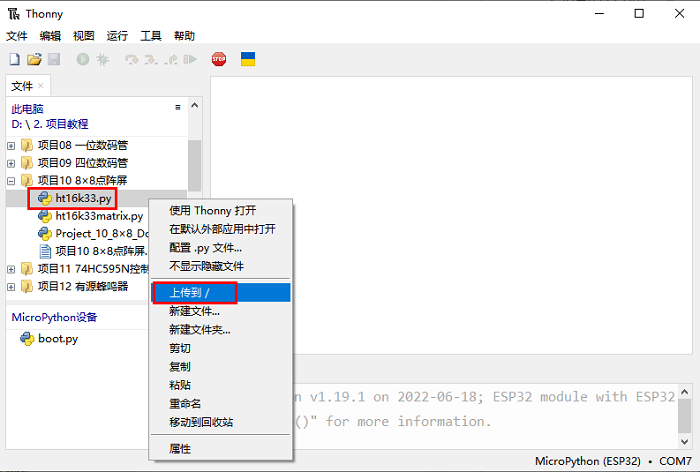

打开 “Thonny” 软件，点击 “此电脑” → “D:” → “2. 项目教程” → “项目10 8×8点阵屏”。分别选择 “ht16k33matrix.py” 和 “ht16k33.py”，右击鼠标选择 “上传到/”，等待 “ht16k33matrix.py” 和 “ht16k33.py” 被上传到ESP32，然后鼠标左键双击 “Project_10_8×8_Dot_Matrix_Display.py”。

# 导入库
import utime as time
from machine import I2C, Pin, RTC
from ht16k33matrix import HT16K33Matrix

# 常量
DELAY = 0.01
PAUSE = 3

# 启动
if __name__ == '__main__':
    i2c = I2C(scl=Pin(22), sda=Pin(21))
    display = HT16K33Matrix(i2c)
    display.set_brightness(2)

    # 在点阵屏上绘制一个自定义图标
    icon = b"\x00\x66\x00\x00\x18\x42\x3c\x00"
    display.set_icon(icon).draw()
    # 旋转图标
    display.set_angle(0).draw()
    time.sleep(PAUSE)

6. 项目现象：

确保ESP32已经连接到电脑上，单击。

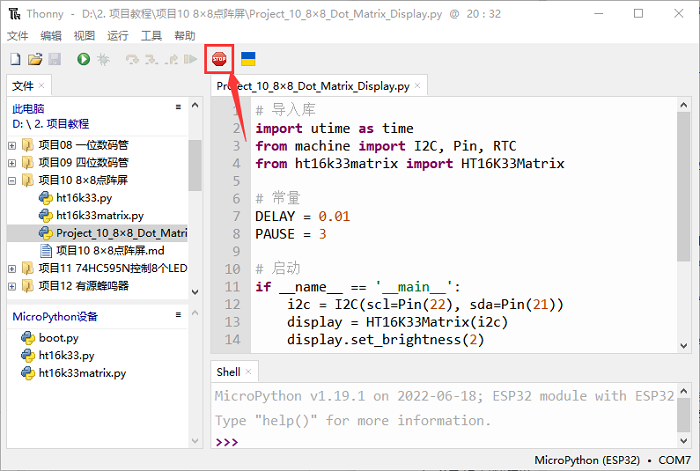

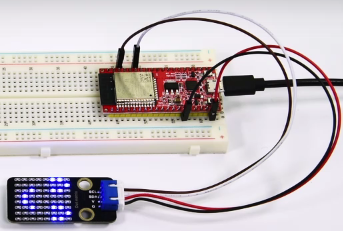

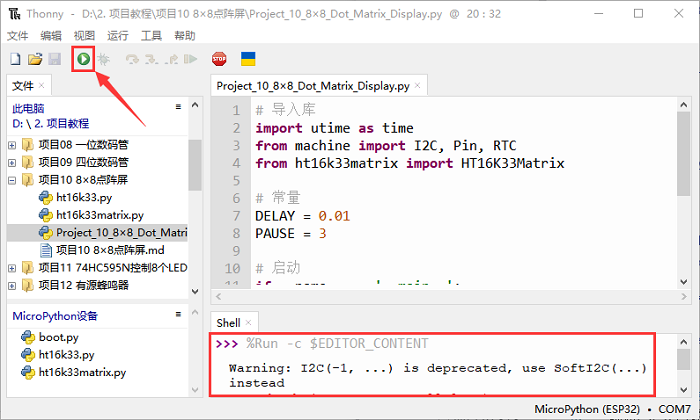

单击，代码开始执行，你会看到的现象是：8*8点阵屏显示 “笑脸” 图案。按 “Ctrl+C” 或单击退出程序。
