项目29 温湿度表

项目29 温湿度表#

1. 项目介绍:

在冬季时,空气中的湿度很低,就是空气很干燥,再加上寒冷,人体的皮肤就容易过于干燥而裂,所以需要在用加湿器给家里的空气增加湿度,但是怎么知道空气过于干燥了呢?那就需要检测空气湿度的设备。

这节课就来学习温湿度传感器的使用。我们使用温湿度传感器制作一个温湿度计,并且还结合LCD 128X32 DOT来显示温度和湿度值。

2. 项目元件:





ESP32*1

面包板*1

LCD_128X32_DOT*1

温湿度传感器*1




3P转杜邦线公单*1

4P转杜邦线公单*1

USB 线*1

3. 元件知识:


温湿度传感器: 是一款含有已校准数字信号输出的温湿度复合传感器,其精度湿度±5%RH,温度±2℃,量程湿度20-90%RH, 温度0~50℃。温湿度传感器应用专用的数字模块采集技术和温湿度传感技术,确保产品具有极高的可靠性和卓越的长期稳定性。温湿度传感器包括一个电阻式感湿元件和一个NTC测温元件,非常适用于对精度和实时性要求不高的温湿度测量场合。 工作电压在3.3V-5.5V范围内。

温湿度传感器有三个引脚,分别为VCC,GND和S。S为数据输出的引脚。使用的是串行通讯。

温湿度传感器的单总线格式定义:

名称

单总线格式定义

起始信号

微处理器把数据总线(SDA)拉低一段时间至少 18ms(最大不得超过 30ms),通知传感器准备数据。

响应信号

传感器把数据总线(SDA)拉低 83µs,再接高 87µs 以响应主机的起始信号。

湿度

湿度高位为湿度整数部分数据,湿度低位为湿度小数部分数据

温度

温度高位为温度整数部分数据,温度低位为温度小数部分数据,且温度低位 Bit8 为 1 则表示负温度,否则为正温度

校验位

校验位=湿度高位+湿度低位+温度高位+温度低位

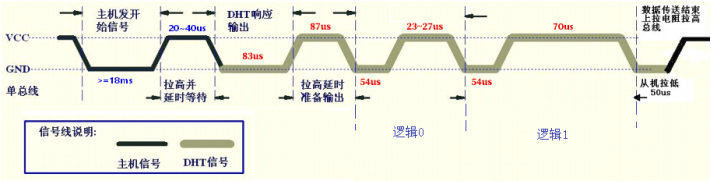

温湿度传感器数据时序图:

用户主机(MCU)发送一次开始信号后,温湿度传感器从低功耗模式转换到高速模式,待主机开始信号结束后,温湿度传感器发送响应信号,送出 40bit 的数据,并触发一次信采集。信号发送如图所示。


温湿度传感器可以很容易地将温湿度数据添加到您的DIY电子项目中。它是完美的远程气象站,家庭环境控制系统,和农场或花园监测系统。

温湿度传感器的参数:

  • 工作电压:+5 V

  • 温度范围:0-50 °C ,误差:± 2 °C

  • 湿度范围:20-90% RH ,误差:± 5% RH

  • 数字接口

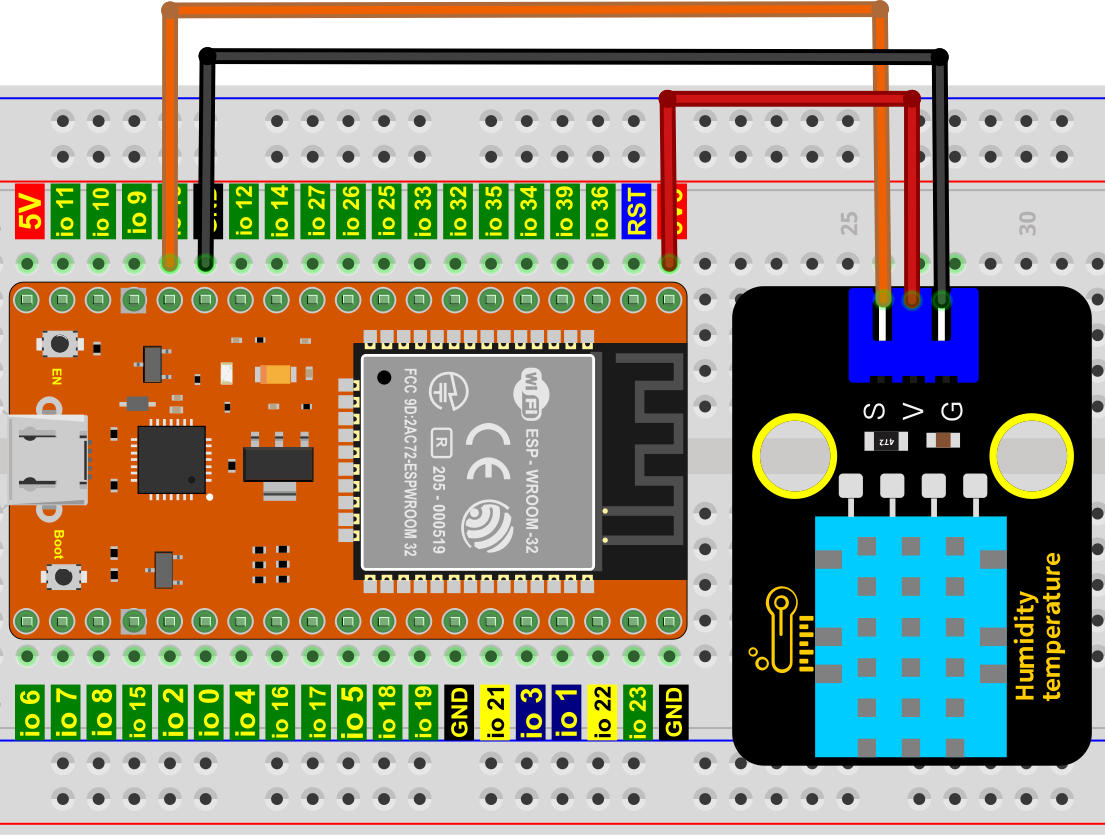

温湿度传感器的原理图:


4. 读取温湿度值:


代码说明:


这是读取温湿度传感器检测的温度和湿度,温湿度传感器有 3 种型号,根据不同型号选择,这里是选择 DHT11 型号。

你可以打开我们提供的代码,也可以自己编写代码,其如下:

  1. 从 “Img” 拖出 “Img”。

  2. 从 “Img” 拖出 “Img” 放入 “Img”,设置波特率为 115200 。

  3. 先从 “Img” 拖出 “Img” ,将 “自动换行” 改成 “不换行”;接着从 “ Img ” 拖出 “ Img ”,将 hello 改成 RH: 。

  4. 先从 “Img” 拖出 “Img” ,将 “自动换行” 改成 “不换行”;接着从 “ Img ” 拖出 “ Img ”,管脚为 13 ,选择 “获得湿度” 。

  5. 复制代码块 “ Img ” 1次,将 RH: 改成 % 。

  6. 复制代码块 “Img” 1次,将 RH: 改成 Temp: ,选择 “获得温度” ,将 % 改成 C ,将最下面的 “不换行” 改成 “自动换行” 。

  7. 从 “Img” 拖出 “Img”,设置延时为100毫秒。

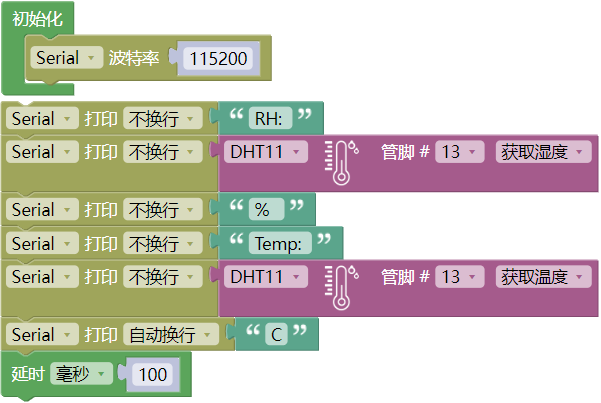

完整代码:

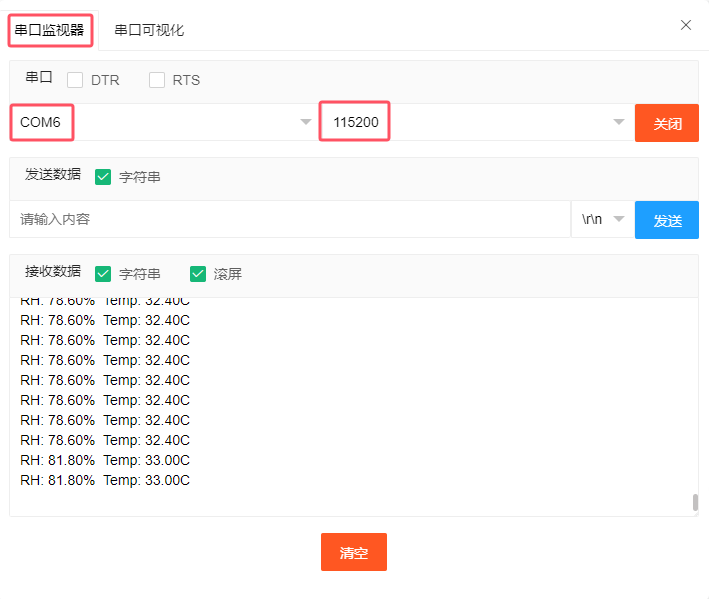

编译并上传代码到ESP32,代码上传成功后,利用USB线上电,单击图标 Img 进入串行监视器,设置波特率为 115200。你会看到的现象是:串口监视器窗口将打印当前显示当前环境中的温湿度数据,如下图。

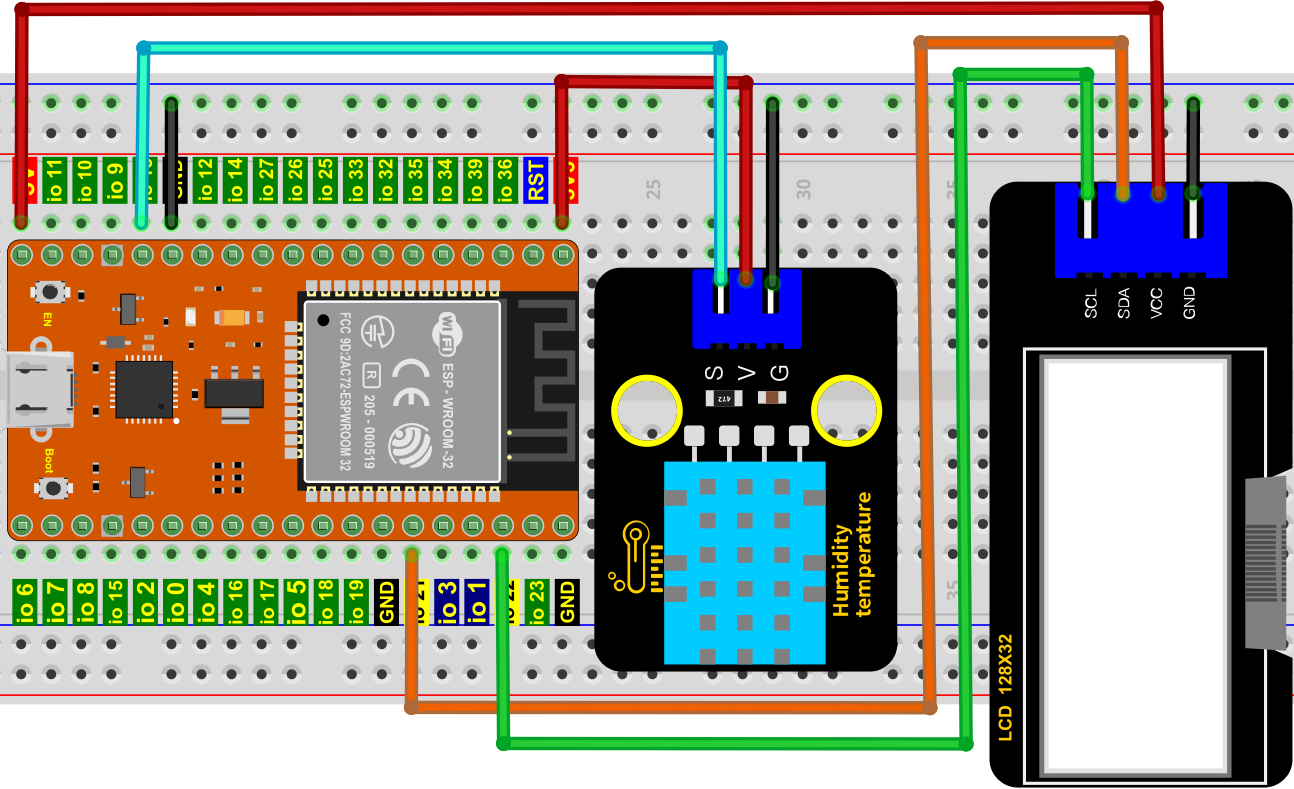

5. 温湿度仪表的接线图:

现在我们开始用LCD_128X32_DOT打印温湿度传感器的值,我们会在LCD_128X32_DOT的屏幕上看到相应的值。让我们开始这个项目吧。请按照下面的接线图进行接线:

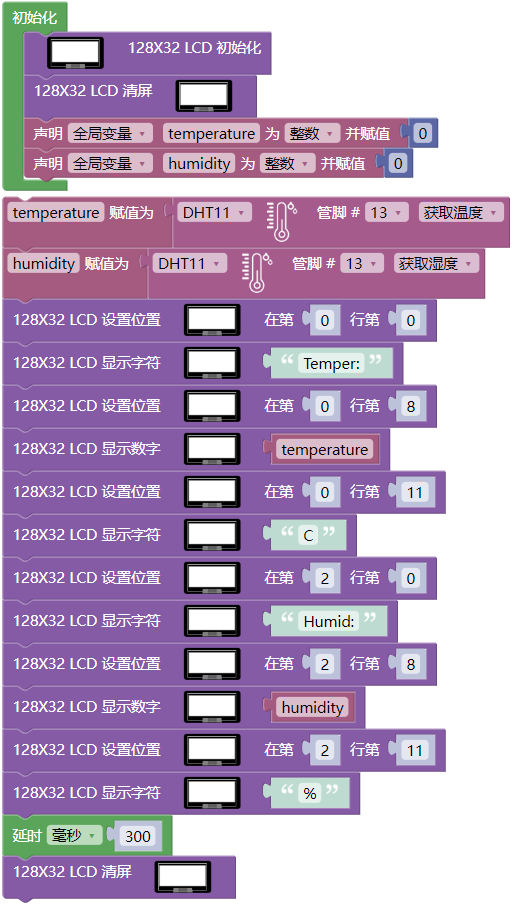

6. 项目代码:

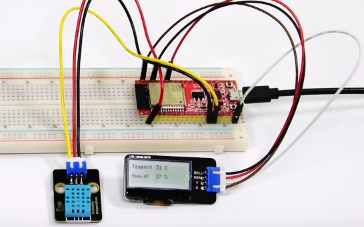

7. 项目现象:

编译并上传代码到ESP32,代码上传成功后,利用USB线上电,你会看到的现象是:LCD 128X32 DOT的屏幕上显示温湿度传感器检测环境中相应的温度值和湿度值。
