项目23 火焰警报器

1. 项目介绍：

火灾是一种可怕的灾害，火灾报警系统在房屋，商业建筑和工厂中是非常有用的。

在本项目中，我们将使用ESP32控制火焰传感器，蜂鸣器和LED来模拟火灾报警装置。这是一个有意义的创客活动。

2. 项目元件：

ESP32*1	面包板*1	火焰传感器*1	红色 LED*1
有源蜂鸣器*1	220Ω电阻*1	10KΩ电阻*1	跳线若干
NPN型晶体管(S8050)*1	1kΩ 电阻*1	USB 线*1

3. 元件知识：

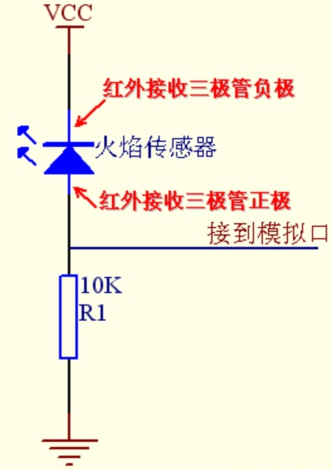

火焰传感器（红外接收三极管）： 火焰会发出一定程度的IR光，这种光人眼是看不到的，但我们的红外接收三极管可以检测到它，并提醒微控制器（如ESP32）已经检测到火灾。红外接收三极管可以探测火焰，然后将火焰亮度转换为波动水平信号。红外接收三极管的短引脚是负极，另一个长引脚是正极。我们应该连接短引脚（负极)到5V，连接长引脚(正极)到模拟引脚，一个电阻和GND。如下图所示：

注意：火焰传感器应避开日光、汽车头灯、白炽灯直接照射，也不能对着热源(如暖气片、加热器)或空调，以避免环境温度较大的变化而造成误报。同时还易受射频辐射的干扰。

4. 读取火焰传感器的模拟值：

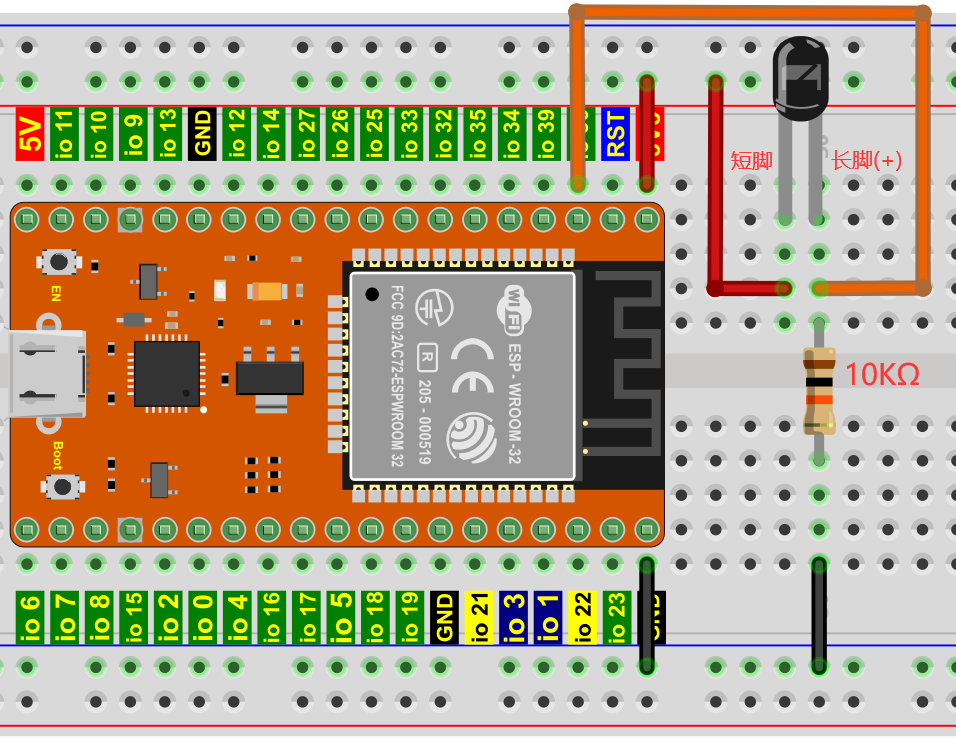

我们首先用一个简单的代码来读取火焰传感器的模拟值并打印出来。接线请参照以下接线图：

代码说明：

从指定的模拟管脚读取火焰传感器的模拟信号，模拟信号的范围为：0 ~ 4095 。

你可以打开我们提供的代码，也可以自己编写代码，其如下：

1. 从 “” 拖出 “”。

2. 从 “” 拖出 “” 放入 “”，设置波特率为 115200 。

3. 先从 “” 拖出 “” ；接着从 “ ”，管脚为 36 。

4. 从 “” 拖出 “”，设置延时为100毫秒。

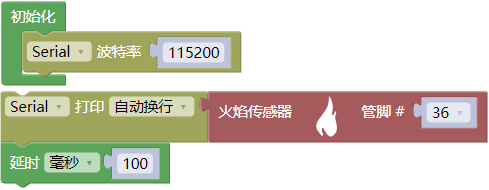

完整代码：

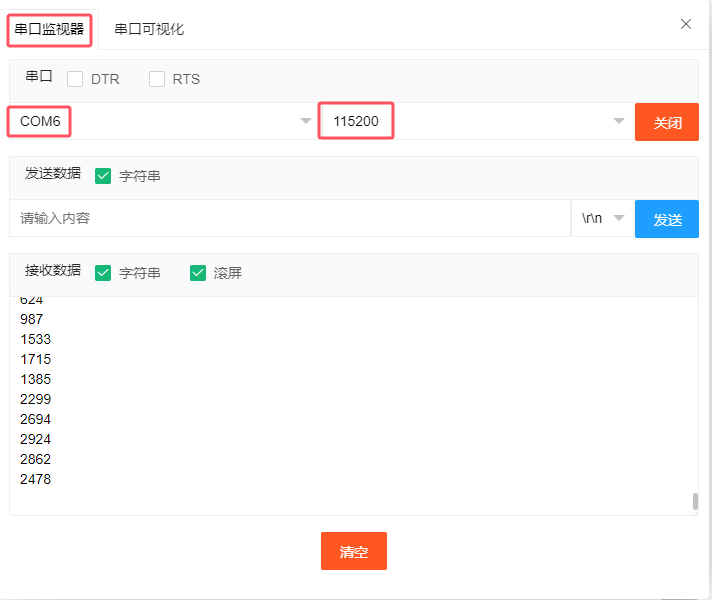

编译并上传代码到ESP32，代码上传成功后，利用USB线上电，单击图标 进入串行监视器，设置波特率为 115200。可以看到的现象是：串口监视器窗口将打印火焰传感器读取的模拟值，当火焰靠近火焰传感器时，模拟值增大；反之，模拟值减小。

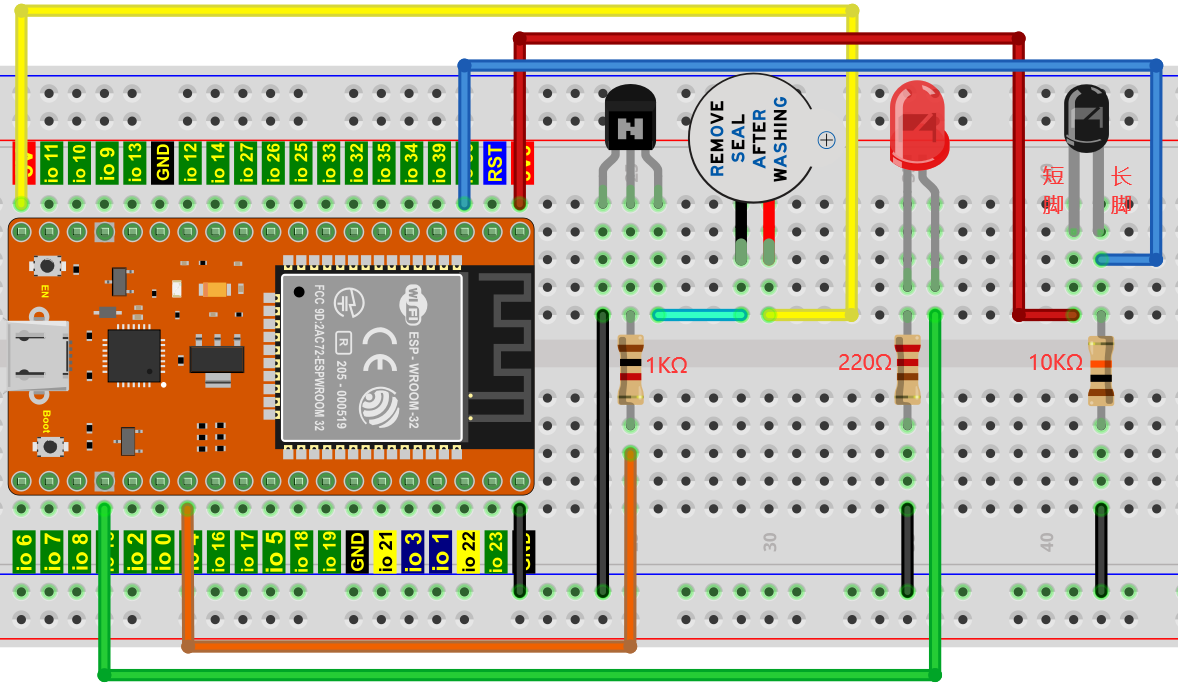

5. 火焰报警的接线图：

接下来，我们将使用火焰传感器和蜂鸣器、LED制作一个有趣的项目——火灾报警装置。当火焰传感器检测到火焰时，LED闪烁，蜂鸣器报警。

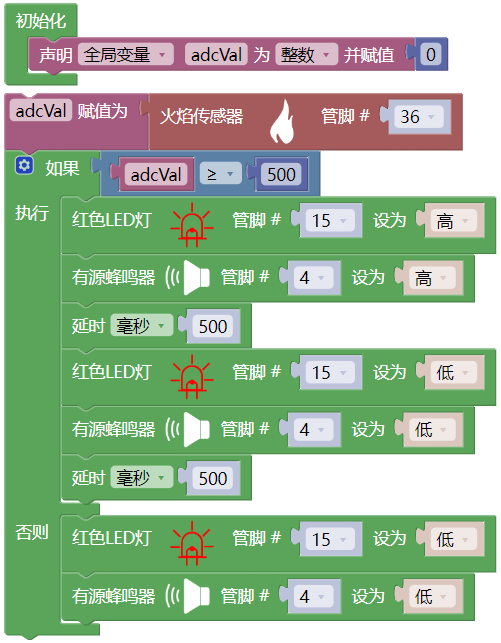

6. 项目代码：

（注意：代码中的阀值500可以根据实际情况自己重新设置）

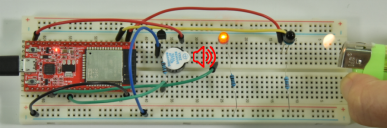

7. 项目现象：

编译并上传代码到ESP32，代码上传成功后，利用USB线上电，你会看到的现象是：当火焰传感器检测到火焰时，LED闪烁，蜂鸣器报警；否则，LED不亮，蜂鸣器不响。
