项目03 LED闪烁

项目03 LED闪烁#

1. 项目介绍：

在这个项目中，我们将向你展示LED闪烁效果。我们使用ESP32的数字引脚打开LED，让它闪烁。

2. 项目元件：




ESP32*1

面包板*1

红色LED*1




220Ω电阻*1

跳线*2

USB 线*1

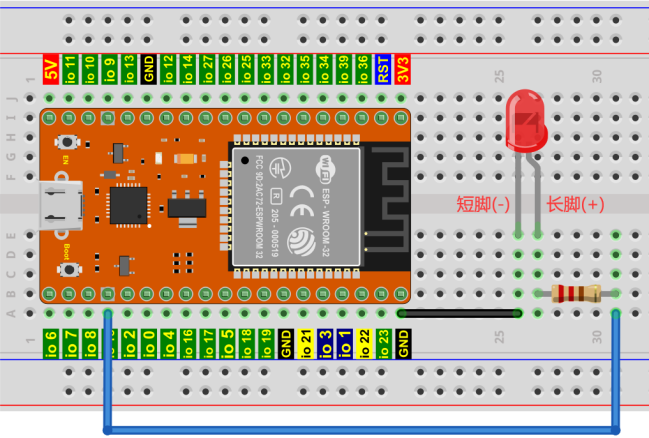

3. 项目接线图：

首先，切断ESP32的所有电源。然后根据电路图和接线图搭建电路。电路搭建好并验证无误后，用USB线将ESP32连接到电脑上。

注意：避免任何可能的短路(特别是连接3.3V和GND)!

警告：短路可能导致电路中产生大电流，造成元件过热，并对硬件造成永久性损坏。


注意:

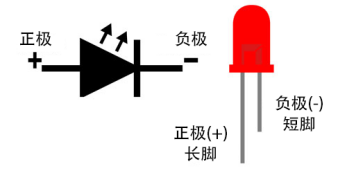

怎样连接LED


怎样识别五色环220Ω电阻


4. 项目代码：

代码也可以从前面“资料下载”中找到，建议直接使用下载的资料里面的代码。（注意：从本课程开始后续课程不再进行此提示）

你也可以自己编写代码，其如下：

  1. 从 “Img” 拖出 “Img”。

  2. 从 “Img” 拖出 “ Img ” 放入 “Img”，管脚为 15 ，设为 “低” 。

  3. 从 “Img” 拖出 “ Img ” ，管脚为 15 ，设为 “高” 。

  4. 从 “Img” 拖出 “Img”，设置延时为500毫秒。

  5. 复制代码块 “Img ” 1 次，将 “高” 改为 “低”。

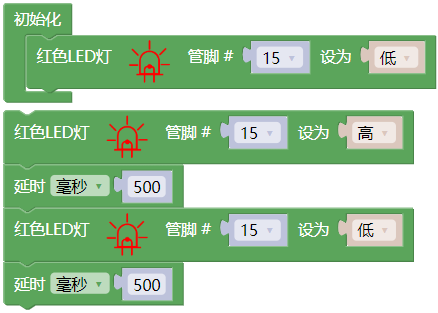

完整代码：


5. 项目现象：

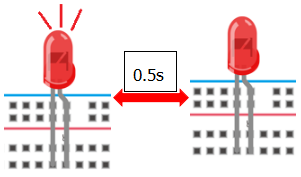

项目代码上传成功后，利用USB线上电，可以看到的现象是：可以看到电路中的LED会反复闪烁。
