项目35 蓝牙#

本章主要介绍如何通过ESP32的蓝牙与手机进行简单的数据传输。项目35.1 是常规蓝牙，项目35.2 是蓝牙控制LED。

项目35.1 常规蓝牙#

1. 项目元件：


ESP32*1	USB 线*1	智能手机/平板电脑（自备）*1

在本项目中，我们需要使用一个名为串口蓝牙终端的蓝牙应用程序来协助实验。如果您还没有安装它，请点击安装：https://www.appsapk.com/serial-bluetooth-terminal/ 。下面是它的标志。

2. 元件知识：

蓝牙是一种短距离通信系统，可分为两种类型，即低功耗蓝牙(BLE)和经典蓝牙。简单的数据传输有两种模式：主模式和从模式。

主模式： 在这种模式下，工作在主设备上完成，并且可以与从设备连接。我们可以搜索和选择附近的从设备来连接。当设备在主模式下发起连接请求时，需要其他蓝牙设备的地址和配对密码等信息。配对完成后，可直接与它们连接。

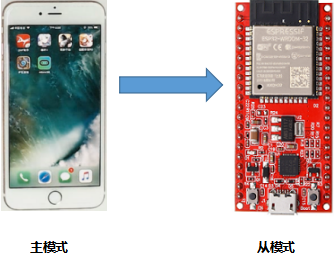

从模式： 处于从模式的蓝牙模块只能接受来自主机的连接请求，但不能发起连接请求。与主机设备连接后，可以向主机设备发送数据，也可以从主机设备接收数据。蓝牙设备之间可以进行数据交互，一个设备处于主模式，另一个设备处于从模式。当它们进行数据交互时，处于主模式的蓝牙设备会搜索并选择附近要连接的设备。在建立连接时，它们可以交换数据。当手机与ESP32进行数据交换时，手机通常处于主模式，ESP32为从模式。

3. 项目接线：

使用USB线将ESP32主板连接到电脑上的USB口。

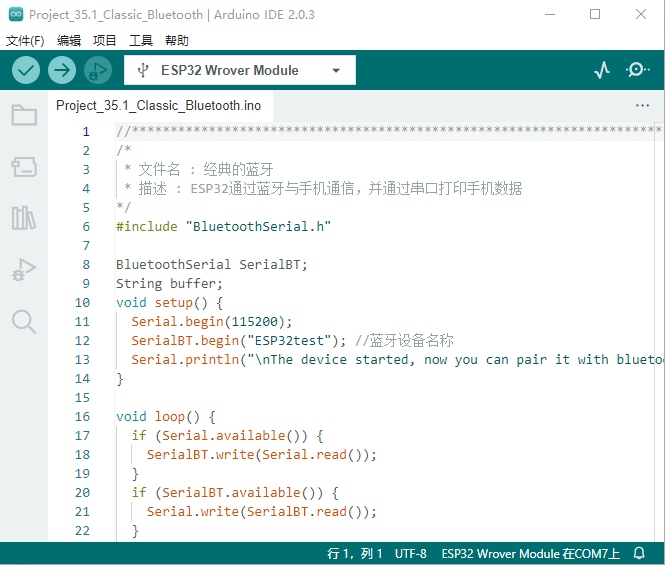

4. 项目代码：

//**********************************************************************************
/*
 * 文件名 : 经典的蓝牙
 * 描述 : ESP32通过蓝牙与手机通信，并通过串口打印手机数据
*/
#include "BluetoothSerial.h"

BluetoothSerial SerialBT;
String buffer;
void setup() {
  Serial.begin(115200);
  SerialBT.begin("ESP32test"); //蓝牙设备名称
  Serial.println("\nThe device started, now you can pair it with bluetooth!");
}

void loop() {
  if (Serial.available()) {
    SerialBT.write(Serial.read());
  }
  if (SerialBT.available()) {
    Serial.write(SerialBT.read());
  }
  delay(20);
}
//**********************************************************************************

5. 项目现象：

编译并上传代码到ESP32，上传成功后，打开串行监视器，波特率设置为 115200。当您看到串行打印出字符串，如下所示，表示ESP32的蓝牙已就绪，等待与手机连接。(如果打开串口监视器且设置波特率为 115200 之后，串口监视器窗口没有显示如下信息，可以按下ESP32的复位键）

请确认你的手机已开启手机蓝牙，且已安装 “串口蓝牙终端” 的蓝牙应用程序。

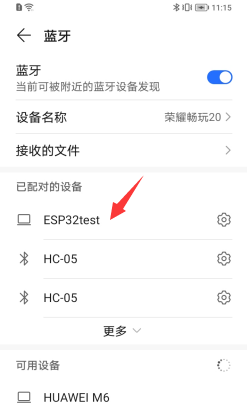

手机自动搜索附近的蓝牙设备，点击 “ESP32 test” 进行配对，出现配对对话框，点击 “配对”，这样 “ESP32 test” 设备就连接好了。

打开软件APP，点击终端左侧。选择 “Devices”。

选择经典蓝牙模式下的ESP32test，会出现如下图所示的连接成功提示。

现在，数据可以通过ESP32在你的手机和电脑之间传输。

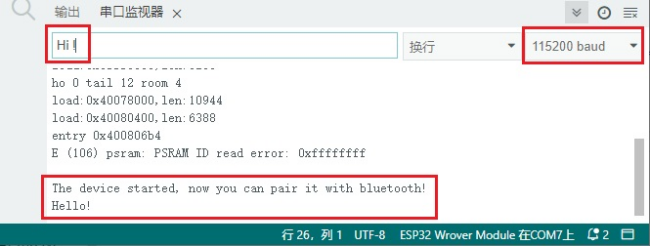

在IDE中的文本框输入 “Hi!”,当手机收到它的时候，给你的手机回复 “Hi!”；手机发送 “Hello!”，当电脑收到它的时候，给你的电脑回复 “Hello!”。

项目35.2 蓝牙控制LED#

1. 项目元件：


ESP32*1	面包板*1	红色LED*1	智能手机/平板电脑（自备）*1

220Ω电阻*1	跳线*2	USB 线*1

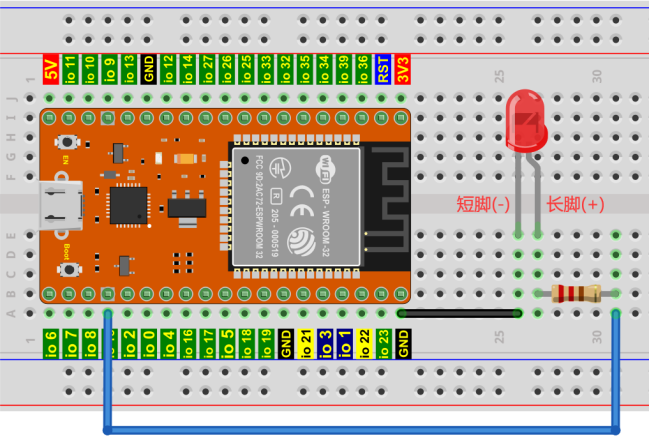

2. 项目接线：

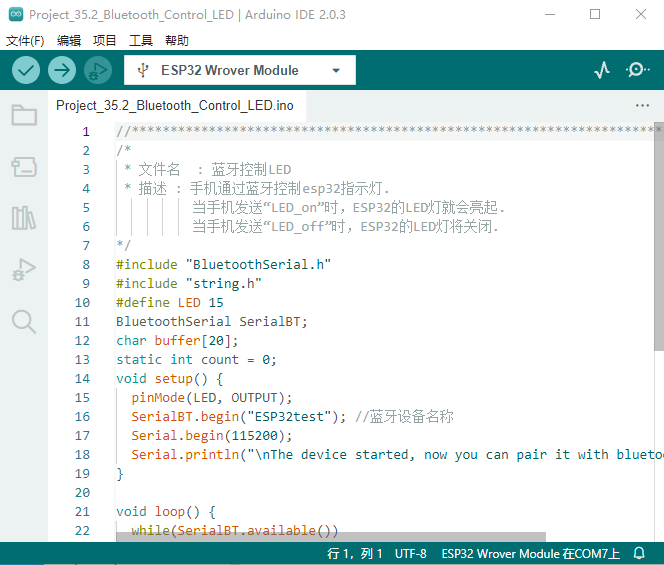

3. 项目代码：

//**********************************************************************************
/*
 * 文件名  : 蓝牙控制LED
 * 描述 : 手机通过蓝牙控制esp32指示灯.
          当手机发送“LED_on”时，ESP32的LED灯就会亮起.
          当手机发送“LED_off”时，ESP32的LED灯将关闭.
*/
#include "BluetoothSerial.h"
#include "string.h"
#define LED 15
BluetoothSerial SerialBT;
char buffer[20];
static int count = 0;
void setup() {
  pinMode(LED, OUTPUT);
  SerialBT.begin("ESP32test"); //蓝牙设备名称
  Serial.begin(115200);
  Serial.println("\nThe device started, now you can pair it with bluetooth!");
}

void loop() {
  while(SerialBT.available())
  {
    buffer[count] = SerialBT.read();
    count++;
  }
  if(count>0){
    Serial.print(buffer);
    if(strncmp(buffer,"led_on",6)==0){
      digitalWrite(LED,HIGH);
    }
    if(strncmp(buffer,"led_off",7)==0){
      digitalWrite(LED,LOW);
    }
    count=0;
    memset(buffer,0,20);
  }
}
//**********************************************************************************

4. 项目现象：

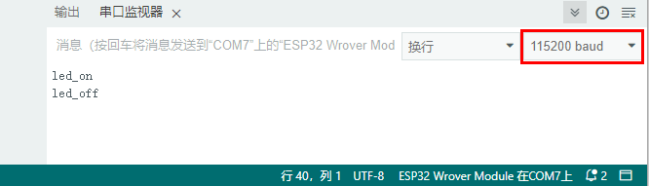

编译并上传代码到ESP32。APP的操作与 项目35.1 相同，要使外接LED亮灭，只需将发送内容更改为 “led_on” 和 “led_off” 即可。移动APP发送的数据：

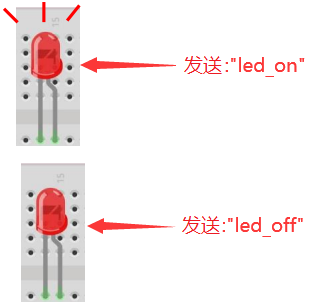

LED的现象：

注意：如果发送的内容不是 “led_on” 或 “led_off”，那么LED的状态不会改变。如果LED是亮的，当接收到不相关内容时，LED继续亮；与之对应的是，如果LED是灭的，当接收到不相关内容时，LED继续熄灭。
