1. 实验简介：

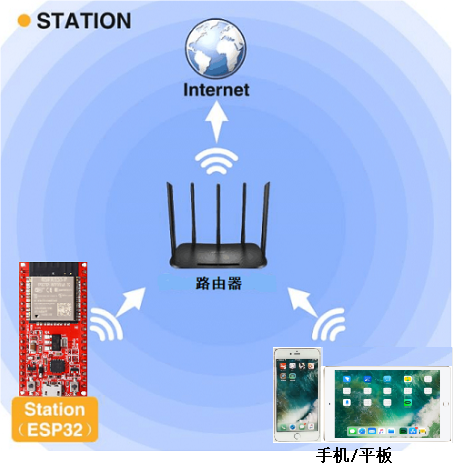

在本实验中，我们先使用ESP32的WiFi Station模式读取WiFi的IP地址，然后通过APP连接WiFi来读取APP上各功能按钮发送的字符。

2. 实验元件：




ESP32*1

USB 线*1

智能手机/平板电脑(自备)*1

3. 实验接线：

使用USB线将ESP32主板连接到电脑上的USB口。


4. 安装APP:

⚠️ 特别提醒：如果已经在手机/平板上安装好了APP，则这一步骤可以直接跳过；否则，需要参照以下步骤在手机/平板上来安装APP。

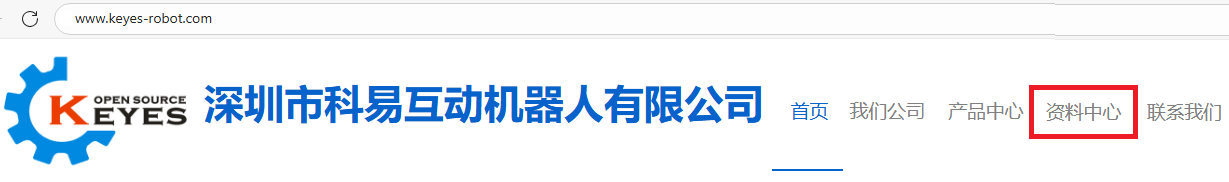

步骤1： 在手机/平板浏览器的搜索框中输入官网链接：www.keyes-robot.com


步骤2： 找到 “资料中心”，并且点击它。

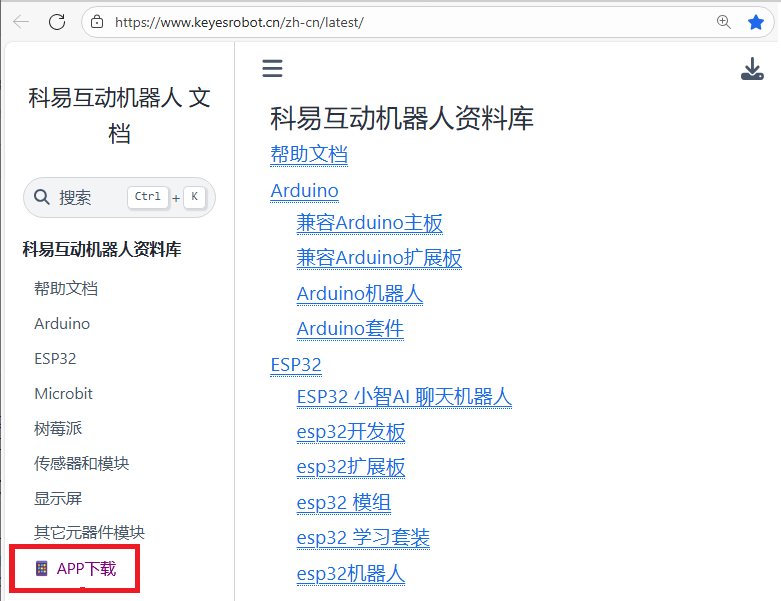

步骤3： 在页面找到 “APP下载” 选项，并且点击它。

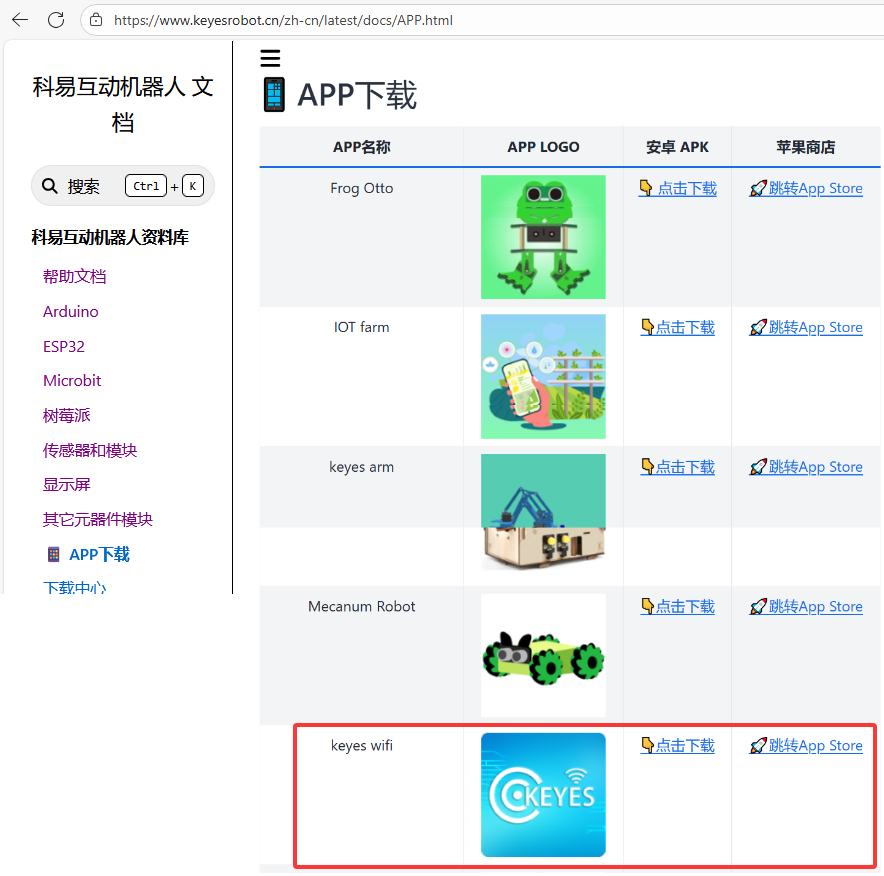

步骤4： 在 “APP下载” 页面，找到 “keyes wifi”。

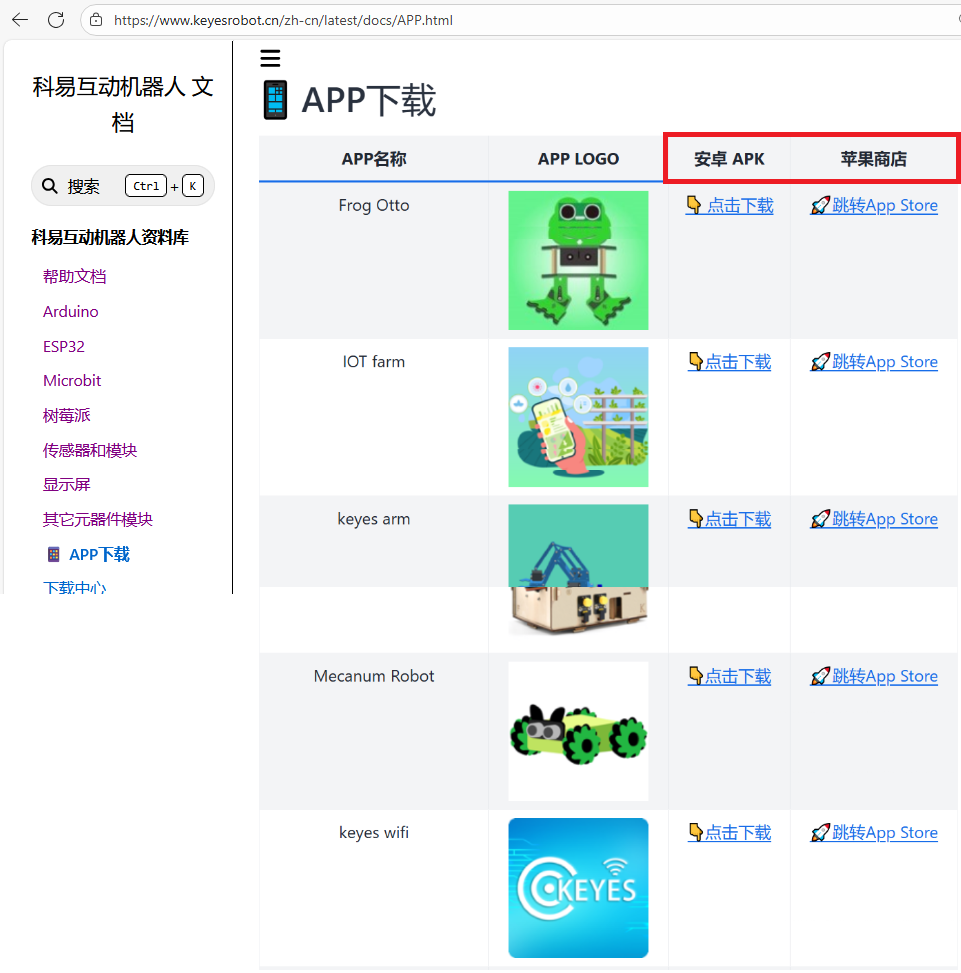

步骤5： 根据自己的手机/平板系统选择对应的APP下载安装。选择如下：


安卓系统(Android)

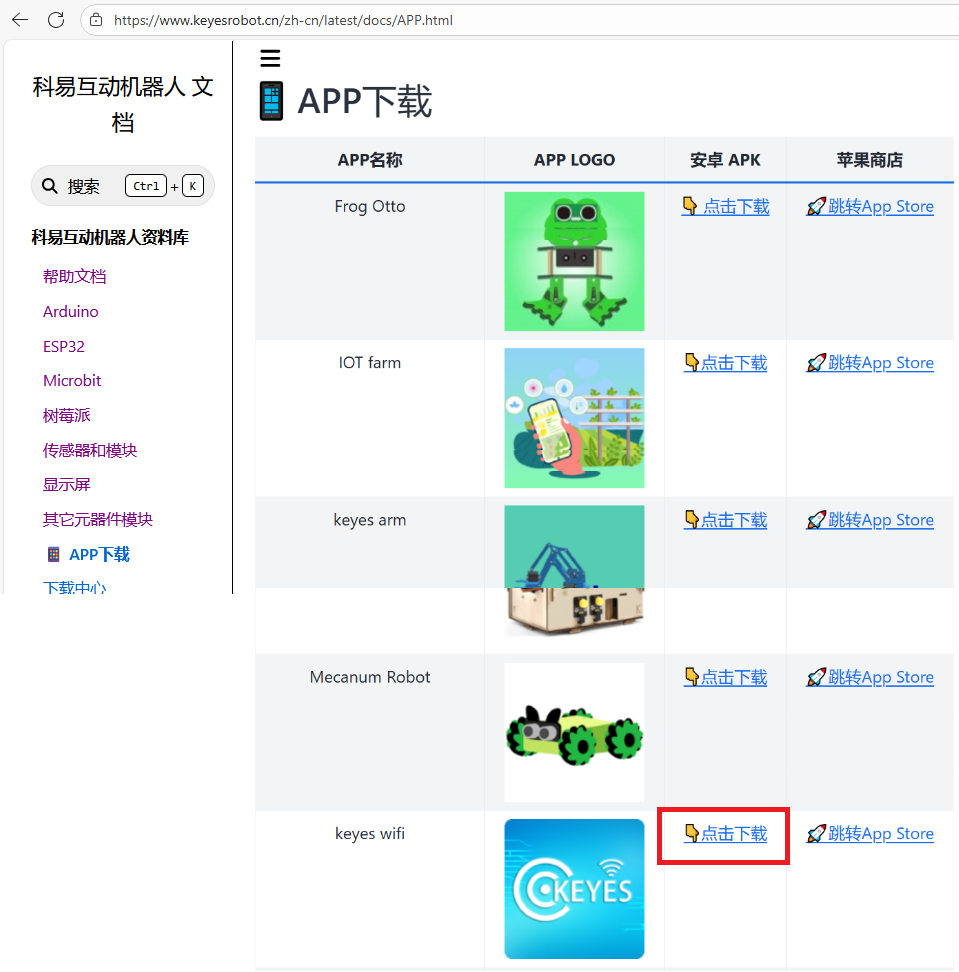

a. 点击 “点击下载” 按钮，下载对应的 “keyes wifi.apk” 文件。

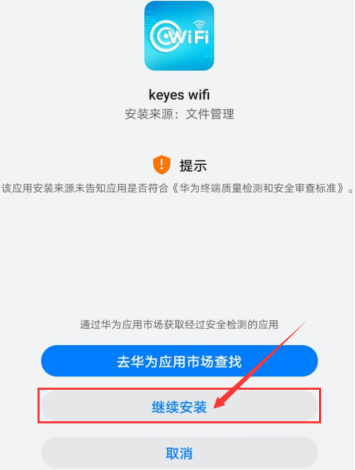

b. 按照安装提示进行下载安装。

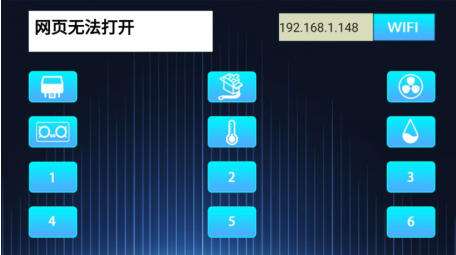

c. 下载安装后，打开 keyes wifi APP，出现如下图界面。


苹果系统(IOS)

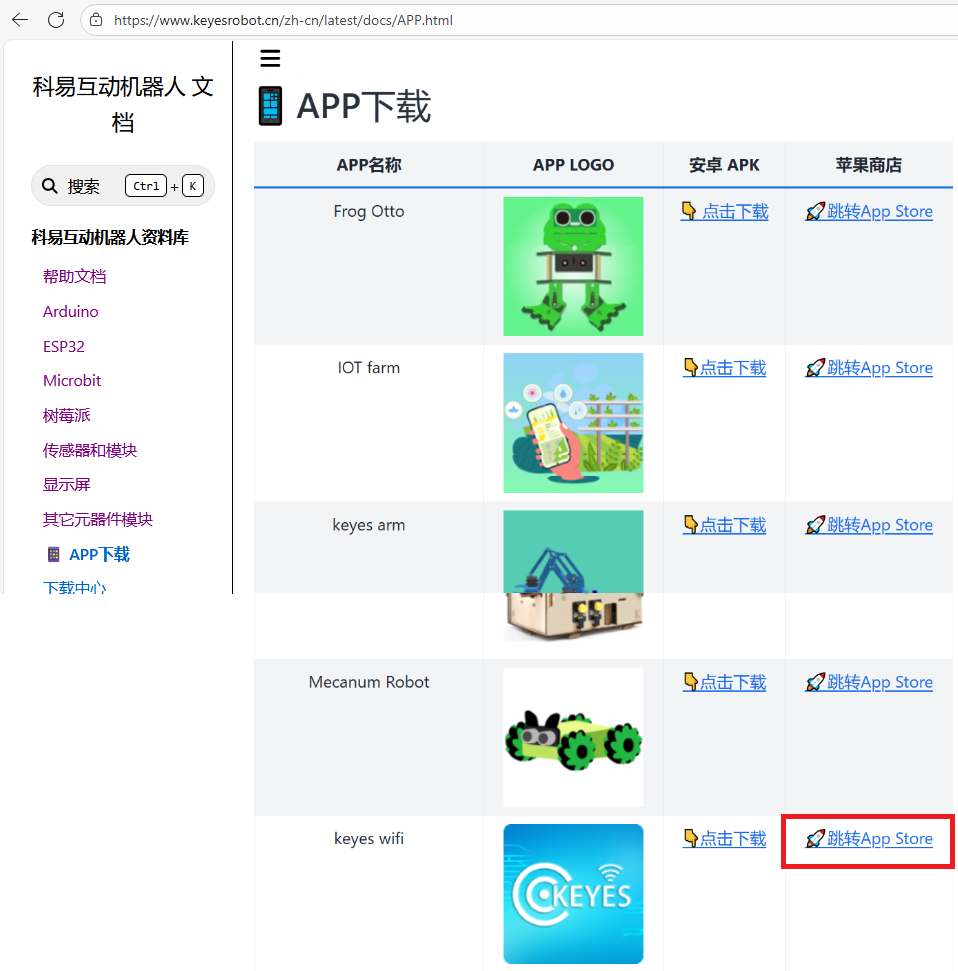

a. 点击 “跳转APP Store” 按钮，跳转到 APP Store


b. 在 APP Store 上的搜索框输入 keyes link，点击搜索，出现下载界面，点击 “Img”，就可以下载安装 keyes link 的APP。接下来的操作和安卓系统类似的，可以参考上面安卓系统的步骤进行操作。

5. 项目代码：

特别注意：确保计算机网络，手机/平板的网络，ESP32主板，路由器，代码中输入你自己的WiFi名称和密码都必须是在同一个局域网（WiFi）下。


//**********************************************************************************
/*
 * 文件名   : WIFI 测试
 * 描述 : Wifi模块测试Wifi ip
*/

#include <Arduino.h>
#include <WiFi.h>
#include <ESPmDNS.h>
#include <WiFiClient.h>

String item = "0";
const char* ssid = "ChinaNet-2.4G-0DF0";
const char* password = "ChinaNet@233";
WiFiServer server(80);

void setup() {
  Serial.begin(115200);
  WiFi.begin(ssid, password);
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
  Serial.println("");
  Serial.print("Connected to ");
  Serial.println(ssid);
  Serial.print("IP address: ");
  Serial.println(WiFi.localIP());
  server.begin();
  Serial.println("TCP server started");
  MDNS.addService("http", "tcp", 80);
}

void loop() {
  WiFiClient client = server.available();
  if (!client) {
      return;
  }
  while(client.connected() && !client.available()){
      delay(1);
  }
  String req = client.readStringUntil('\r');
  int addr_start = req.indexOf(' ');
  int addr_end = req.indexOf(' ', addr_start + 1);
  if (addr_start == -1 || addr_end == -1) {
      Serial.print("Invalid request: ");
      Serial.println(req);
      return;
  }
  req = req.substring(addr_start + 1, addr_end);
  item=req;
  Serial.println(item);
  String s;
  if (req == "/")
  {
      IPAddress ip = WiFi.localIP();
      String ipStr = String(ip[0]) + '.' + String(ip[1]) + '.' + String(ip[2]) + '.' + String(ip[3]);
      s = "HTTP/1.1 200 OK\r\nContent-Type: text/html\r\n\r\n<!DOCTYPE HTML>\r\n<html>Hello from ESP32 at ";
      s += ipStr;
      s += "</html>\r\n\r\n";
      Serial.println("Sending 200");
      client.println(s);
  }
  //client.print(s);
  client.stop();
}
//**********************************************************************************

特别注意：需要先将实验代码 Img 中的用户Wifi名称和用户Wifi密码改成你们自己的Wifi名称和Wifi密码。

6. 实验现象

特别注意：确保计算机网络，手机/平板的网络，ESP32主板，路由器，代码中输入你自己的WiFi名称和密码都必须是在同一个局域网（WiFi）下。


确认程序代码中的Wifi名称和Wifi密码修改正确后，编译并上传代码到ESP32主板上。

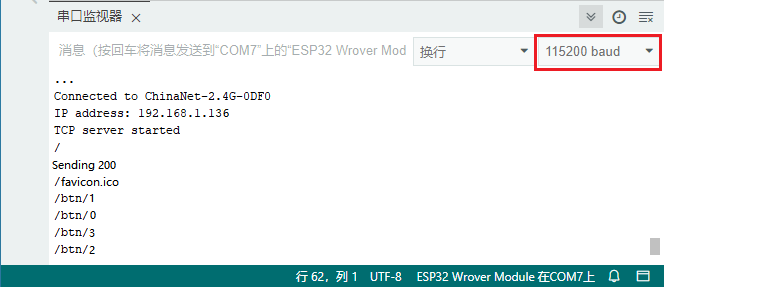

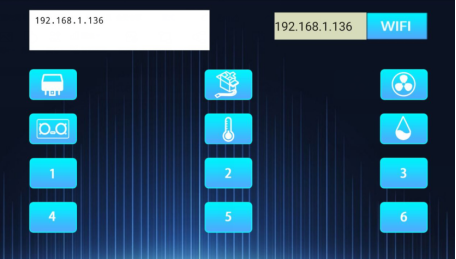

打开串口监视器，设置波特率为 115200，这样，串口监视器打印检测到的WiFi IP地址，然后打开WiFi APP。 在WIFI按钮前面的文本框中输入检测到的WIFI IP地址（例如，下上面串口监视器检测到的IP地址：192.168.1.136），再点击WIFI按钮，“403 Forbidden” 或 “网页无法打开” 就会变成 “192.168.1.136”。这样，就说明APP已经连接上了WIFI。


用手分别点击APP上的各个功能按钮，然后串口监视器会打印接收到的对应字符。


注意： 如果打开串口监视器且设置波特率为115200之后，串口监视器窗口没有显示如下信息，可以按下ESP32的复位键 Img
