1. 项目介绍：

点阵屏是一种电子数字显示设备，可以显示机器、钟表、公共交通离场指示器和许多其他设备上的信息。

在这个项目中，我们将使用ESP32控制8x8 LED点阵来显示图案。

2. 项目元件：




ESP32*1

面包板*1

8×8点阵屏*1



4P转杜邦线公单*1

USB 线*1

3. 元件知识：

8×8点阵屏模块： 8×8的点阵由64个LED组成，每个LED被放置在一排和一列的交叉点上。利用单片机驱动一个8×8点阵时，我们总共需要用到16个数字口，这样就极大的浪费单片机资料。为此，我们特别设计了这个模块，利用HT16K33芯片驱动1个8×8点阵，只需要利用单片机的I2C通信端口控制点阵，大大的节约了单片机资源。

8×8点阵屏模块规格参数：

工作电压：DC 5V

工作电流：≤200MA

最大功率：1W

8×8点阵屏模块原理：

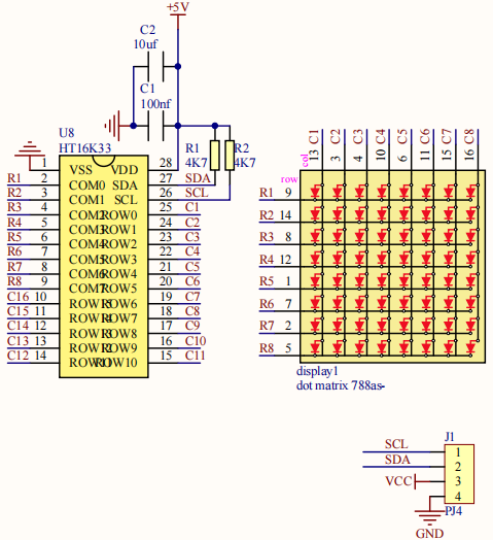

如原理图所示，如果想要点亮第一行第一列的LED灯，只需要把C1置高电平，R1置低电平，它就亮了。如果我们想让第一行led全部点亮，那么我们让R1为低电平，C1~C8全部为高电平就可以了，原理非常简单。但是这样的话我们总共需要用到16个IO口，这样就极大的浪费单片机资源。为此，我们特别设计了这个模块，利用HT16K33芯片驱动1个8*×8点阵，只需要利用单片机的I2C通信端口控制点阵，大大的节约了单片机资源。


有些模块上自带3个拨码开关，可以让你随意拨动开关，这是用来设置I2C通信地址的，设置方法如下表格。我们的这个模块中，模块已经固定了通信地址，A0，A1，A2全部接地，即地址为0x70。

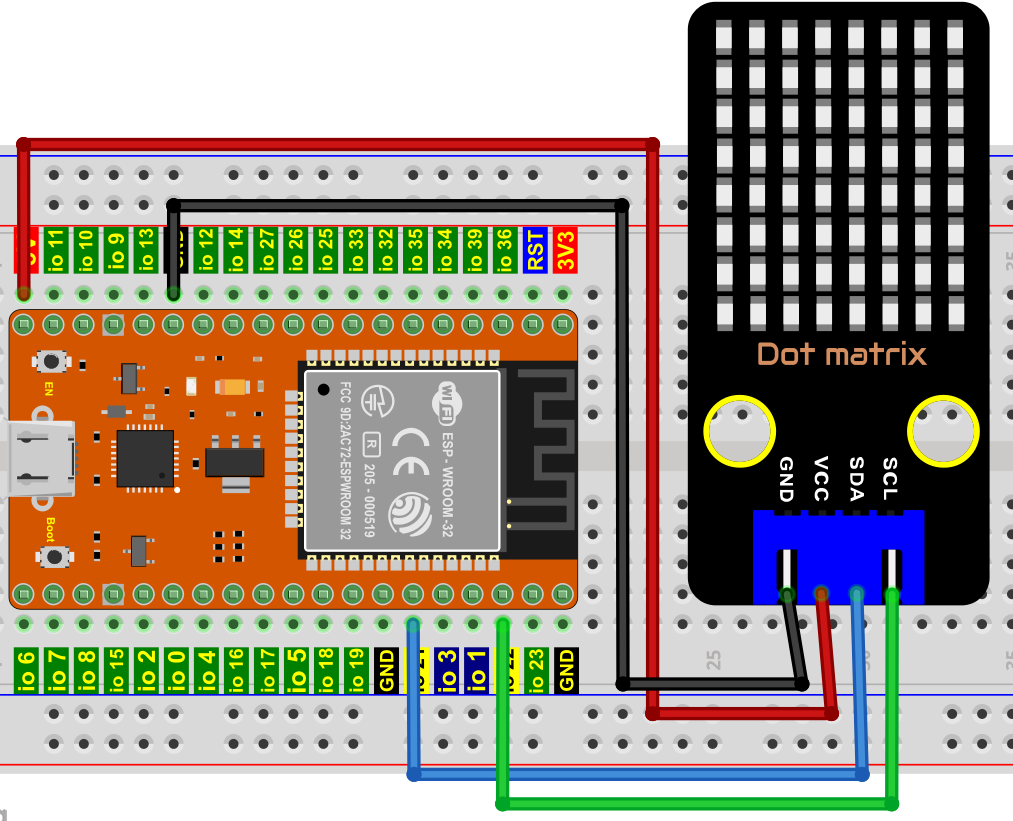

4. 项目接线图：


5. 添加HT16K33_Lib_For_ESP32库：

本项目代码使用了一个名为 “HT16K33_Lib_For_ESP32” 库。如果你已经添加好了 “HT16K33_Lib_For_ESP32” 库，则跳过此步骤。如果你还没有添加它，请在学习前先添加。

如何安装库？

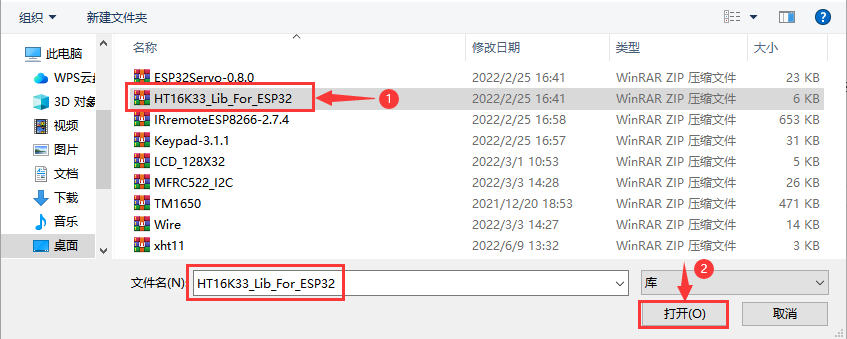

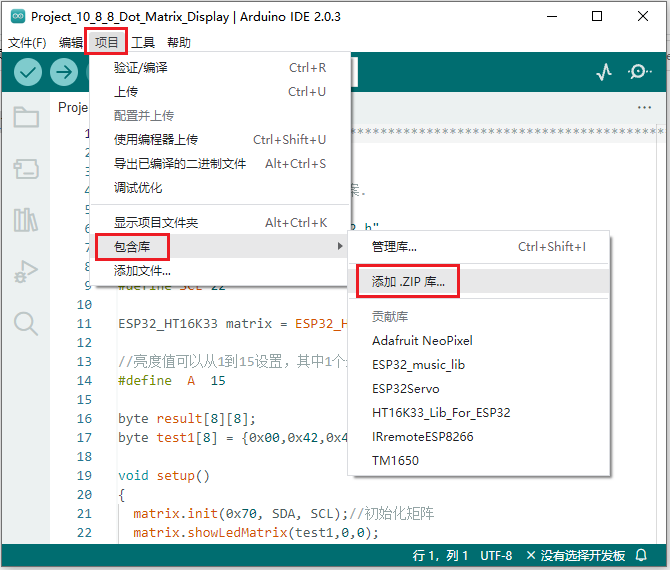

打开Arduino IDE，单击 “项目” → “包含库” → “添加.ZIP库…”。在弹出窗口中找到该目录下名为 …\Arduino代码、库文件\Arduino库文件\HT16K33_Lib_For_ESP32.ZIP 的文件，先选中 HT16K33_Lib_For_ESP32.ZIP 文件，再单击 “打开”。



6. 项目代码：

//**********************************************************************************
/*
 * 文件名 : 8×8 点阵屏
 * 描述 : 8x8 LED点阵显示“心”图案.
*/
#include "HT16K33_Lib_For_ESP32.h"

#define SDA 21
#define SCL 22

ESP32_HT16K33 matrix = ESP32_HT16K33();

//亮度值可以从1到15设置，其中1个最暗，15个最亮
#define  A  15

byte result[8][8];
byte test1[8] = {0x00,0x42,0x41,0x09,0x09,0x41,0x42,0x00};

void setup()
{
  matrix.init(0x70, SDA, SCL);//初始化矩阵
  matrix.showLedMatrix(test1,0,0);
  matrix.show();
}

void loop()
{
  for (int i = 0; i <= 7; i++)
  {
    matrix.setBrightness(i);
    delay(100);
  }
  for (int i = 7; i > 0; i--)
  {
    matrix.setBrightness(i);
    delay(100);
  }
}
//**********************************************************************************

7. 项目现象：

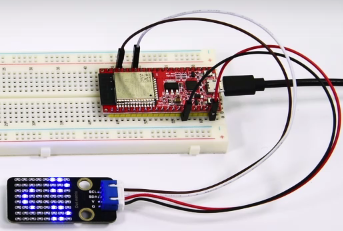

代码上传成功后，利用USB线上电，你会看到的现象是：8*x8点阵屏显示“笑脸”图案。
