项目16 防窃警报器

项目16 防窃警报器#

1. 项目介绍：

人体红外传感器测量运动物体发出的热的红外(IR)线。该传感器可以检测人、动物和汽车的运动，从而触发安全警报和照明。它们被用来检测移动，是安全的理想选择，如防盗警报和安全照明系统。

在这个项目中，我们将使用ESP32控制人体红外传感器、蜂鸣器和LED来模拟防盗报警器。

2. 项目元件：





ESP32*1

面包板*1

人体红外传感器*1

NPN型晶体管(S8050)*1





有源蜂鸣器*1

红色 LED*1

220Ω电阻*1

1KΩ电阻*1




3P转杜邦线公单*1

跳线若干

USB 线*1

3. 元件知识：

人体红外传感器： 是一款基于热释电效应的人体红外传感器，能检测到人体或动物身上发出的红外线，配合菲涅尔透镜能使传感器探测范围更远更广。它主要采用RE200B-P传感器元件，当附近有人或者动物运动时，该模块会输出一个高电平1；否则输出低电平0。特别注意，这个传感器可以检测在运动中的人、动物和汽车，静止中的人、动物和汽车是检测不到的，检测最远距离大约为7米左右。

注意：人体红外传感器应避开日光、汽车头灯、白炽灯直接照射，也不能对着热源(如暖气片、加热器)或空调，以避免环境温度较大的变化而造成误报。同时还易受射频辐射的干扰。

传感器技术参数：

最大输入电压：DC 5-15V

最大工作电流：50MA

最大功率：0.3W

静态电流: <50uA

工作温度：-20 ~ 85℃

控制信号：数字信号(1/0)

延迟时间：大约2.3到3秒钟

感应角度：小于100度锥角

检测最远距离：大约7米左右

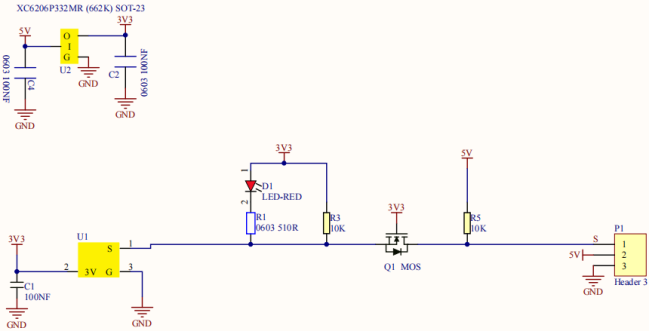

传感器原理图：

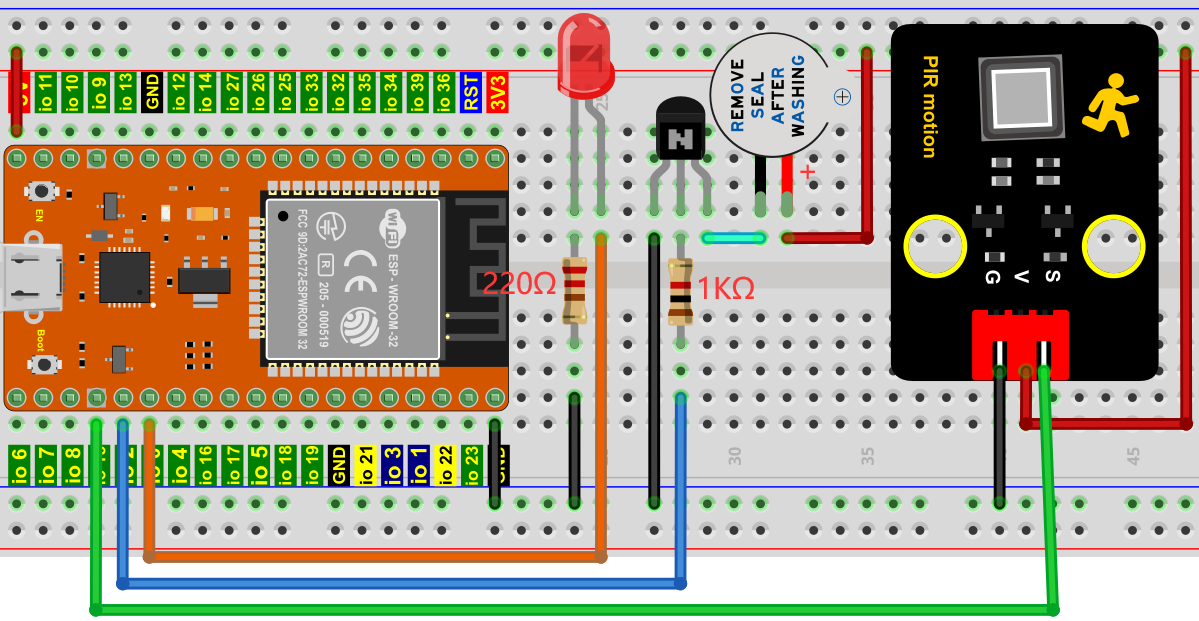

4. 项目接线图：


5. 项目代码：


你可以把代码移到任何地方。例如，我们将代码保存在 D盘 中，路径为D:\2. 项目教程。

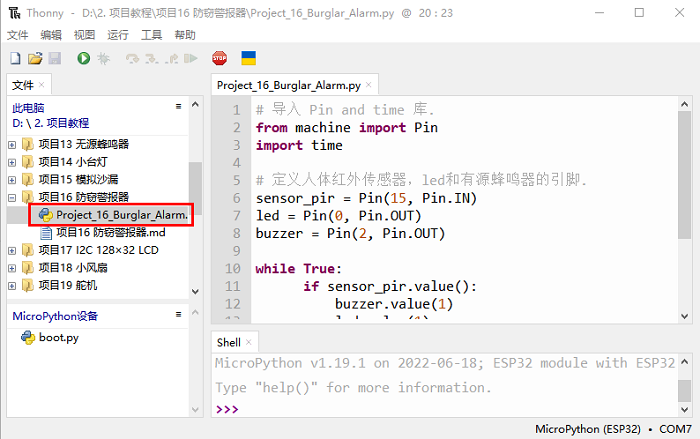

打开 “Thonny” 软件，点击 “此电脑” → “D:” → “2. 项目教程” → “项目16 防窃警报器”。并鼠标左键双击 “Project_16_Burglar_Alarm.py”。


# 导入 Pin and time 库.
from machine import Pin
import time

# 定义人体红外传感器，led和有源蜂鸣器的引脚.
sensor_pir = Pin(15, Pin.IN)
led = Pin(0, Pin.OUT)
buzzer = Pin(2, Pin.OUT)

while True:
      if sensor_pir.value():
          buzzer.value(1)
          led.value(1)
          time.sleep(0.2)
          buzzer.value(0)
          led.value(0)
          time.sleep(0.2)
      else:
          buzzer.value(0)
          led.value(0)

6. 项目现象：

确保ESP32已经连接到电脑上，单击 Img。

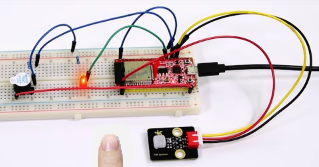

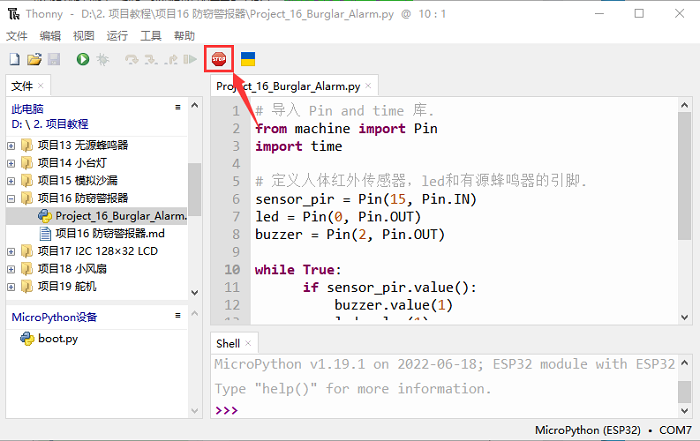

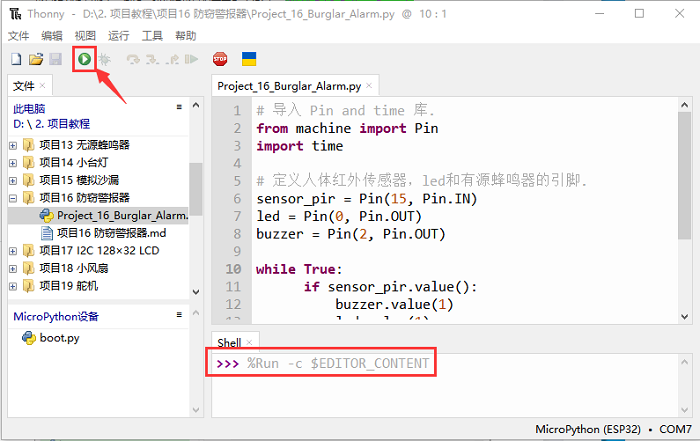

单击 Img，代码开始执行，你会看到的现象是：如果人体红外传感器检测到附近有人移动时，蜂鸣器就会不断地发出警报，且LED不断地闪烁。按 “Ctrl+C” 或单击 Img 退出程序。
