项目06 RGB LED

项目06 RGB LED#


1. 项目介绍:

RGB led由三种颜色(红、绿、蓝)组成,通过混合这三种基本颜色可以发出不同的颜色。

在这个项目中,我们将向你介绍RGB LED,并向你展示如何使用ESP32控制RGB LED发出不同的颜色光。即使RGB LED是非常基本的,但这也是一个介绍自己或他人电子和编码基础的伟大方式。

2. 项目元件:




ESP32*1

面包板*1

RGB LED*1




220Ω电阻*3

跳线若干

USB 线*1

3. 元件知识:

显示器大多遵循RGB颜色标准,电脑屏幕上的所有颜色都是由红、绿、蓝三种颜色以不同比例混合而成。

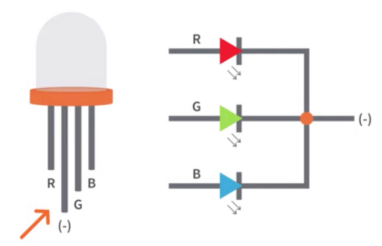

这个RGB LED有4个引脚,每个颜色(红,绿,蓝)和一个共同的阴极。为了改变RGB led的亮度,我们可以使用ESP的PWM引脚。PWM引脚会给RGB led不同占空比的信号以获得不同的颜色。

如果我们使用3个10位PWM来控制RGBLED,理论上我们可以通过不同的组合创建2^10 ×2^10 ×2^10= 1,073,741,824(10亿)种颜色。

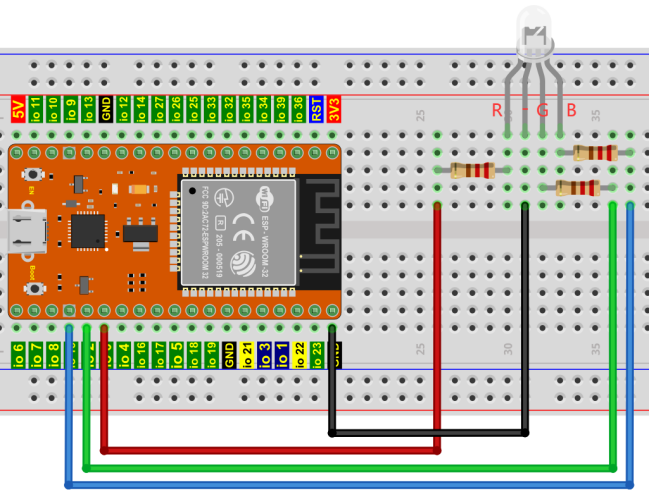

4. 项目接线图:


5. 代码说明:


设置共阴RGB亮不同颜色光,R、G、B可以在 0 ~ 255 之间设置任何数字。

6. 项目代码:

你可以打开我们提供的代码,也可以自己编写代码,其如下:

  1. 从 “Img” 拖出 “Img”。

  2. 从 “Img” 拖出 “ Img ” 放入 “Img”,R 管脚 为 0 、G 管脚 为 2 、B 管脚 为 15 ,R 、G、B 的值都赋值为 0 。

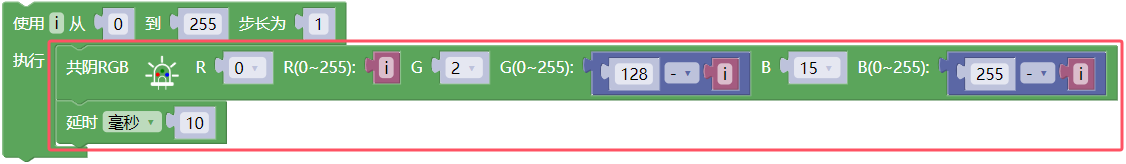

  1. 从 “Img” 拖出 “ Img ” ,从 1 到 10 步长为 1 改成从 0 到 255 步长为 1。

  2. 复制代码块 “ Img ” 1 次放入 “ Img ” ,又从 “ Img” 拖出 “Img ” 放入 R(0 ~ 255)后面 0 处;再从 “ Img ” 拖出 “ Img 放入 G(0 ~ 255)后面 0 处,将 “ + ” 改成 “ - ” ,把“ - ”前面的 1 改成 128,“ - ”后面的 1 替换成变量 i ;再复制代码块 “ Img ” 放入 G(0~255)后面 0 处,将 128 改成 255 ;再延时 10 毫秒。

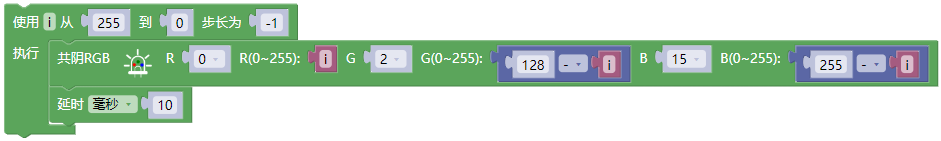

  1. 复制代码块 “ Img ” 1 次,将 从 0 到 255 步长为 1 改成 从 255 到 0 步长为 -1 。

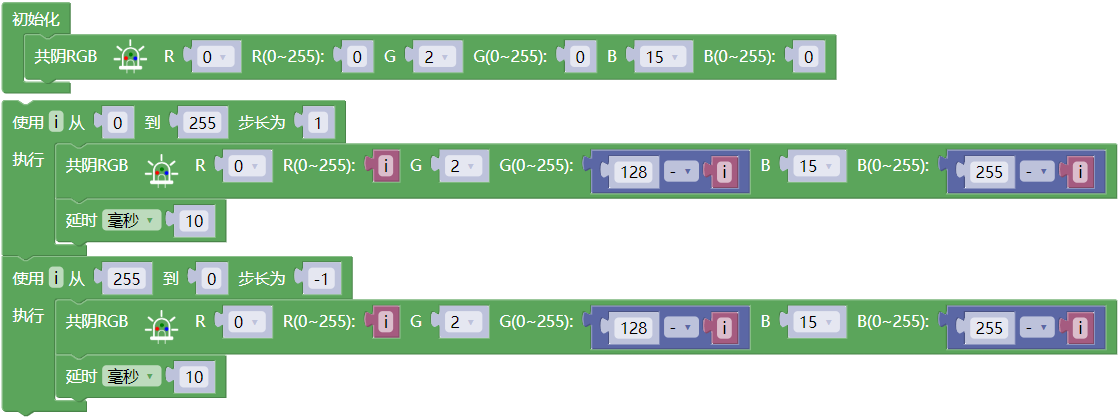

完整代码:


7. 项目现象:

代码上传成功后,利用USB线上电后,你会看到的现象是:RGB LED开始显示随机颜色。
