项目13 无源蜂鸣器

项目13 无源蜂鸣器#

1. 项目介绍：

在之前的项目中，我们研究了有源蜂鸣器，它只能发出一种声音，可能会让你觉得很单调。这个项目将学习另一种蜂鸣器，无源蜂鸣器。与有源蜂鸣器不同，无源蜂鸣器可以发出不同频率的声音。

在这个项目中，你将使用ESP32控制无源蜂鸣器工作。

2. 项目元件：





ESP32*1

面包板*1

无源蜂鸣器*1

NPN型晶体管(S8050)*1




1KΩ电阻*1

跳线若干

USB线*1

3. 元件知识：

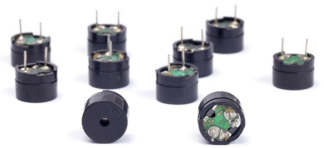

无源蜂鸣器： 它是一种内部没有振动源的集成电子蜂鸣器。它必须由2K-5K方波驱动，而不是直流信号。与有源蜂鸣器的外观非常相似，但是一个带有绿色电路板的蜂鸣器是无源蜂鸣器，而另一个带有黑色胶带的是有源蜂鸣器。无源蜂鸣器不能区分正极性而有源蜂鸣器是可以。


晶体管: 请参考项目12 。

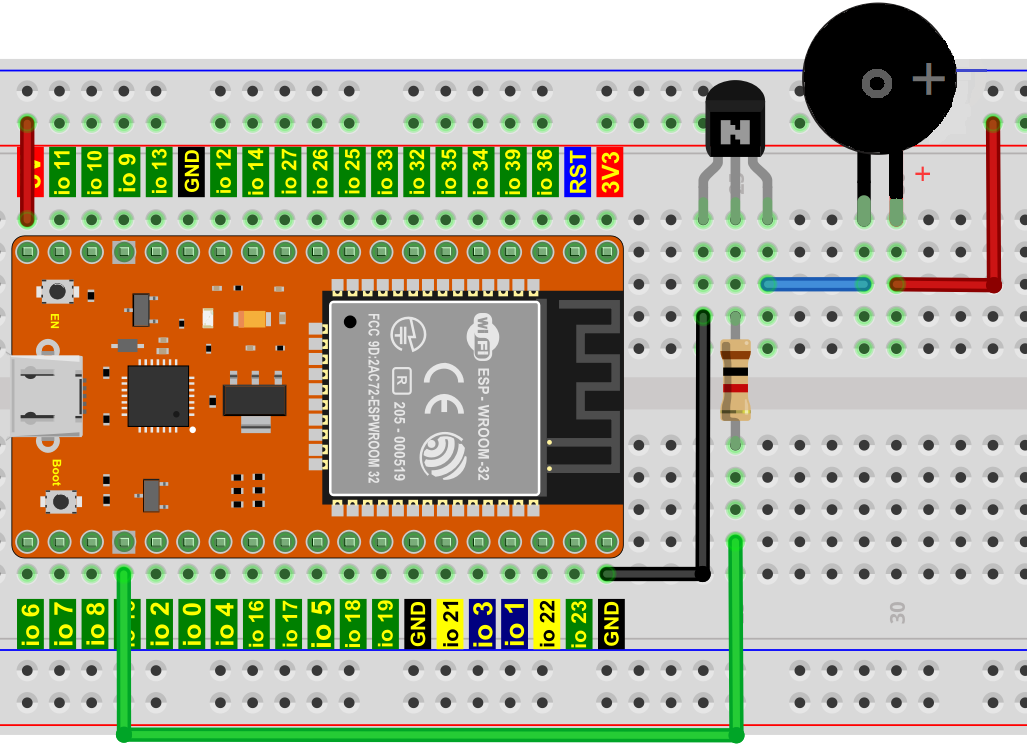

4. 项目接线图:


5. 项目代码：

//**********************************************************************
/*
 * 文件名   : 无源蜂鸣器
 * 描述 : 无源蜂鸣器发出警报.
*/
#define LEDC_CHANNEL_0 0

// LEDC定时器采用13位精度

#define LEDC_TIMER_13_BIT  13

// 定义工具I/O端口

#define BUZZER_PIN  15

//创建一个音乐旋律列表

int melody[] = {330, 330, 330, 262, 330, 392, 196, 262, 196, 165, 220, 247, 233, 220, 196, 330, 392, 440, 349, 392, 330, 262, 294, 247, 262, 196, 165, 220, 247, 233, 220, 196, 330, 392,440, 349, 392, 330, 262, 294, 247, 392, 370, 330, 311, 330, 208, 220, 262, 220, 262,

294, 392, 370, 330, 311, 330, 523, 523, 523, 392, 370, 330, 311, 330, 208, 220, 262,220, 262, 294, 311, 294, 262, 262, 262, 262, 262, 294, 330, 262, 220, 196, 262, 262,262, 262, 294, 330, 262, 262, 262, 262, 294, 330, 262, 220, 196};

//创建一个音调持续时间列表

int noteDurations[] = {8,4,4,8,4,2,2,3,3,3,4,4,8,4,8,8,8,4,8,4,3,8,8,3,3,3,3,4,4,8,4,8,8,8,4,8,4,3,8,8,2,8,8,8,4,4,8,8,4,8,8,3,8,8,8,4,4,4,8,2,8,8,8,4,4,8,8,4,8,8,3,3,3,1,8,4,4,8,4,8,4,8,2,8,4,4,8,4,1,8,4,4,8,4,8,4,8,2};
void setup() {
  pinMode(BUZZER_PIN, OUTPUT); // 将蜂鸣器设置为输出模式
}

void loop() {

  int noteDuration; //创建一个变量noteDuration

  for (int i = 0; i < sizeof(noteDurations); ++i)

  {
      noteDuration = 800/noteDurations[i];

      ledcSetup(LEDC_CHANNEL_0, melody[i]*2, LEDC_TIMER_13_BIT);

      ledcAttachPin(BUZZER_PIN, LEDC_CHANNEL_0);

      ledcWrite(LEDC_CHANNEL_0, 50);

      delay(noteDuration * 1.30); //延时
  }
}
//**********************************************************************

6. 项目现象：

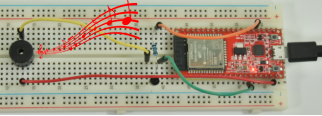

代码上传成功后，利用USB线上电，你会看到的现象是：无源蜂鸣器播放音乐。
