1. 项目介绍：

人体感应灯一般都用在黑漆漆的楼道区域，随着科技的发展，人体感应灯的使用在我们现实生活中十分常见。小区的楼道，房间的卧室、地下城的车库、卫生间等区域都会用到人体感应灯。现实生活中的人体感应灯一般是由人体红外传感器、灯、光敏电阻传感器等组成的。

在本项目中，我们将学习如何利用人体红外传感器、LED、光敏电阻来制作一款人体感应灯。

2. 项目元件：





ESP32*1

面包板*1

光敏电阻*1

红色 LED*1





220Ω电阻*1

10KΩ电阻*1

跳线若干

USB 线*1



人体红外传感器*1

3P转杜邦线公单*1

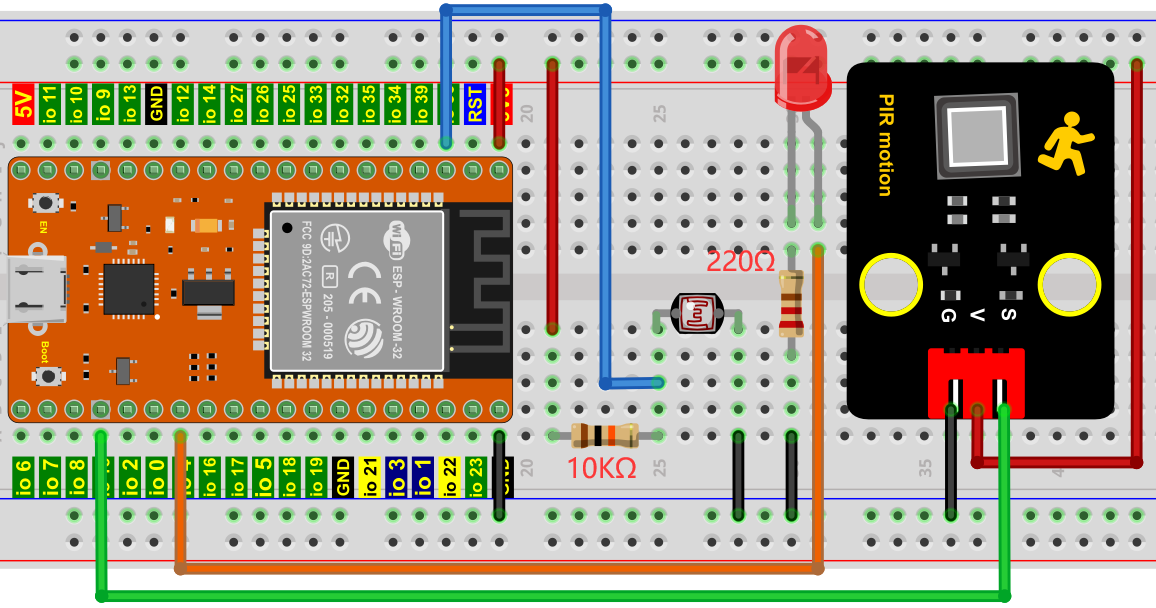

3. 项目接线图：


4. 项目代码：

//**********************************************************************************
/*
 * 文件名  : 人体感应灯
 * 描述 : 通过光敏传感器和PIR运动传感器控制LED.
*/
#define PIN_ADC0  36   //光敏传感器的引脚
#define PIN_LED   4  // LED的引脚
#define pirPin   15     // PIR传感器的引脚
byte pirStat = 0;   // PIR传感器的状态
void setup() {
  Serial.begin(115200);
  pinMode(PIN_LED, OUTPUT);
  pinMode(PIN_ADC0, INPUT);
  pinMode(pirPin, INPUT);
}

void loop() {
  int adcVal = analogRead(PIN_ADC0); //读取光敏传感器的ADC值
  pirStat = digitalRead(pirPin); //读取PIR传感器的值
  if (adcVal >= 2000) {
      if (pirStat == HIGH){
         digitalWrite(PIN_LED, HIGH);//点亮 LED
         }
      else{
         digitalWrite(PIN_LED, LOW);//关闭 LED
        }
  }
   else{
      digitalWrite(PIN_LED, LOW);//关闭 LED
      }
}
//**********************************************************************************

5. 项目现象：

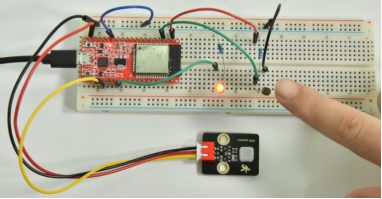

编译并上传代码到ESP32，代码上传成功后，利用USB线上电，你会看到的现象是：当你的手覆盖光敏电阻的感光部分来模拟黑暗状态时，然后用另一只手在人体红外传感器前面晃动，LED也点亮。如果光敏电阻的感光部分没有被覆盖，这时候用手在人体红外传感器前面晃动，LED处于熄灭状态。
