项目12 有源蜂鸣器#

1. 项目介绍：

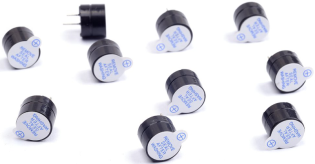

有源蜂鸣器是一个发声组件。它被广泛用作电脑、打印机、报警器、电子玩具、电话、计时器等的发声元件。它有一个内在的振动源，只需连接5V电源，即可持续发出嗡嗡声。

在这个项目中，我们将使用ESP32控制有源蜂鸣器发出“滴滴”声。

2. 项目元件：


ESP32*1	面包板*1	有源蜂鸣器*1	NPN型晶体管(S8050)*1

1KΩ电阻*1	跳线若干	USB线*1

3. 元件知识：

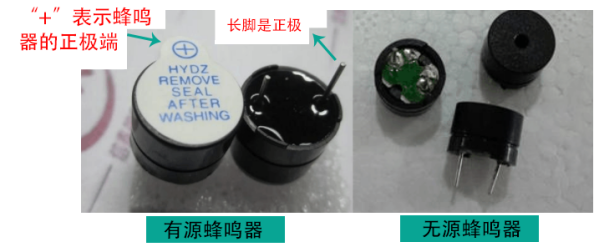

有源蜂鸣器： 它内部有一个简单的振荡器电路，可以将恒定的直流电转换成特定频率的脉冲信号。一旦有源蜂鸣器收到一个高电平，它将产生声音。而无源蜂鸣器是一种内部没有振动源的集成电子蜂鸣器，它必须由2K-5K方波驱动，而不是直流信号。这两个蜂鸣器的外观非常相似，但是一个带有绿色电路板的蜂鸣器是无源蜂鸣器，而另一个带有黑色胶带的是有源蜂鸣器。无源蜂鸣器不能区分正极性而有源蜂鸣器是可以。如下所示：

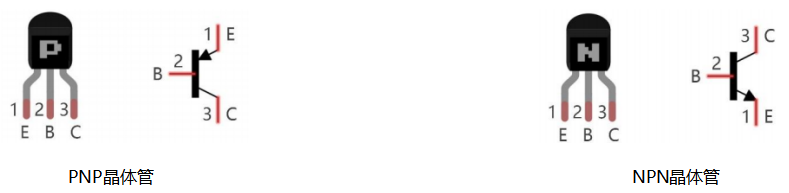

晶体管: 由于蜂鸣器需要很大的电流，ESP32输出能力的GPIO不能满足要求，这里需要一个NPN型晶体管来放大电流。晶体管，全称:半导体晶体管，是一种控制电流的半导体器件。晶体管可以用来放大微弱信号，也可以用作开关。它有三个电极(pin)：基极(b)，集电极©和发射极(e)。当电流通过“be”之间时，“ce”将允许几倍的电流通过(晶体管放大)，此时，晶体管在放大区工作。当“be”之间的电流超过某个值时，“ce”将不再允许电流增加，此时晶体管工作在饱和区。晶体管有两种类型如下所示：PNP和NPN

在我们的套件中，PNP晶体管标记为8550,NPN晶体管标记为8050。

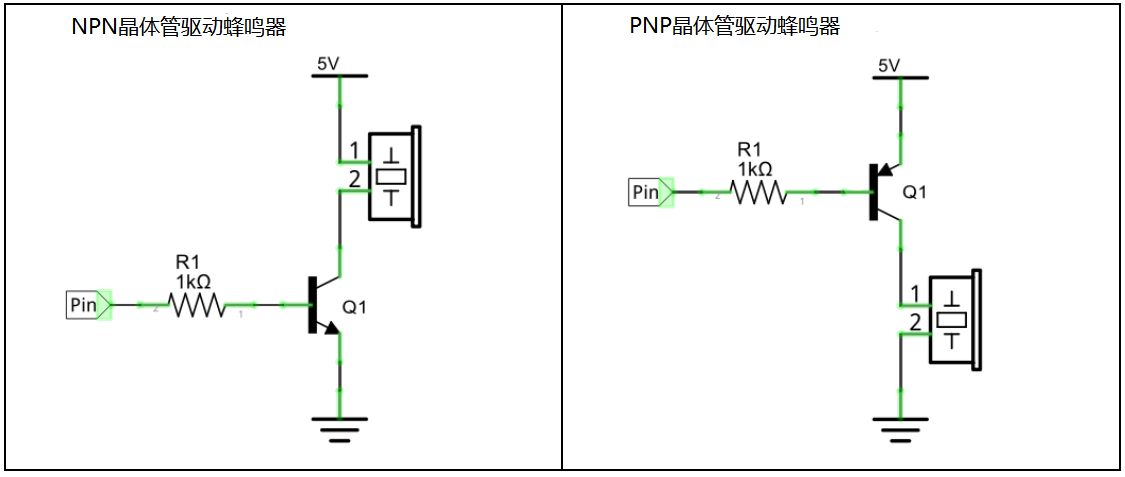

基于晶体管的特性，它常被用作数字电路中的开关。由于单片机输出电流的能力很弱，我们将使用晶体管来放大电流和驱动大电流的元件。在使用NPN晶体管驱动蜂鸣器时，通常采用以下方法：如果GPIO输出高电平，电流将流过R1，晶体管将传导，蜂鸣器将发出声音。如果GPIO输出低电平，没有电流流过R1，晶体管就不会传导，蜂鸣器也不会响。在使用PNP晶体管驱动蜂鸣器时，通常采用以下方法：如果GPIO输出低电平，电流将流过R1，晶体管将传导，蜂鸣器将发出声音。如果GPIO输出高电平，没有电流流过R1，晶体管就不会传导，蜂鸣器也不会响。

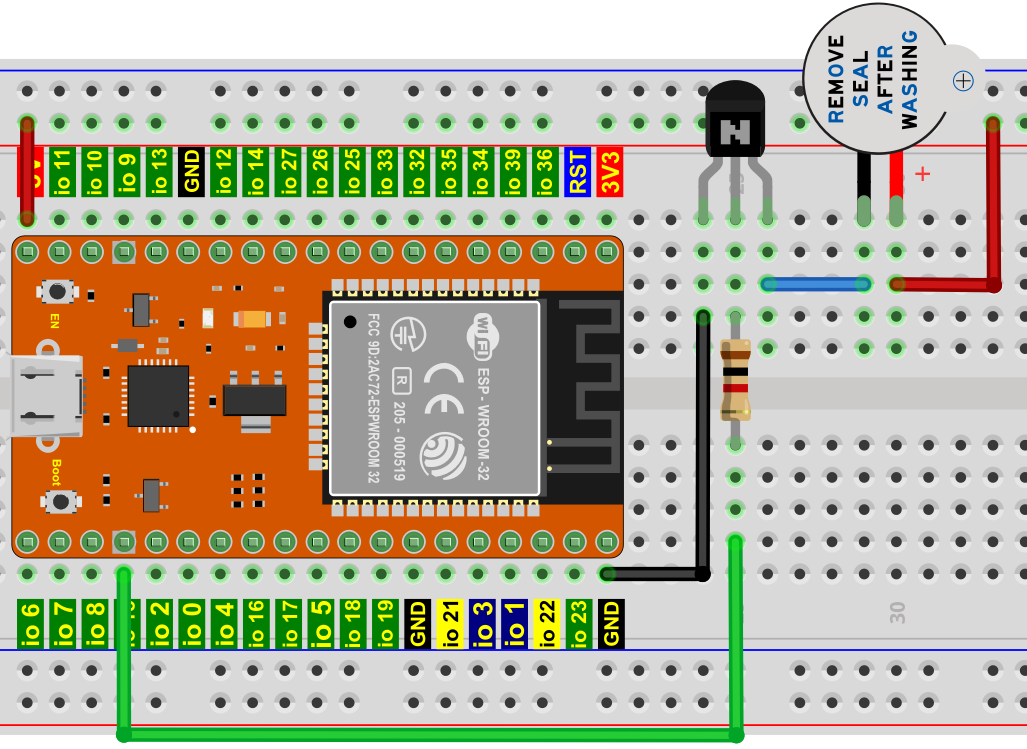

4. 项目接线图：

注意：该电路中蜂鸣器的电源为5V。在3.3V的电源下，蜂鸣器可以工作，但会降低响度。

5. 项目代码：

你可以把代码移到任何地方。例如，我们将代码保存在 D盘中，路径为D:\2. 项目教程。

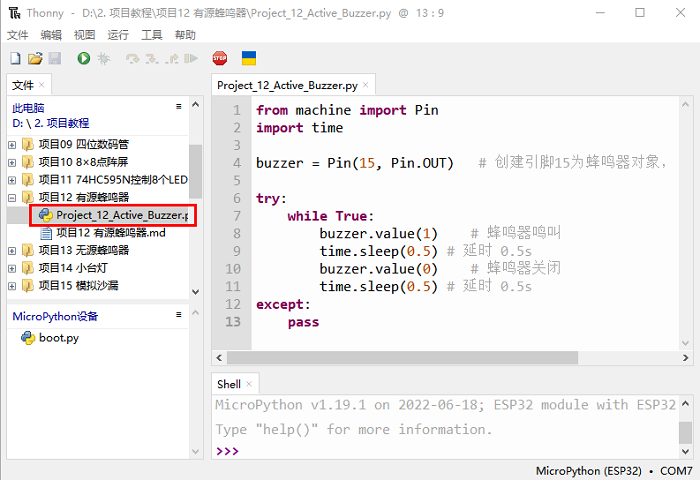

打开 “Thonny” 软件，点击 “此电脑” → “D:” → “2. 项目教程” → “项目12 有源蜂鸣器”。并鼠标左键双击 “Project_12_Active_Buzzer.py”。

from machine import Pin
import time

buzzer = Pin(15, Pin.OUT)   # 创建引脚15为蜂鸣器对象，设置引脚15为输出

try:
    while True:
        buzzer.value(1)    # 蜂鸣器鸣叫
        time.sleep(0.5) # 延时 0.5s
        buzzer.value(0)    # 蜂鸣器关闭
        time.sleep(0.5) # 延时 0.5s
except:
    pass

6. 项目现象：

确保ESP32已经连接到电脑上，单击。

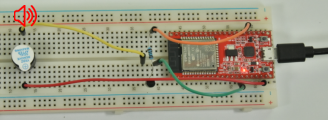

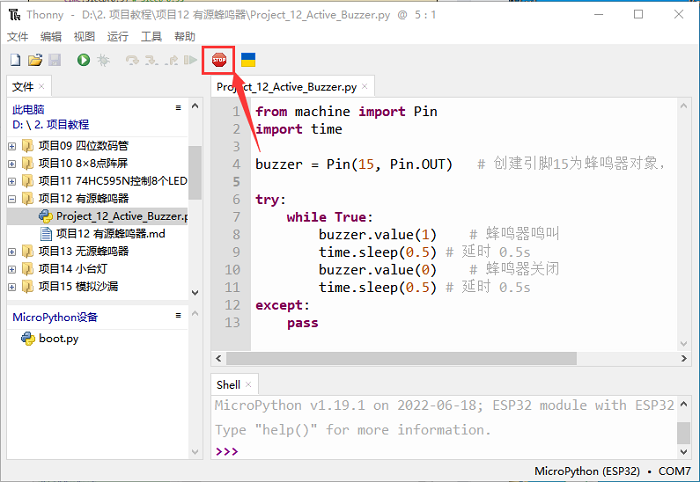

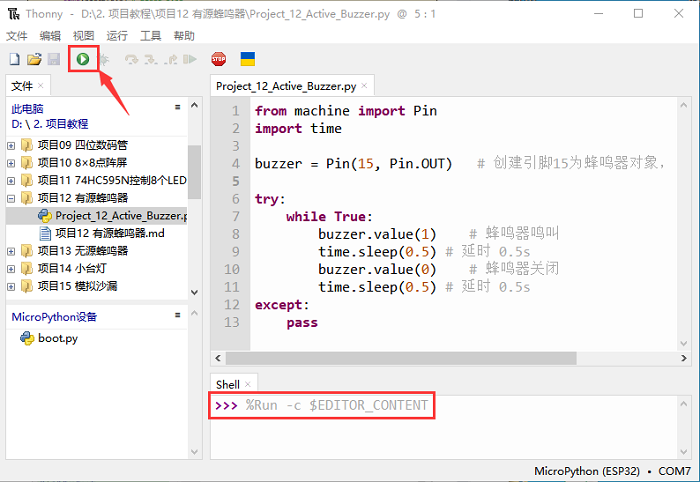

单击，代码开始执行，你会看到的现象是：有源蜂鸣器发出 “滴滴” 声。按 “Ctrl+C” 或单击退出程序。
