KE2072 Keyes Brick 功放模块（8002B芯片）综合指南#

1. 简介#

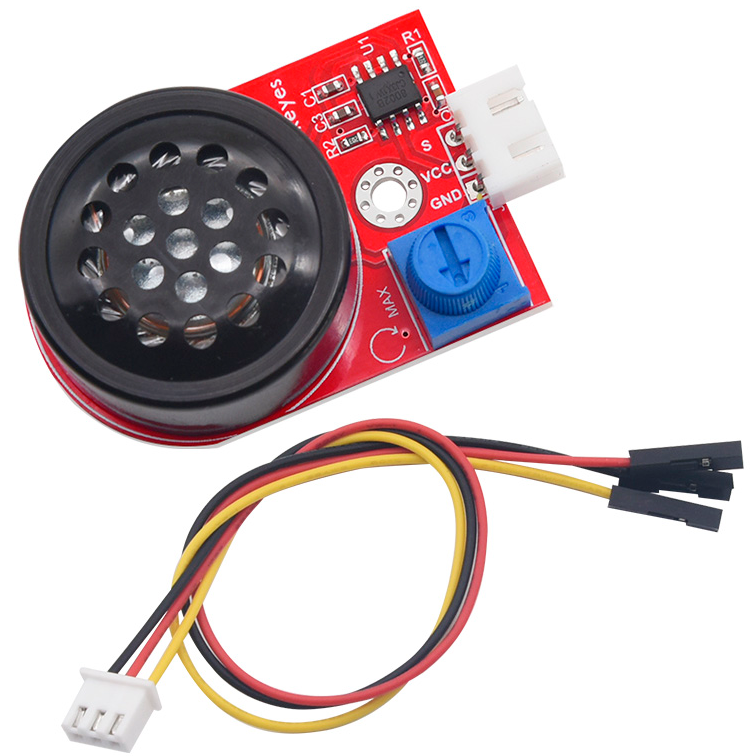

KE2072是一个基于8002B芯片的音频功放模块，主要用于放大微弱的音频信号。该模块配备一个可调电位器和一个小功率喇叭，能够将输入的音频信号放大约8.5倍，并通过喇叭播放出来。它可以作为音乐播放设备的外接扩音设备，适用于各种DIY音响项目和智能家居设备。

在使用时，请注意先将音量调至最小，然后逐渐增大，以防止烧坏喇叭。该模块兼容多种单片机控制板，如Arduino系列，用户可以通过堆叠传感器扩展板来简化连接。

2. 特点#

高增益：可将输入音频信号放大约8.5倍，适合小型音响系统。
可调音量：内置可调电位器，方便用户调节音量大小。
防反插设计：模块配备防反插白色端子，方便连接，避免接线错误。
小巧轻便：模块尺寸小，适合嵌入式应用和DIY项目，便于集成到各种设备中。
兼容性强：支持多种单片机控制，易于与其他模块配合使用。

3. 规格参数#

工作电压：DC 5V
工作电流：≥500mA
最大功率：2W
工作温度：0-40℃
尺寸：49mm x 31mm x 15.6mm
喇叭功率：0.15W
喇叭声音：80dB
放大芯片：SC8002B

4. 工作原理#

KE2072模块通过8002B芯片对输入的音频信号进行放大处理。用户可以将音频信号输入到模块的音频输入端，模块将信号放大并通过内置喇叭播放。用户可以通过调节电位器来控制音量，确保音质清晰且不失真。

工作流程：#

输入信号：将音频信号输入到模块的音频输入端。
信号放大：8002B芯片对输入信号进行放大处理。
输出信号：放大后的信号通过喇叭输出，驱动喇叭发声。

5. 接口#

序号	名称	说明
1	VCC	电源输入（DC 5V）
2	GND	地线
3	S	音频输入信号（连接单片机数字引脚）
4	OUT	音频输出信号（连接喇叭）

6. 连接说明#

连接 VCC 引脚：
- 将模块的 VCC 引脚连接到 5V 电源。确保电源能够提供稳定的5V电压，以保证模块正常工作。
连接 GND 引脚：
- 将模块的 GND 引脚连接到地线。确保地线连接良好，以避免信号干扰。
连接 S 引脚：
- 将模块的 S 引脚连接到单片机的 数字引脚。这个引脚用于接收音频信号或控制信号，确保连接到正确的数字引脚，以便单片机能够控制模块的工作。

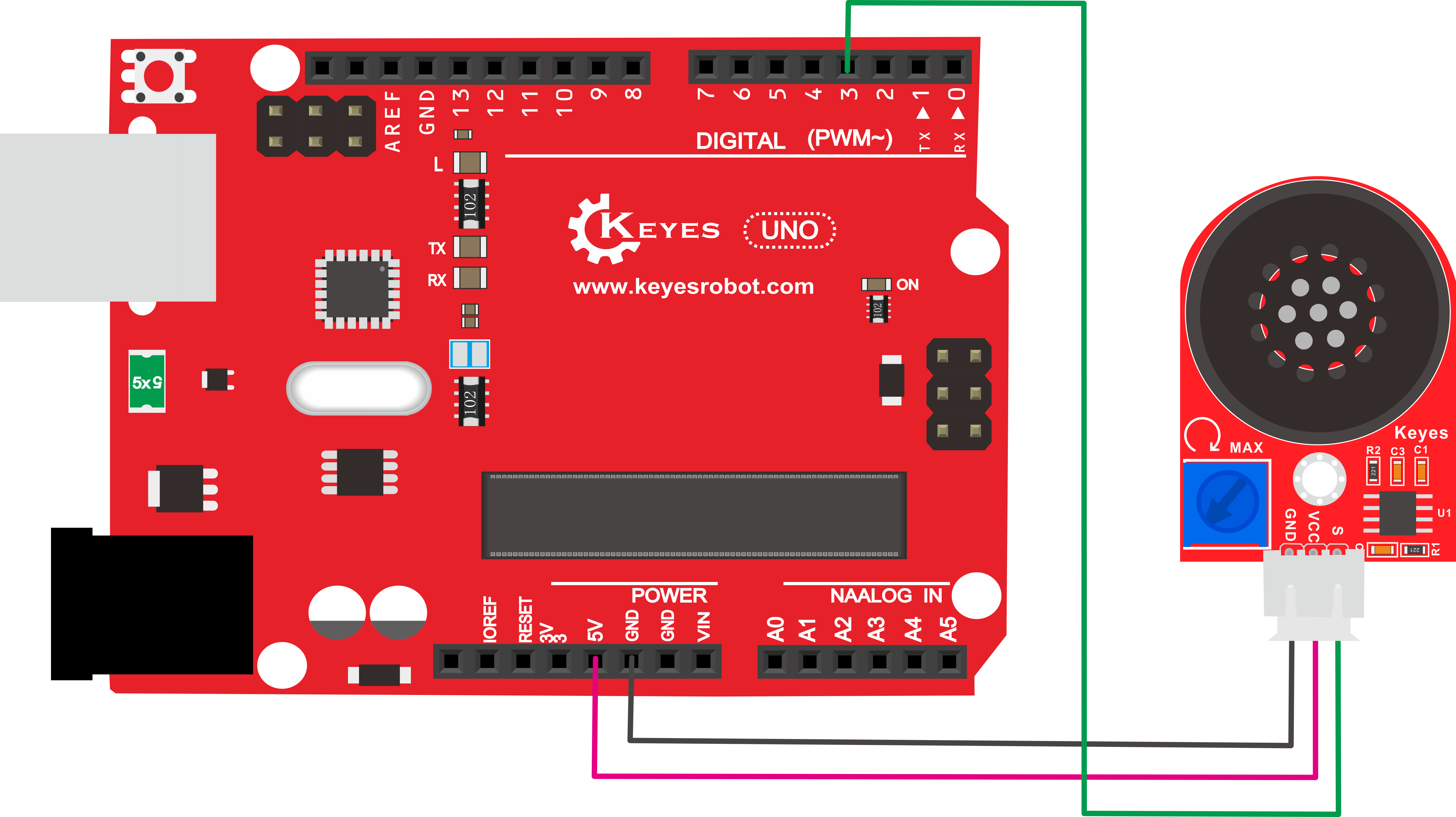

连接示意图#

以下是连接示意图的描述（请根据实际情况绘制或参考）：

7. 示例代码#

以下是使用Arduino控制音频输出的示例代码：

#define D0 -1
#define D1 262
#define D2 293
#define D3 329
#define D4 349
#define D5 392
#define D6 440
#define D7 494
#define M1 523
#define M2 586
#define M3 658
#define M4 697
#define M5 783
#define M6 879
#define M7 987
#define H1 1045
#define H2 1171
#define H3 1316
#define H4 1393
#define H5 1563
#define H6 1755
#define H7 1971

// 列出全部D调的频率
#define WHOLE 1
#define HALF 0.5
#define QUARTER 0.25
#define EIGHTH 0.125
#define SIXTEENTH 0.0625

// 列出所有节拍
int tune[] = {
  M3, M3, M4, M5,
  M5, M4, M3, M2,
  M1, M1, M2, M3,
  M3, M2, M2,
  M3, M3, M4, M5,
  M5, M4, M3, M2,
  M1, M1, M2, M3,
  M2, M1, M1,
  M2, M2, M3, M1,
  M2, M3, M4, M3, M1,
  M2, M3, M4, M3, M2,
  M1, M2, D5, D0,
  M3, M3, M4, M5,
  M5, M4, M3, M4, M2,
  M1, M1, M2, M3,
  M2, M1, M1
};

float durt[] = {
  1, 1, 1, 1,
  1, 1, 1, 1,
  1, 1, 1, 1,
  1 + 0.5, 0.5, 1 + 1,
  1, 1, 1, 1,
  1, 1, 1, 1,
  1, 1, 1, 1,
  1 + 0.5, 0.5, 1 + 1,
  1, 1, 1, 1,
  1, 0.5, 0.5, 1, 1,
  1, 0.5, 0.5, 1, 1,
  1, 1, 1, 1,
  1, 1, 1, 1,
  1, 1, 1, 0.5, 0.5,
  1, 1, 1, 1,
  1 + 0.5, 0.5, 1 + 1,
};

int length;
int tonepin = 3; // 使用3号接口

void setup() {
  pinMode(tonepin, OUTPUT);
  length = sizeof(tune) / sizeof(tune[0]); // 计算长度
}

void loop() {
  for (int x = 0; x < length; x++) {
    tone(tonepin, tune[x]);
    delay(500 * durt[x]); // 根据节拍调节延时
    noTone(tonepin);
  }
  delay(2000);
}

8. 实验现象#

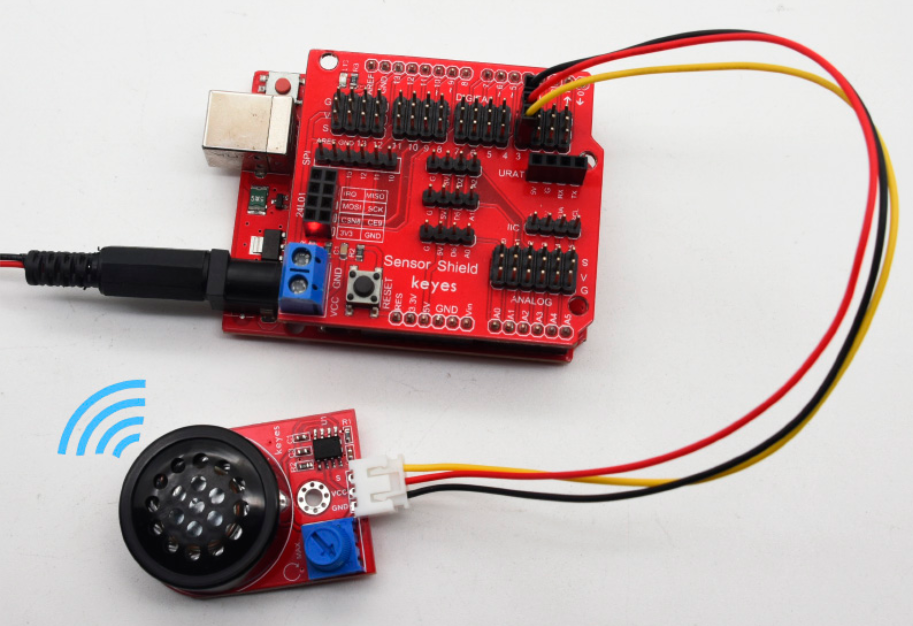

在成功连接模块并上传代码后，用户可以观察到喇叭发出《欢乐颂》的旋律。通过旋转电位器，用户可以调节声音的大小，确保音质清晰且不失真。

实验步骤：#

连接模块并上传代码。
确保音频信号源连接正确。
观察喇叭的音频输出，确认其能够正常工作。

9. 注意事项#

电源要求：确保模块连接的电源电压为5V，以避免损坏模块。
负载匹配：确保连接的喇叭功率与模块输出匹配（通常为0.15W）。
音量控制：使用时先将音量调至最小，然后逐渐增大，以防止烧坏喇叭。
散热：在高功率输出时，确保模块有良好的散热条件。
连接方式：确保音频信号源和喇叭连接正确，避免短路。
