KE2011 Keyes Brick 倾斜模块传感器综合指南#

1. 概述#

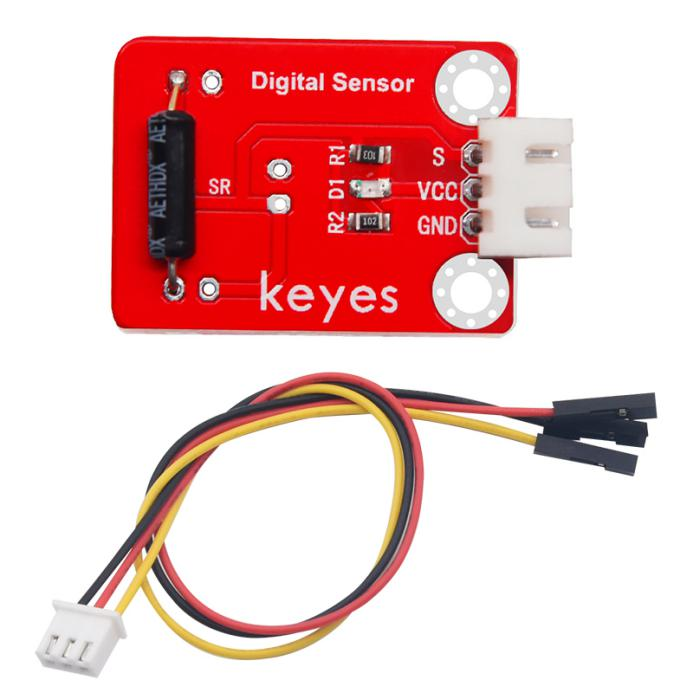

KE2011 Keyes Brick 倾斜模块传感器是一款用于检测倾斜状态的传感器模块。该模块采用机械式倾斜开关，能够感知到设备的倾斜或翻转，适合各种电子项目和DIY应用。模块上自带一个间距为2.54mm的防反插白色端子，确保连接的可靠性和安全性。

该模块可以通过单片机读取输出信号，用户可以根据传感器的状态来触发相应的操作。模块兼容各种单片机控制板，如Arduino系列单片机，使用时可以方便地与其他设备连接。

2. 规格参数#

工作电压：DC 3.3-5V
接口：间距为2.54mm 3pin防反插接口
输出信号：数字信号
倾斜角度：约 15°
尺寸：34mm x 22mm
重量：2.6g

3. 特点#

高灵敏度：能够准确检测到设备的倾斜或翻转，适合各种应用。
防反插设计：防反插白色端子设计，避免因接反导致的损坏，确保模块的长期稳定性。
模块化设计：焊盘孔设计，方便用户进行焊接和连接，适合DIY项目和快速原型开发。
兼容性强：可与Arduino、树莓派等开发板兼容使用，适合各种项目，易于集成。
低功耗：在正常工作条件下，模块的功耗较低，适合长时间使用。

4. 工作原理#

倾斜模块通过内部的机械开关来检测倾斜状态。当设备倾斜超过一定角度时，开关将闭合，输出引脚将变为高电平，用户可以通过单片机读取该信号并进行相应的处理。

5. 接口#

VCC：连接到电源正极（3.3V或5V）。
GND：连接到电源负极（GND）。
S：数字输出引脚，输出高电平表示检测到倾斜。

引脚定义#

引脚名称	功能描述
VCC	连接到 Arduino 的 5V 或 3.3V 引脚
GND	连接到 Arduino 的 GND 引脚
S	数字输出引脚

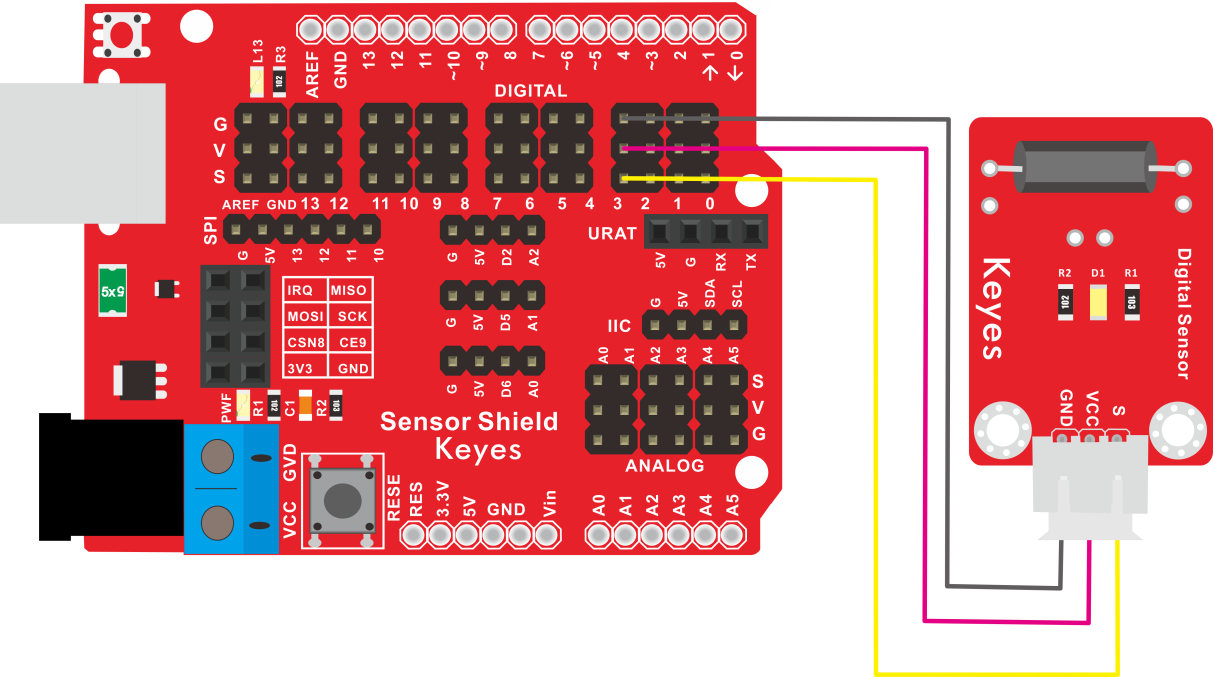

6. 连接图#

连接示例#

将模块的 VCC 引脚连接到 Arduino 的 5V 或 3.3V 引脚。
将模块的 GND 引脚连接到 Arduino 的 GND 引脚。
将模块的 S 引脚连接到 Arduino 的数字引脚（例如 D3）。

7. 示例代码#

以下是一个简单的示例代码，用于检测倾斜模块的状态：

const int tiltSensorPin = 3; // 连接到数字引脚 D3
int sensorValue = 0; // 储存传感器值

void setup() {
  pinMode(tiltSensorPin, INPUT); // 设置倾斜传感器引脚为输入
  Serial.begin(9600); // 初始化串口通信
}

void loop() {
  sensorValue = digitalRead(tiltSensorPin); // 读取传感器值
  if (sensorValue == HIGH) {
    Serial.println("Tilt detected!"); // 检测到倾斜
    delay(1000); // 延时 1 秒，避免重复检测
  }
}

代码说明#

digitalRead()：用于读取数字引脚的值。
Serial.println()：用于在串口监视器上输出检测到的倾斜信息。

8. 实验现象#

上传程序后，当检测到倾斜时，串口监视器将输出“Tilt detected!”的信息，用户可以通过倾斜传感器来验证模块的功能。

9. 应用示例#

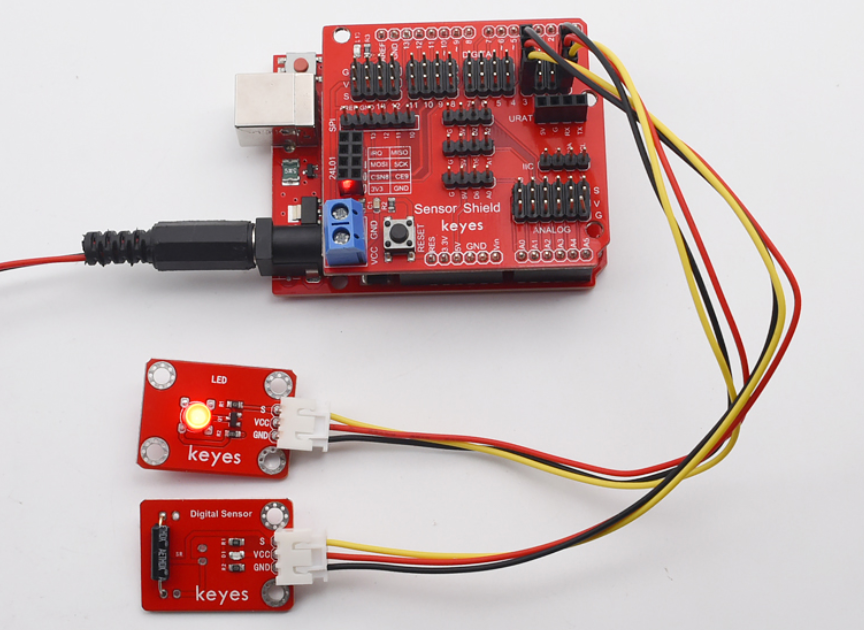

倾斜控制：用于通过倾斜触发设备或功能，适合智能家居和交互式项目。如LED灯。
翻转监测：用于监测设备的翻转状态，适合工业应用。
游戏控制：用于游戏项目中的倾斜反馈，增强用户体验。

10. 注意事项#

确保模块连接正确，避免短路。
在使用过程中，注意电源电压在 3.3V - 5V 范围内，避免过载。
避免将模块暴露在极端环境中，以免损坏。
长时间使用时，注意传感器的稳定性，避免漂移。
