KE2040 Keyes Brick ADXL345 加速度传感器综合指南#

1. 简介#

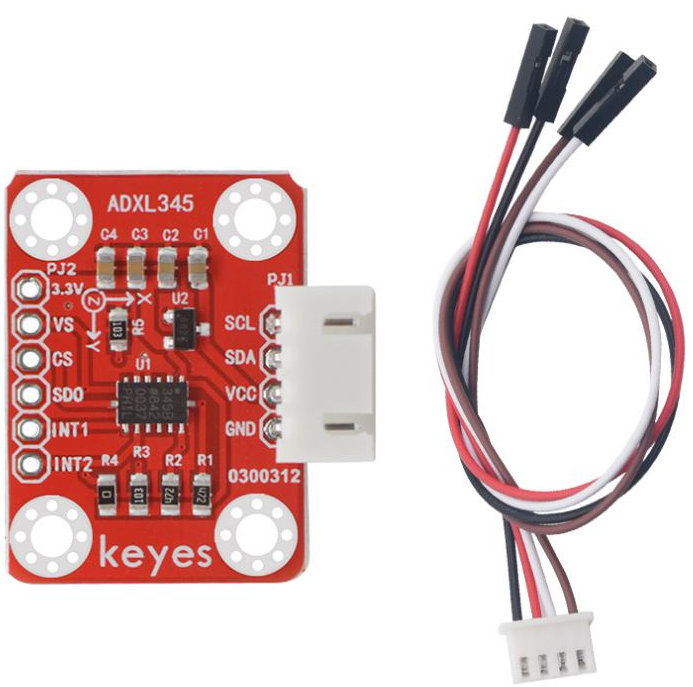

KE2040 Keyes Brick ADXL345 加速度传感器是一款高精度的三轴加速度传感器模块，采用焊盘孔设计，方便用户进行焊接和连接。该模块具有防反插白色端子，确保连接的可靠性和安全性。ADXL345 加速度传感器广泛应用于运动检测、倾斜监测和姿态识别等领域。

2. 特点#

三轴加速度检测：能够同时检测 X、Y、Z 三个方向的加速度，适合用于各种运动监测应用。
高精度：提供高精度的加速度数据，适合精确控制和分析。
数字输出：通过 I2C 接口输出加速度数据，便于读取和处理。
防反插设计：采用防反插白色端子，避免因接反导致的损坏，确保模块的长期稳定性。
模块化设计：焊盘孔设计，方便用户进行焊接和连接，适合DIY项目和快速原型开发。
兼容性强：可与 Arduino、树莓派等开发板兼容使用，适合各种项目，易于集成。

3. 规格参数#

工作电压：DC 3.3V - 5V
引脚数量：4
测量范围：±2g、±4g、±8g、±16g
分辨率：10位
尺寸：约 20mm x 20mm

4. 工作原理#

ADXL345 加速度传感器通过检测加速度变化来输出数字信号。用户可以通过 I2C 接口读取加速度数据，并根据这些数据进行运动分析和处理。该传感器能够检测到静态和动态加速度，适合用于姿态识别和运动监测。

5. 接口#

VCC：连接到电源正极（3.3V - 5V）。
GND：连接到电源负极（GND）。
SDA：连接到 I2C 数据引脚。
SCL：连接到 I2C 时钟引脚。

引脚定义#

引脚名称	功能描述
VCC	连接到 Arduino 的 3.3V 或 5V 引脚
GND	连接到 Arduino 的 GND 引脚
SDA	连接到 Arduino 的 I2C 数据引脚
SCL	连接到 Arduino 的 I2C 时钟引脚

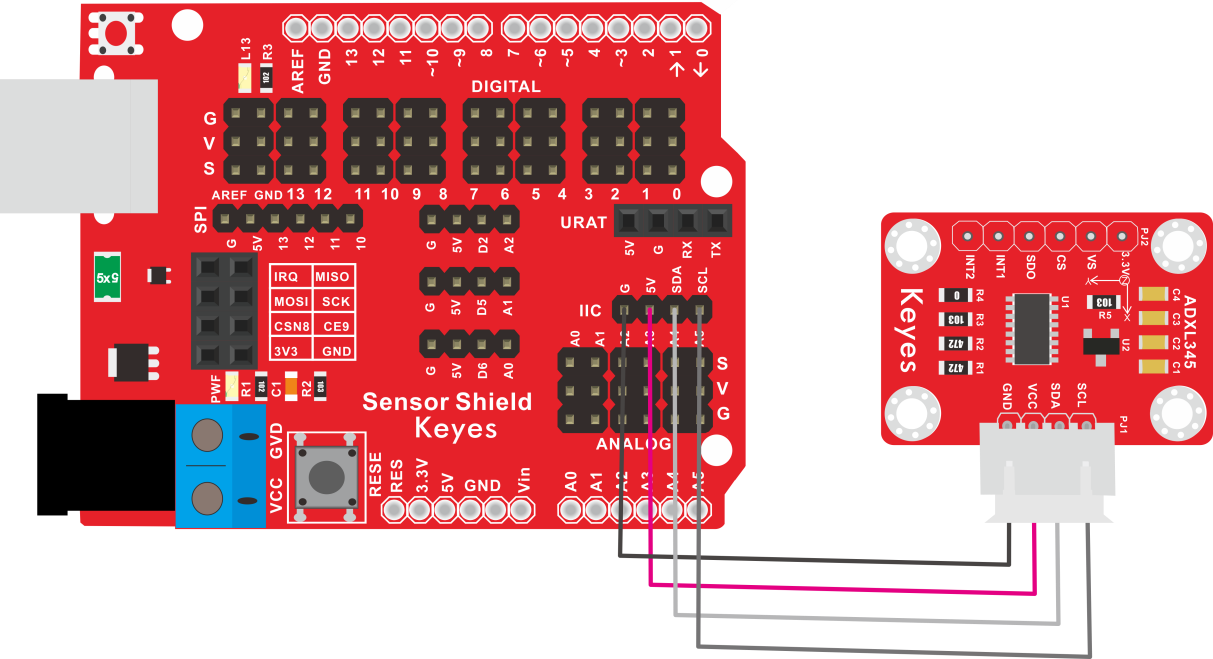

6. 连接图#

连接示例#

将模块的 VCC 引脚连接到 Arduino 的 3.3V 或 5V 引脚。
将模块的 GND 引脚连接到 Arduino 的 GND 引脚。
将模块的 SDA 引脚连接到 Arduino 的 I2C 数据引脚（如 A4）。
将模块的 SCL 引脚连接到 Arduino 的 I2C 时钟引脚（如 A5）。

7. 示例代码#

以下是一个简单的示例代码，用于读取 ADXL345 加速度传感器的输出：

#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_ADXL345_U.h>

Adafruit_ADXL345_Unified accel = Adafruit_ADXL345_Unified();

void setup() {
  Serial.begin(9600); // 初始化串口
  if (!accel.begin()) {
    Serial.println("未找到 ADXL345 传感器");
    while (1);
  }
  accel.setRange(ADXL345_RANGE_16_G); // 设置测量范围
}

void loop() {
  sensors_event_t event;
  accel.getEvent(&event); // 获取加速度数据

  Serial.print("X: "); Serial.print(event.acceleration.x);
  Serial.print(" m/s^2, Y: "); Serial.print(event.acceleration.y);
  Serial.print(" m/s^2, Z: "); Serial.print(event.acceleration.z);
  Serial.println(" m/s^2");

  delay(500); // 延时 500 毫秒
}

代码说明#

Wire.h：用于 I2C 通信。
Adafruit_ADXL345_U.h：用于与 ADXL345 传感器进行交互。
getEvent()：获取当前的加速度数据。

8. 实验现象#

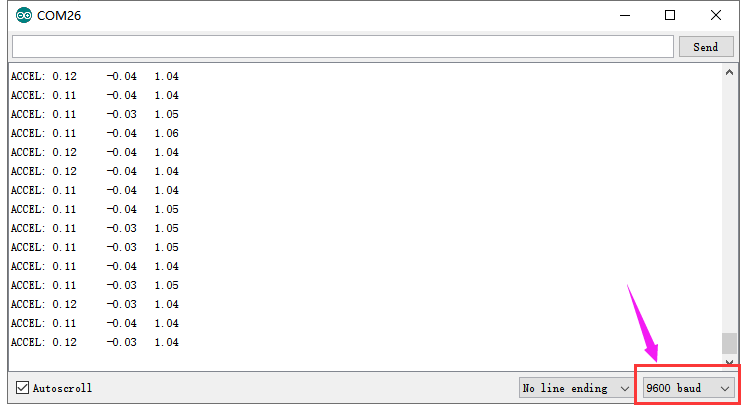

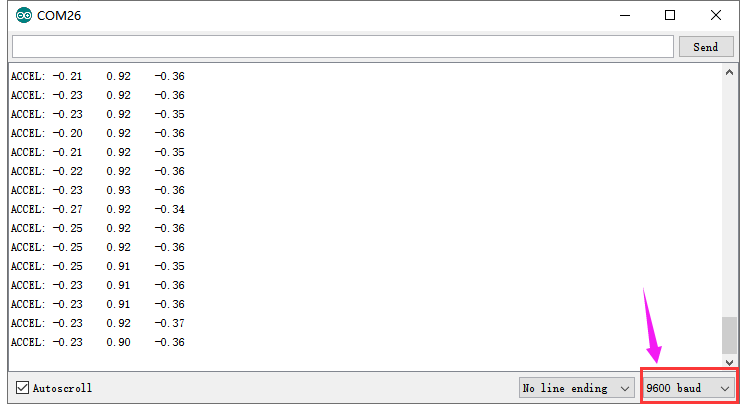

上传程序后，ADXL345 加速度传感器将实时输出 X、Y、Z 三个方向的加速度值，串口监视器将显示当前加速度数据，表示模块正常工作。用户可以通过旋转或倾斜传感器来观察加速度值的变化。

9. 应用示例#

运动检测：用于运动监测和分析。
倾斜监测：用于设备的倾斜状态监测。
姿态识别：用于姿态识别和控制。

10. 注意事项#

确保模块连接正确，避免短路。
在使用过程中，注意电源电压在 3.3V - 5V 范围内，避免过载。
避免将传感器暴露在极端环境中，以免损坏。
