KE2062 Keyes Brick TM1637 4位数码管模块综合指南#

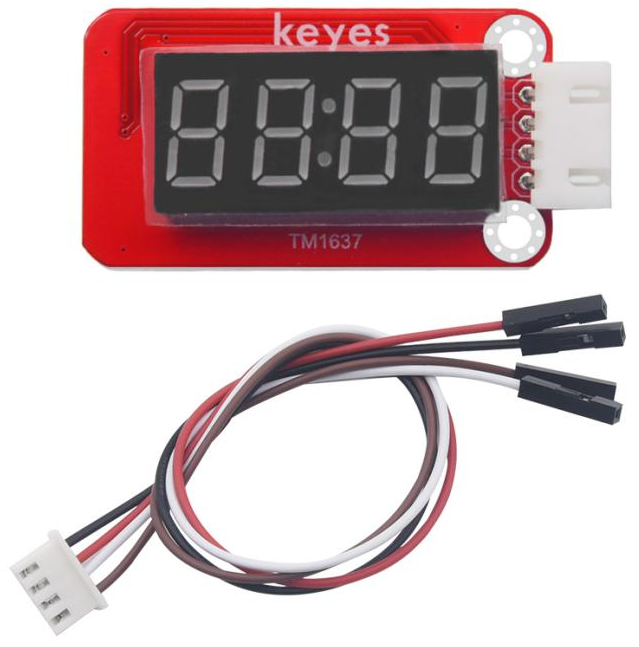

image-20250317164157206


1. 概述#

KE2062模块是一款配备0.36英寸红色共阳4位数码管的显示模块,其驱动芯片为TM1637。该模块的设计使得用户仅需使用2根信号线便可便捷地控制4位数码管,从而有效节省单片机的IO端口资源。模块附带一根200mm长的4pin导线,其中一端为白色防反插接口(与模块的接口匹配),另一端为4pin杜邦线母头接口,便于连接各种控制板。

该模块与多种单片机控制板(如Arduino系列)兼容,用户使用时可以在主控板上堆叠传感器扩展板,方便模块连接。模块自带两个直径为3mm的定位孔,使其能够方便地固定在其他设备上,增加了使用的灵活性。


2. 规格参数#

  • 导线长度:200mm

  • 工作电压:DC 5V

  • 接口类型:间距为2.54mm 4pin防反插接口

  • 定位孔大小:直径为3mm

  • 数码管显示颜色:红色

  • 尺寸:51mm x 34mm x 11mm

  • 重量:13.6g


3. 工作原理#

TM1637模块通过I2C或串行协议与主控微控制器进行通信。驱动芯片TM1637负责接收来自微控制器的数字信号,并将其转换为显示格式。该模块可用于数字、字母以及简单符号的显示,能够灵活应用于计时器、倒计时器、温度计等多种场景。


4. 接口#

  • VCC:连接到电源(5V)。

  • GND:连接到地线。

  • CLK:时钟信号引脚,连接到Arduino的数字引脚。

  • DIO:数据引脚,连接到Arduino的数字引脚。

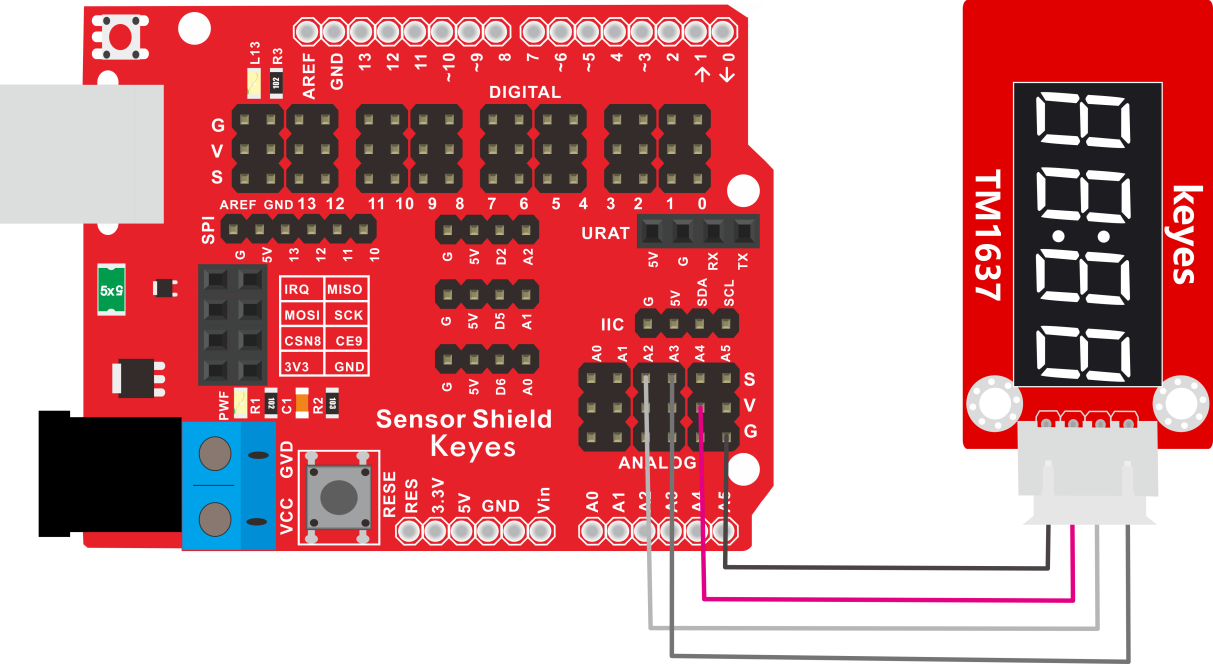

5. 连接图#

连接示例#

image-20250317164208094

  1. 将模块的 VCC 引脚连接到 Arduino 的 5V 引脚。

  2. 将模块的 GND 引脚连接到 Arduino 的 GND 引脚。

  3. 将模块的 CLK 引脚连接到 Arduino 的A2。

  4. 将模块的 DIO 引脚连接到 Arduino 的A3。


6. 示例代码#

以下是用于测试TM1637数码管模块的示例代码:

#include <TM1637Display.h>

#define CLK 2 // 连接到 A2
#define DIO 3 // 连接到 A3

TM1637Display display(CLK, DIO); // 创建数码管对象

void setup() {
  display.setBrightness(0x0f); // 设置亮度
  display.showNumberDec(1234); // 显示初始数字
}

void loop() {
  for (int i = 0; i <= 99; i++) {
    display.showNumberDec(i); // 显示数字
    delay(1000); // 每秒更新一次
  }
}

7. 实验现象#

上传示例代码后,数码管将依次显示0到99的数字,每秒更新一次。用户可以根据需要修改显示的数字或符号,观察数码管的变化,体验模块的功能。


8. 注意事项#

  • 请确保连接线正确,避免在接线时出现短路。

  • 确保所用电压为5V,因此可避免损坏模块。

  • 在多个模块同时使用时,需考虑I2C地址配置,以避免地址冲突。
