KE2019 Keyes Brick 麦克风声音传感器综合指南#

1. 简介#

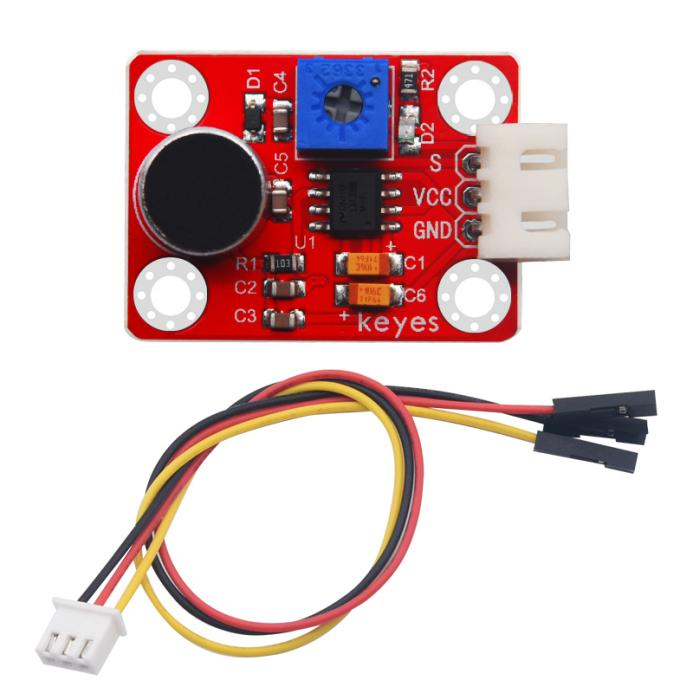

KE2019 Keyes Brick 麦克风声音传感器是一款用于检测声音强度的模块，采用焊盘孔设计，方便用户进行焊接和连接。该模块具有防反插白色端子，确保连接的可靠性和安全性。它广泛应用于声音检测、声音激活的项目以及环境监测等领域。

2. 特点#

声音检测：能够检测周围环境中的声音强度，适合用于声音激活的应用。
防反插设计：采用防反插白色端子，避免因接反导致的损坏，确保模块的长期稳定性。
模块化设计：焊盘孔设计，方便用户进行焊接和连接，适合DIY项目和快速原型开发。
兼容性强：可与 Arduino、树莓派等开发板兼容使用，适合各种项目，易于集成。

3. 规格参数#

工作电压：DC 5V
引脚数量：3
尺寸：34mm x 22mm
灵敏度调节：内置可调电位器
输出类型：模拟输出

4. 工作原理#

麦克风声音传感器模块的工作原理是，通过内部的麦克风接收外部声音波，这些声音波使膜片振动，振动产生的电压信号与声音的强度成正比。传感器将这个电压信号作为模拟输出，微控制器（如 Arduino）可以读取这个信号并进行处理，用于监测声音水平或触发特定的响应。

5. 接口#

VCC：连接到电源正极（5V）。
GND：连接到电源负极（GND）。
S：连接到模拟引脚（模拟输出）。

引脚定义#

引脚名称	功能描述
VCC	连接到 Arduino 的 5V 引脚
GND	连接到 Arduino 的 GND 引脚
S	连接到 Arduino 的模拟引脚（如 A3）

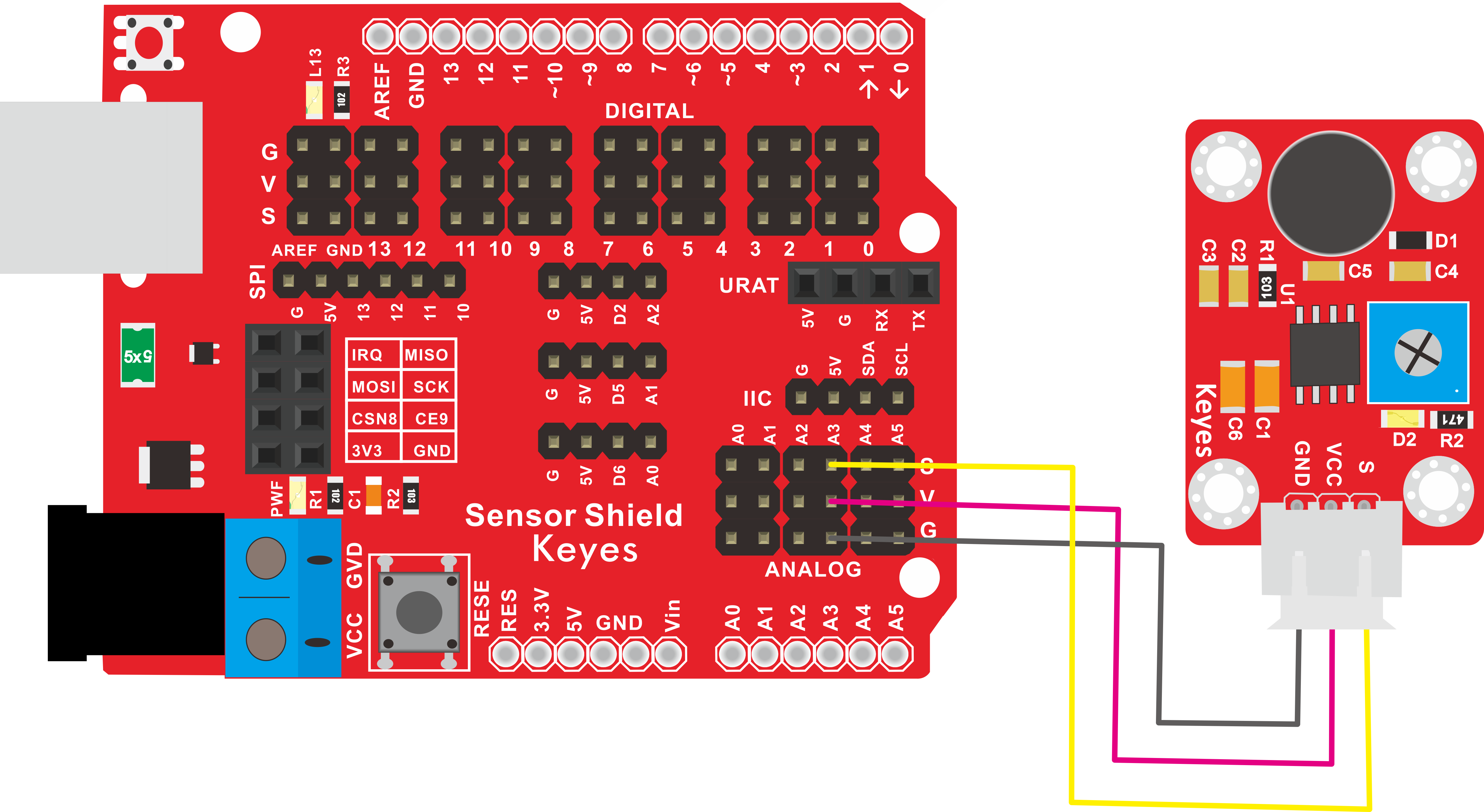

6. 连接图#

连接示例#

将模块的 VCC 引脚连接到 Arduino 的 5V 引脚。
将模块的 GND 引脚连接到 Arduino 的 GND 引脚。
将模块的 S 引脚连接到 Arduino 的模拟引脚（如 A3）。

7. 示例代码#

以下是一个简单的示例代码，用于读取麦克风声音传感器的输出：

const int soundPin = A3; // 连接到模拟引脚 A3
const int ledPin = 13;   // 连接到内置LED引脚

void setup() {
  Serial.begin(9600); // 初始化串口
  pinMode(ledPin, OUTPUT); // 设置LED引脚为输出
}

void loop() {
  int soundValue = analogRead(soundPin); // 读取声音强度
  Serial.println(soundValue); // 输出声音强度值

  // 根据声音强度控制LED
  if (soundValue > 512) { // 阈值可以根据需要调整
    digitalWrite(ledPin, HIGH); // 点亮LED
  } else {
    digitalWrite(ledPin, LOW); // 熄灭LED
  }
  delay(100); // 延时 100 毫秒
}

代码说明#

analogRead()：读取模拟引脚的值，返回范围为 0 到 1023。
Serial.println()：将读取的声音强度值输出到串口监视器。
digitalWrite()：根据声音强度控制LED的开关状态。

8. 实验现象#

上传程序后，麦克风声音传感器将实时输出声音强度值，内置LED会根据声音强度的变化进行闪烁，表示模块正常工作。用户可以通过调节模块上的电位器来改变灵敏度。

9. 应用示例#

声音激活设备：用于制作声音控制的开关，检测到声音后触发其他设备。
环境监测：监测环境噪声水平，适用于噪声污染监测。
互动艺术装置：结合其他传感器和模块，制作互动艺术作品。

10. 注意事项#

确保模块连接正确，避免短路。
在使用过程中，注意电源电压在 5V 范围内，避免过载。
调节灵敏度时，请注意环境噪声的影响，确保传感器正常工作。
